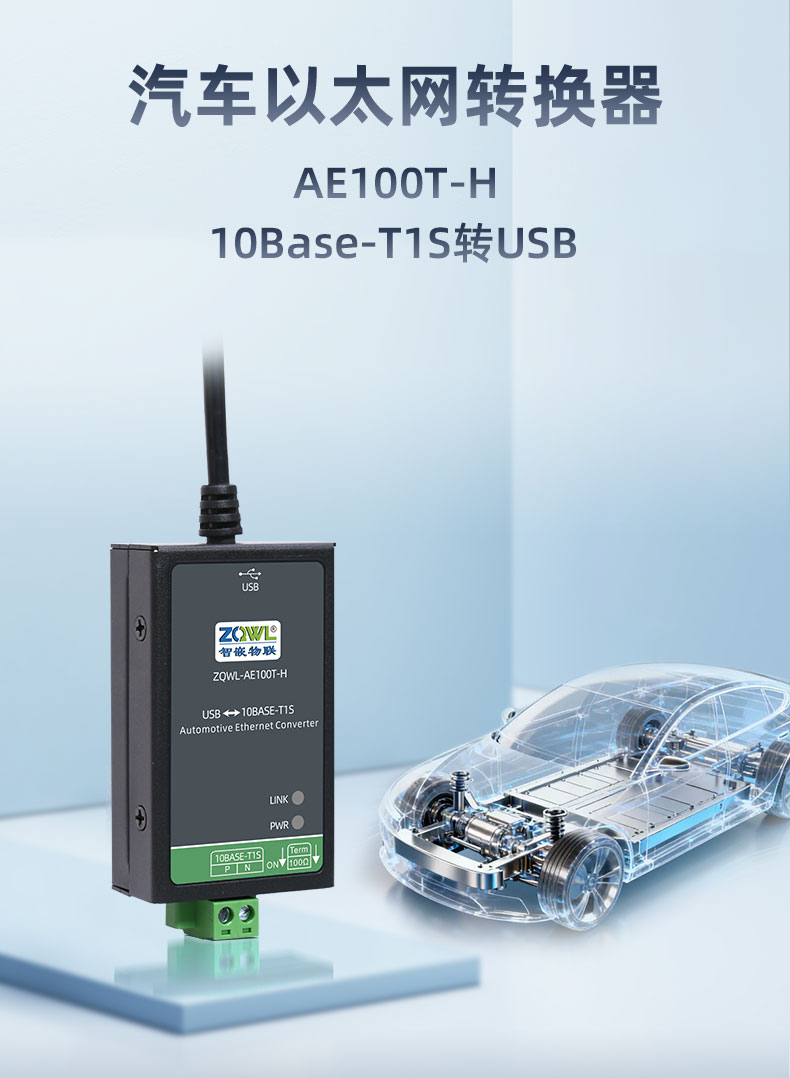

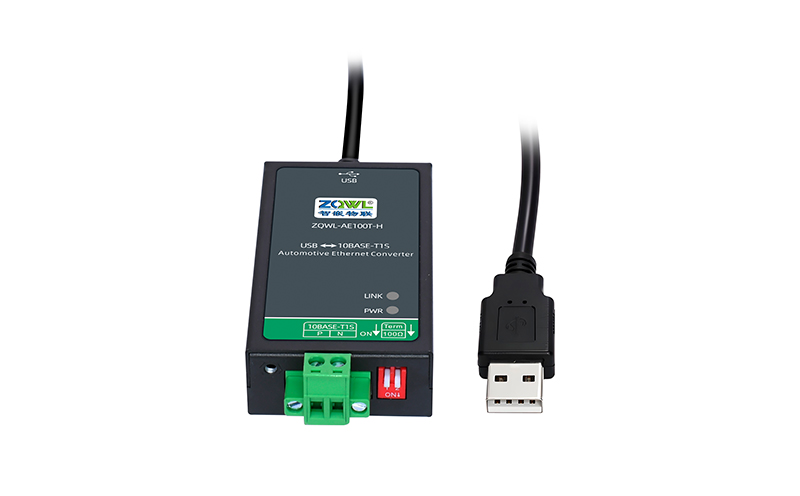

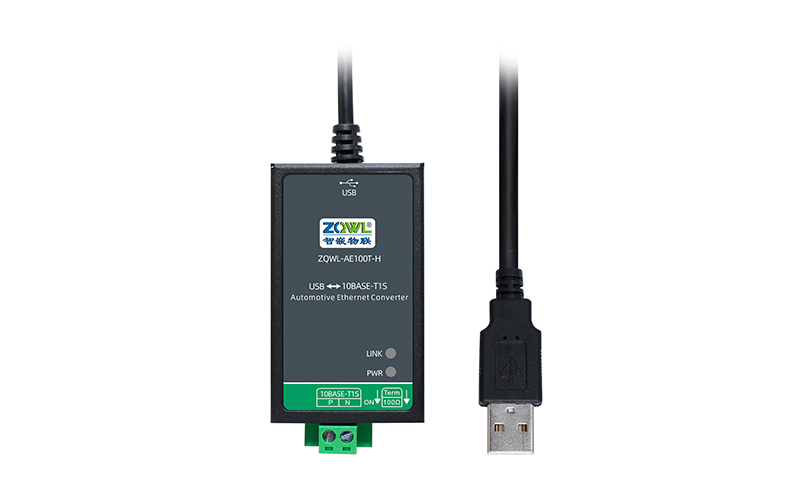

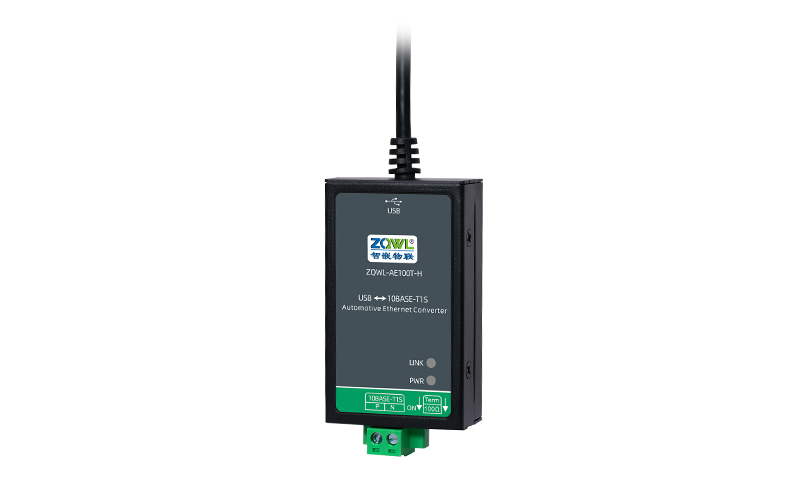

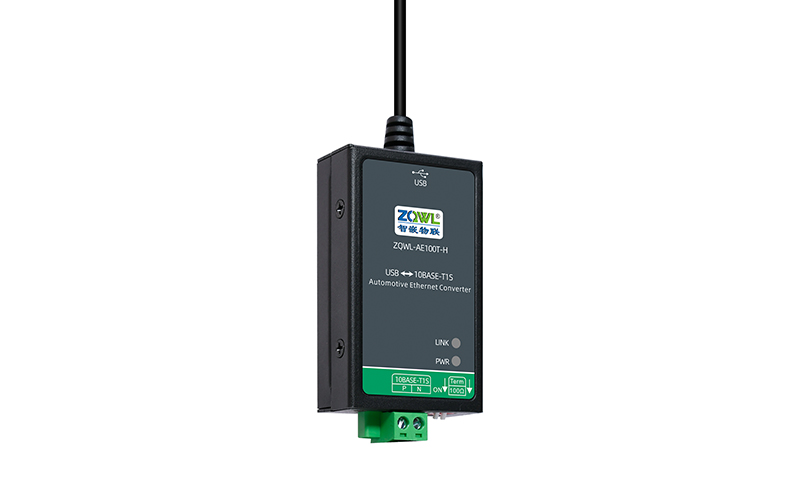

ZQWL-AE100T 是一款十兆车载以太网（10BASE-T1S）到 USB 的转接器。可实现计 算机与 10BASE-T1S 设备在物理层的点对点或多节点并联双向透明传输，不存储或修改任 何以太网数据。其典型应用场景包括 10BASE-T1S 以太网数据采集、测试与分析、工业控 制以及 AVB(音视频桥接)系统等。
功能特点：
◆1 个车载以太网接口 10BASE-T1S，接口形式：5.08 OPEN 端子可选。
◆ 1 个 USB 接口可实现 USB 网卡功能、方便通信调试。
◆ 支持 PLCA 协调技术，直连无需交换机。
◆ 支持 VLAN 配置，保证和 VLAN 设备的互联互通。
◆ 支持 10Mbps 通信；可点对点或多节点并联通信。
◆ 支持 10BASE-T1S 总线数据抓包，监控节点实时数据。
◆ 车载以太网端支持对节点数量、节点 ID 等 10BASE-T1S 参数的配置。
◆ 内置符合 OPEN Aliances 标准的 10BASE-T1S 滤波器。

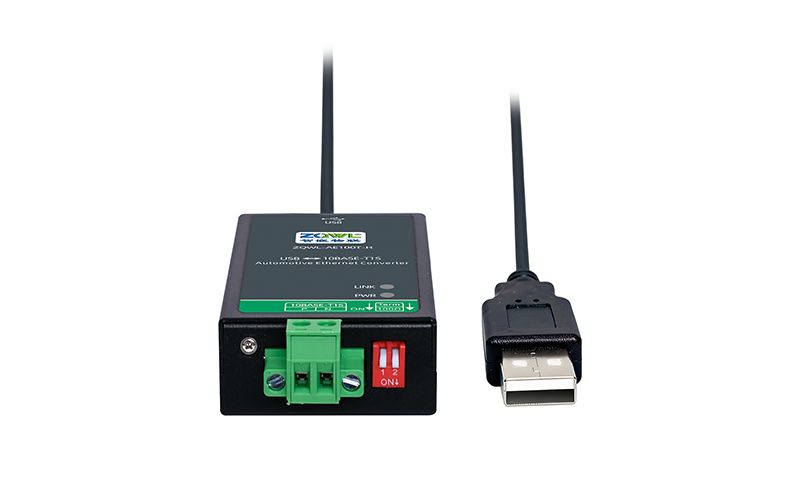

◆ 内置 100Ω终端电阻可通过拨码开关直接配置。
◆ 支持 OEM、ODM。

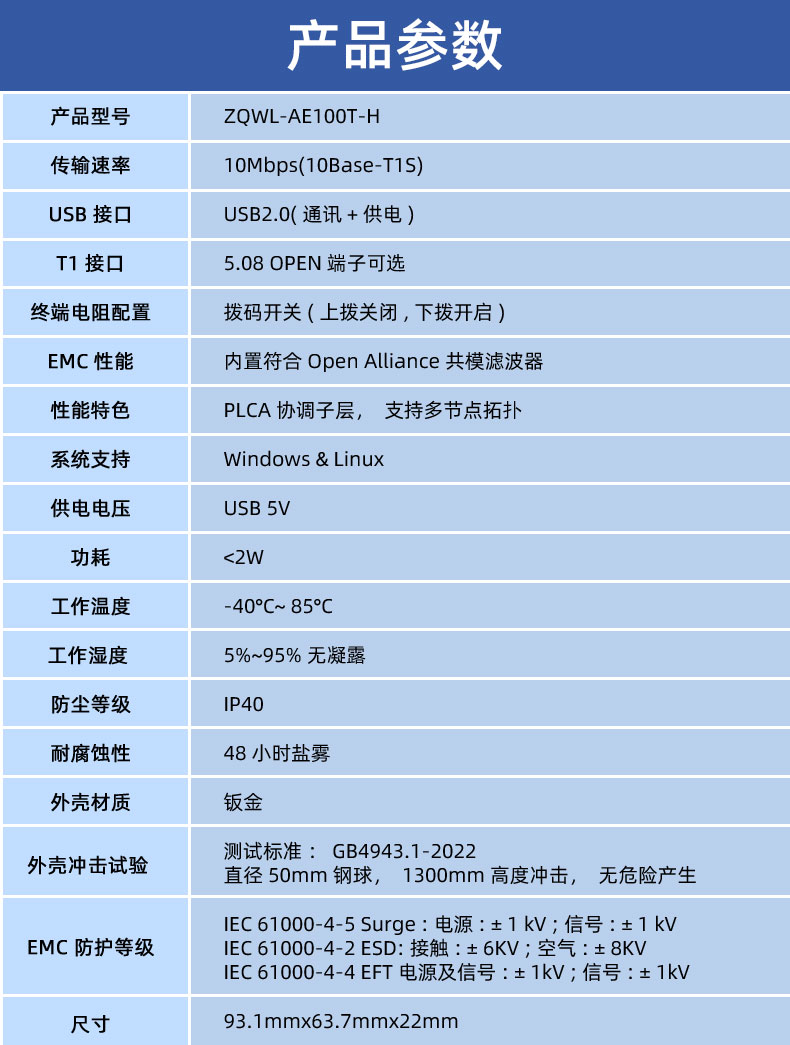

产品参数：

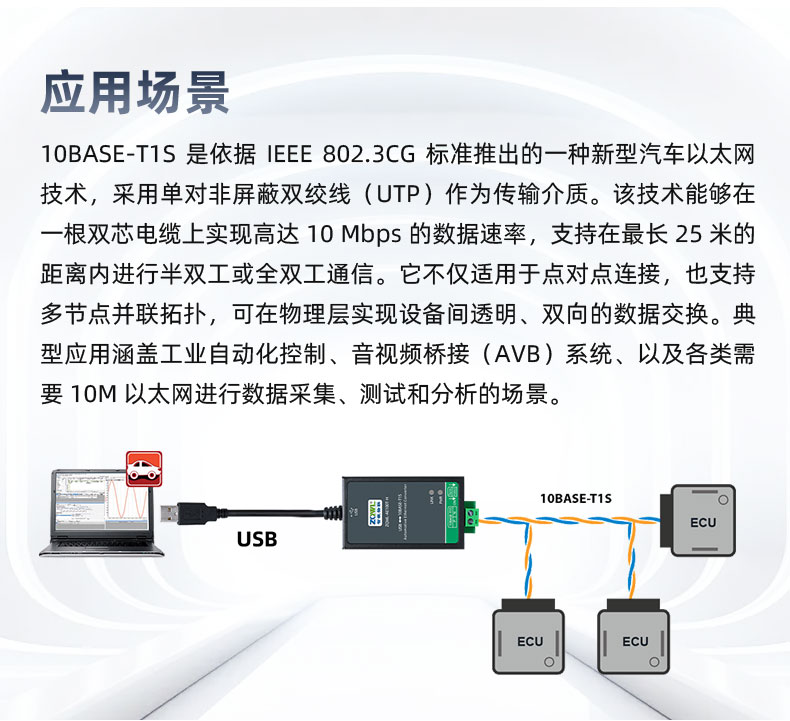

应用场景广泛
✅ 研发测试：ADAS传感器回传、车身域控制器验证、AVB音视频流测试。
✅ 产线诊断：EOL下线检测，快速验证节点连通性。
✅ 售后维护：便携式总线监控，精准定位车辆网络故障。
✅ 工业控制：适用于空间受限、实时性要求高的工业现场总线改造。
无需交换机，直连255个节点！
随着智能汽车架构的演进，10BASE-T1S（IEEE 802.3cg）凭借其单对双绞线、低成本和确定性低延迟的优势，正迅速成为车身控制、传感器融合及音视频传输（AVB）的主流选择。
灵活配置，适配万千场景

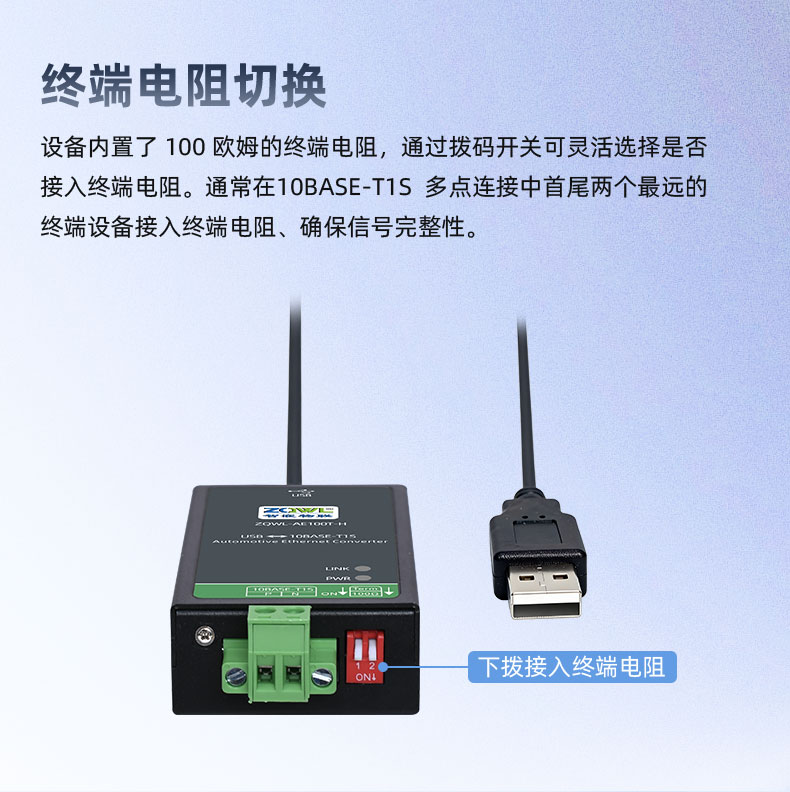

• 终端电阻一键切换：内置符合OPEN Alliance标准的100Ω终端电阻，拨码开关即可启用/禁用，确保信号完整性。
• Node ID自定义：支持软件配置节点ID（0-255），轻松构建主从或多主网络拓扑。
• VLAN透传：无缝对接现有VLAN设备，互联互通无阻碍。
极速上手，三步开启测试
1. 连硬件：USB连接电脑供电并识别为网卡，双绞线连接P/N端子至目标总线。
2. 设参数：在网卡属性中设置唯一的（确保总线中存在ID为0的主节点）及IP地址。
3. 测通信：直接Ping通或使用Wireshark抓包。

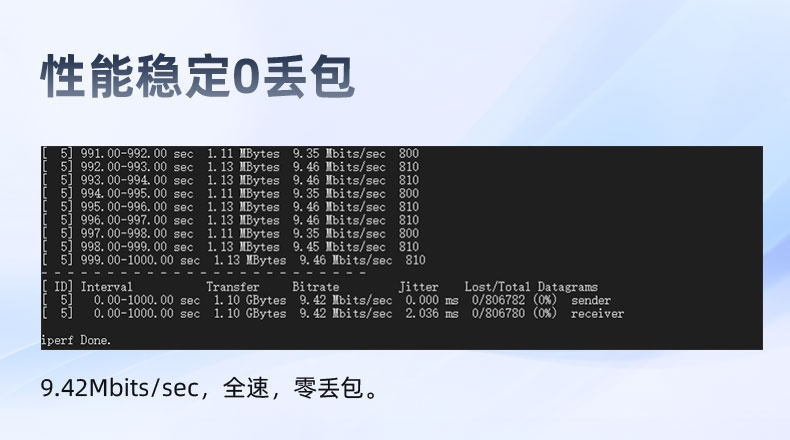

实测数据：点对点速率达9.42Mbps，千秒测试零丢包！

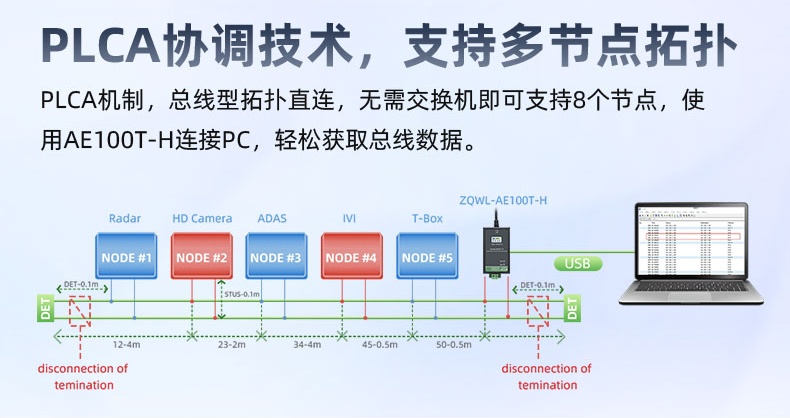

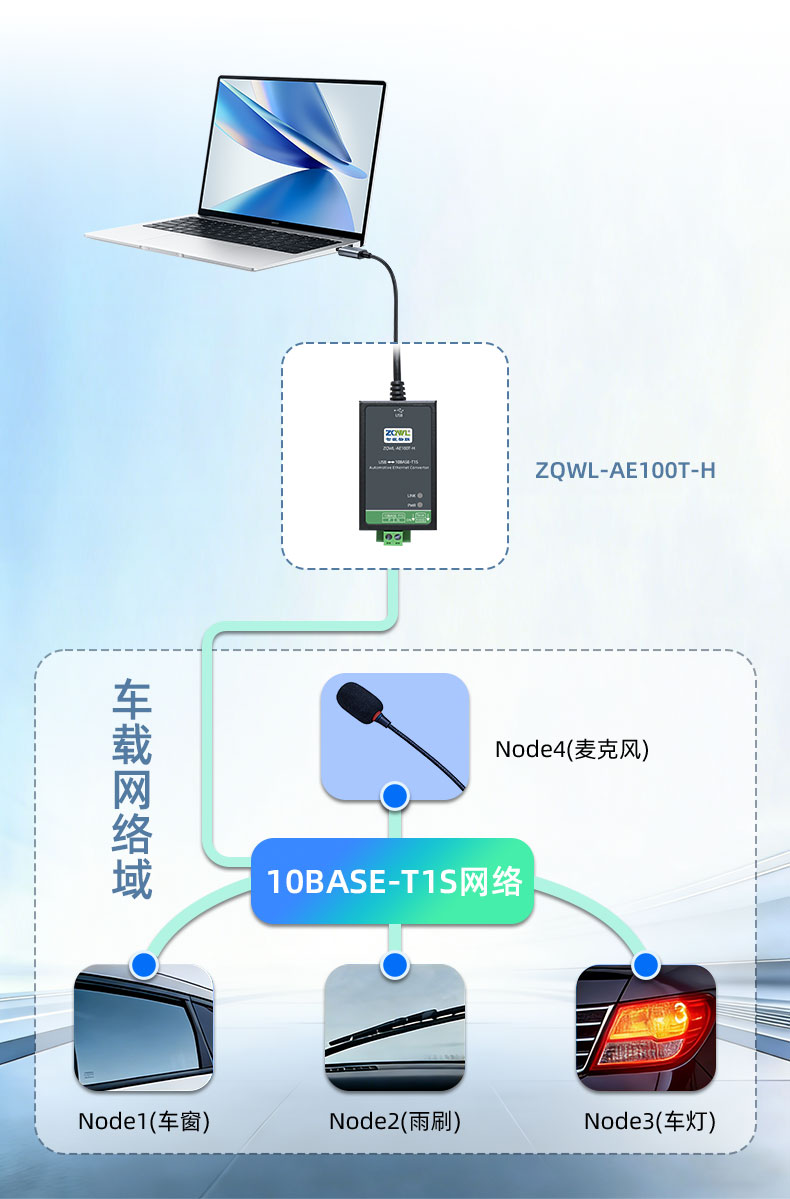

PLCA加持，告别交换机依赖
• 极简组网：支持多达255个节点在同一根双绞线上并联通信，无需任何交换机。
• 零丢包验证：实测4节点并发通信，长时间运行无总线竞争丢包，完美还原真实车载环境。
• 成本减半：省去交换机硬件与复杂布线，大幅降低系统BOM成本。

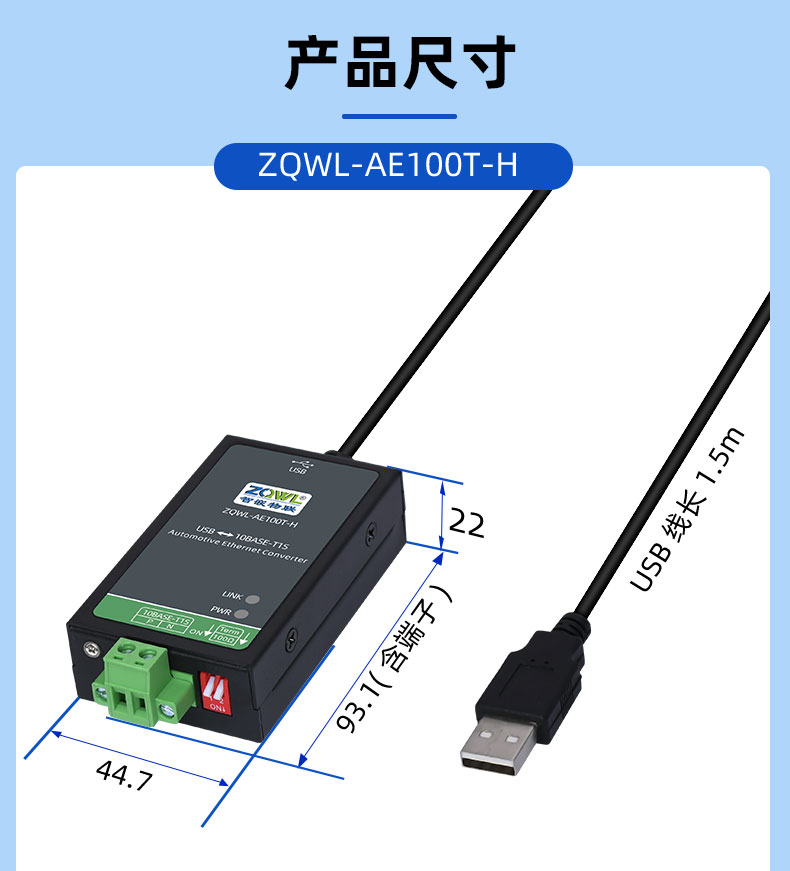

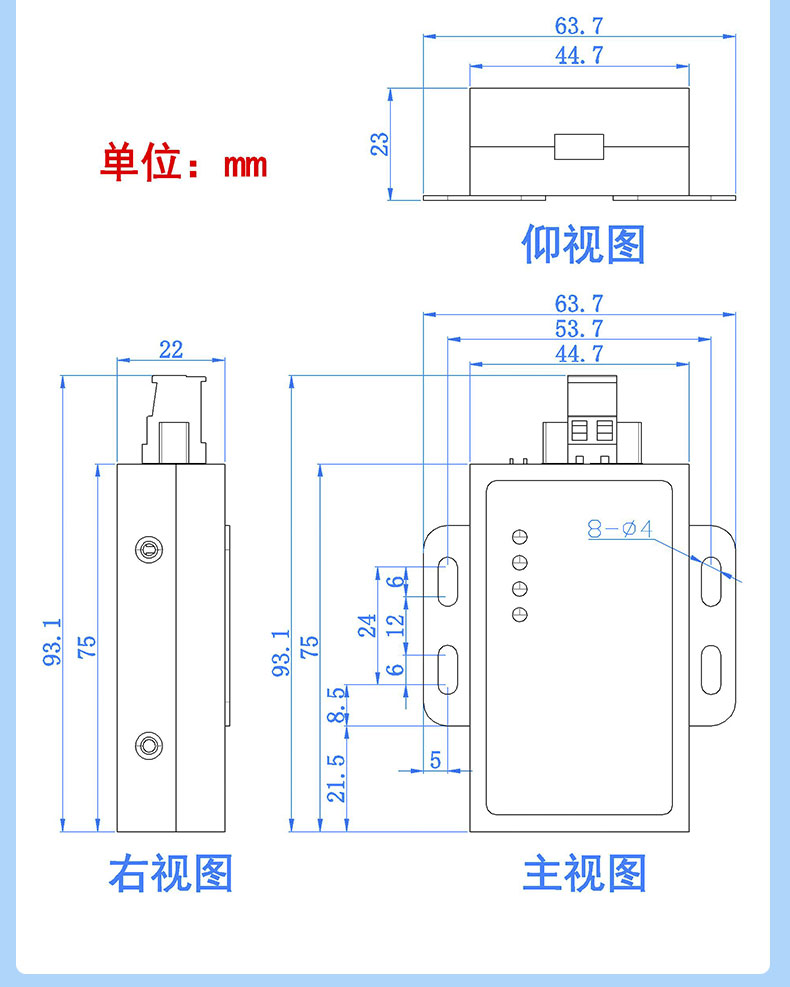

产品尺寸：
