ZQWL-DAM-T1340D
ZQWL-DAM-T2340D
ZQWL-DAM-T1640D
ZQWL-DAM-T2640D

智嵌物联 ZQWL 开发的一系列高精度高稳定性的 PT100/PT1000 温度检测模块，支持 3线制和 2 线制，温度分辨率 0.01℃；模块带有 1 路网口或 WIFI，可以通过该接口上传数据。设备内部集成了 TCP/IP 协议栈，支持标准的 Modbus TCP/RTU、MQTT 和 JSON 等协议；支持 TCP SERVER、TCP CLIENT、UDP SERVER、UDP CLIENT 等工作模式，提供 2 种数据输出格式：16 位有符号整型值输出和 32 位标准 IEEE-754 浮点数输出，使用灵活方便。

资料下载

立即购买

产品概述规格参数资料下载解决方案购买通道

【智嵌物联，让连接更稳定】

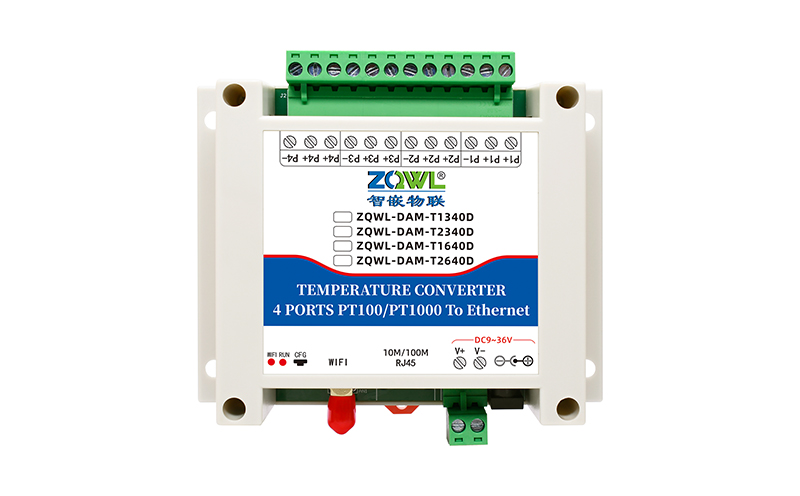

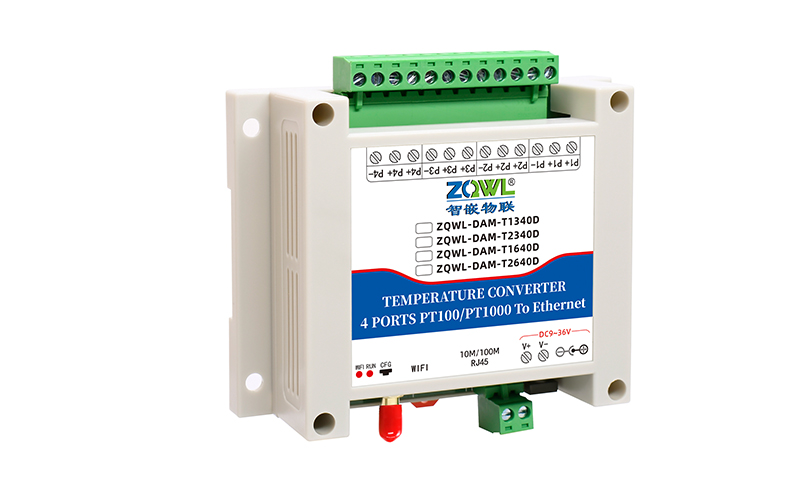

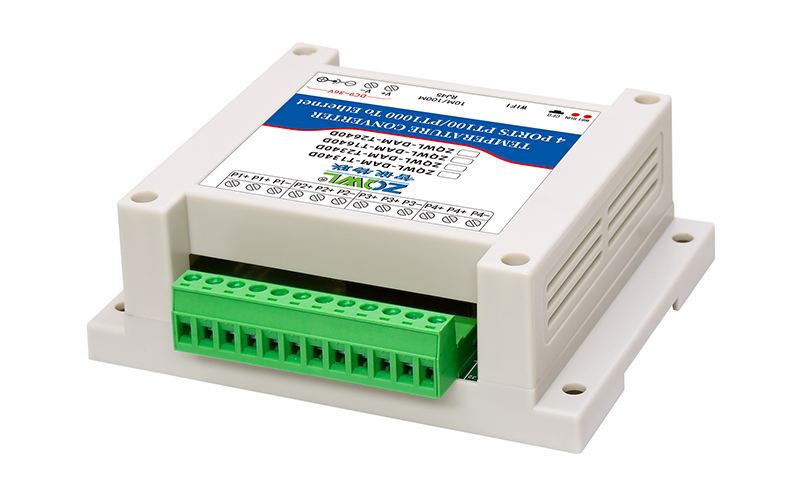

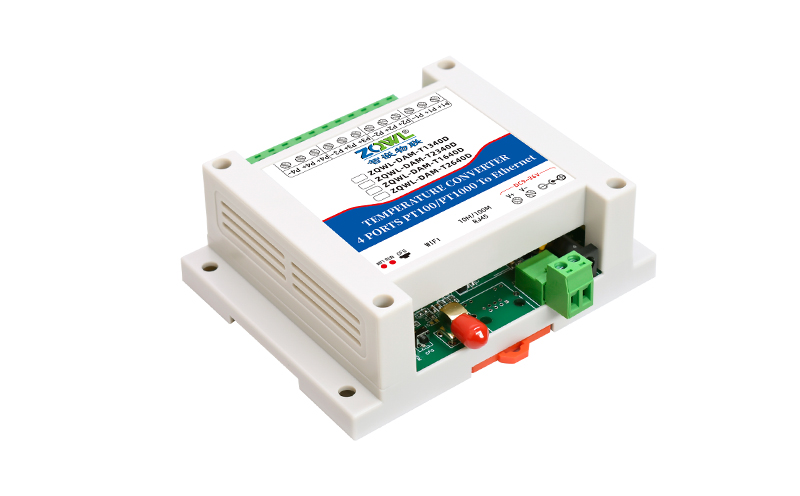

PT100/PT1000 温度检测模块

智嵌物联 ZQWL 开发的一系列高精度高稳定性的 PT100/PT1000 温度检测模块，支持 3 线制和 2 线制，温度分辨率 0.01℃；模块带有 1 路网口或 WIFI，可以通过该接口上传数据。设备内部集成了 TCP/IP 协议栈，支持标准的 Modbus TCP/RTU、MQTT 和 JSON 等协议；支持 TCP SERVER、TCP CLIENT、UDP SERVER、UDP CLIENT 等工作模式，提供 2 种数据输出格式：16 位有符号整型值输出和 32 位标准 IEEE-754 浮点数输出，使用灵活方便。


型号选择：

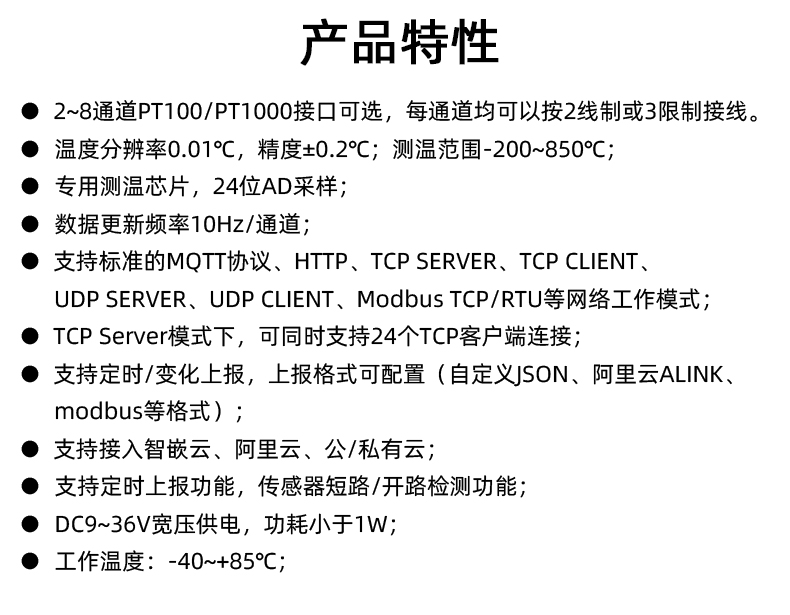

产品特性：


校准证书：


校准结果：


PT100/PT1000 接线示意图：


工作温度：

低温工作支持-40°C，高温工作支持85°C工作环境


EMC防护：

IEC 61000-4-5 Surge : 电源: ±4kV; 信号: ±2kV

IEC 61000-4-2 ESD : 接触: ±+8KV; 空气: ±15KV

IEC 61000-4-2 EFT : 电源: ±4kV; 信号: ±2kV


工业级设计：

软硬件双重看门狗护卫，7*24小时正常运行不宕机


支持标准的 MQTT 协议、HTTP、TCP SERVER、TCP CLIENT、UDP SERVER、UDP CLIENT、Modbus TCP/RTU 等网络工作模式；









TCP Server 模式下，可同时支持 24 个 TCP 客户端连接；



支持定时/变化上报，上报格式可配置（自定义 JSON、阿里云 ALINK、modbus 等格式）



支持定时上报功能，传感器短路/开路检测功能；


支持接入智嵌云、阿里云、公/私有云；


注册包+心跳包：



产品尺寸：







点击下载：

ZQWL-DAM-PT100-PT1000网络版系列产品规格书V1.0.0
