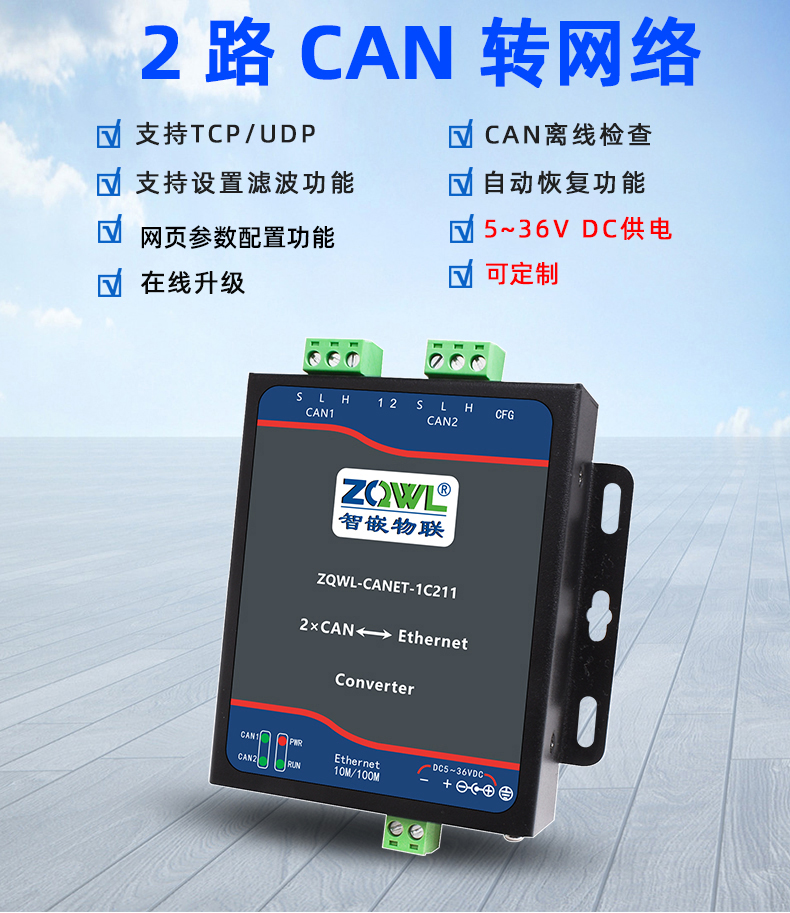

CAN转网络转换器 2路CAN 转网络

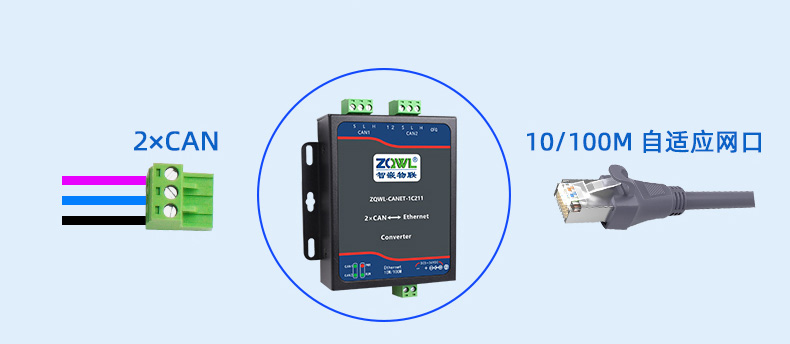

基本功能双向传输

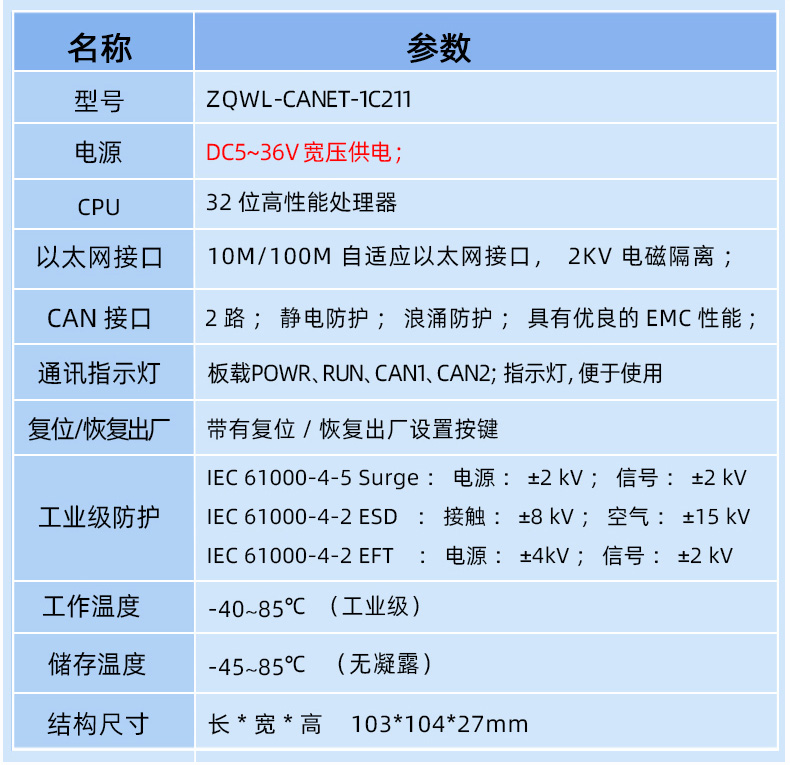

参数表

设备特性
●支持静态和动态IP;
●支持网线交叉直连自动切换
●工作端口，目标IP和目标端口均可设定；
●TCP服务器模式下，支持4个客户端的连接；
●支持DNS功能；
●支持网络在线升级固件功能；
●可以跨越网关，交换机，路由器；可以工作在局域网，也可工作在互联网；
●支持协议包括ETHERNET、ARP、IP、ICMP、UDP、DHCP、TCP ;
●支持网页参数配置功能；
●接口静电防护；浪涌防护；具有优良的EMC性能；
●14组可设置的滤波器；
●具有离线检测和自动恢复功能；
●符合CAN 2.0B规范，兼容CAN2.0A；符合ISO11898-1/2/3.
●波特率支持10kbps~1000kbps.
●每路CAN和网络均可以缓冲2000顿CAN数据，保证数据不丢失；
●高速转换，CAN在1000kbps波特率下，转换速度可达每秒8000扩展帧以上(2路CAN同时)。

强大硬件

ARM Cortex-M4高性能处理器
软硬件双重看门狗护卫
7*24小时正常运行不岩机

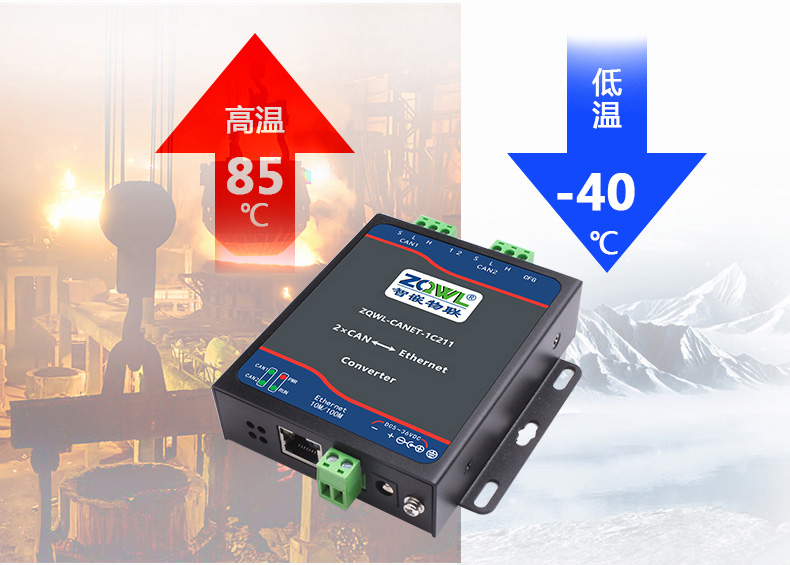

宽温设计
低温工作支持-40℃，高温工作支持85℃工作环境

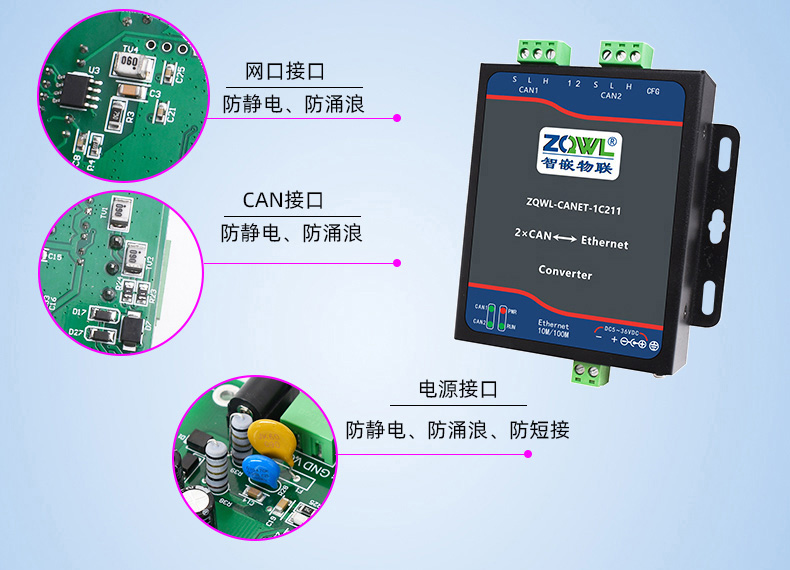

接口防护
真正的工业级防护，高等级防雷击、防静电、防群脉冲
EMC 防护
IEC61000-4-5 Surge：电源：±2kV；信号：±2kV
IEC61000-4-2 ESD：接触：±8KV；空气：±15KV
IEC61000-4-2 EFT：电源：±4kV；信号：±2kV

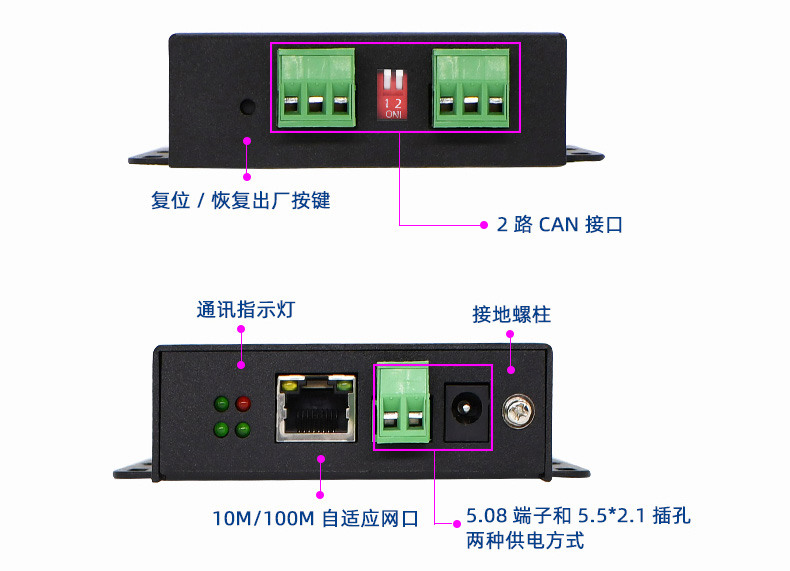

接口说明

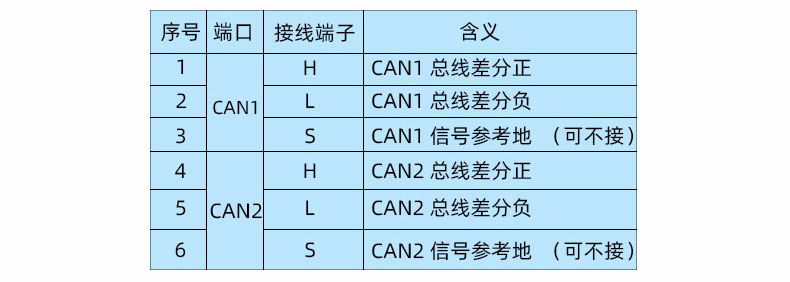

CAN接口

拨码开关的使用

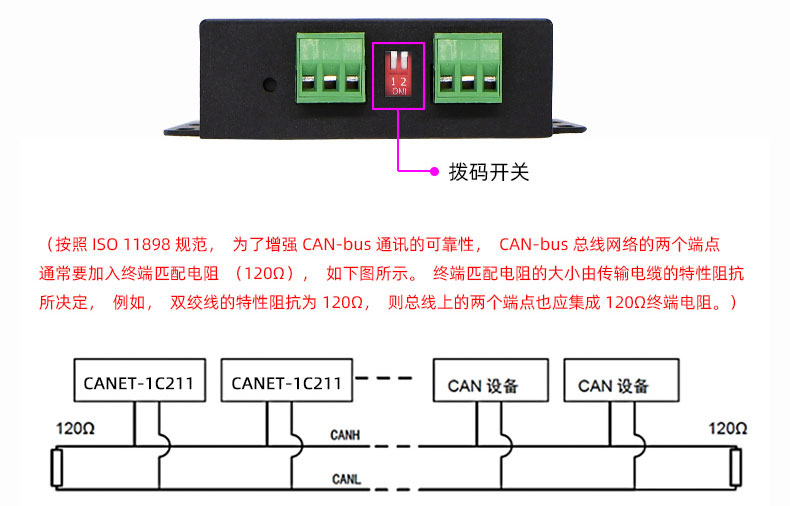

本模块有一个2位的拨码开关，用于选择2路CAN总线的终端电阻(大小均为120欧姆)是否接入总线：拨到“ON”，接入总线；否则，不接入总线。模块出厂时将都不接入CAN总线，如下图：
（按照ISO11898规范，为了增强CAN-bus通讯的可靠性，CAN-bus总线网络的两个端点通常要加入终端匹配电阻(120欧姆)，如下图所示。终端匹配电阻的大小由传输电缆的特性阻抗所决定，例如，双绞线的特性阻抗为120欧姆，则总线上的两个端点也应集成120欧姆终端电阻。）

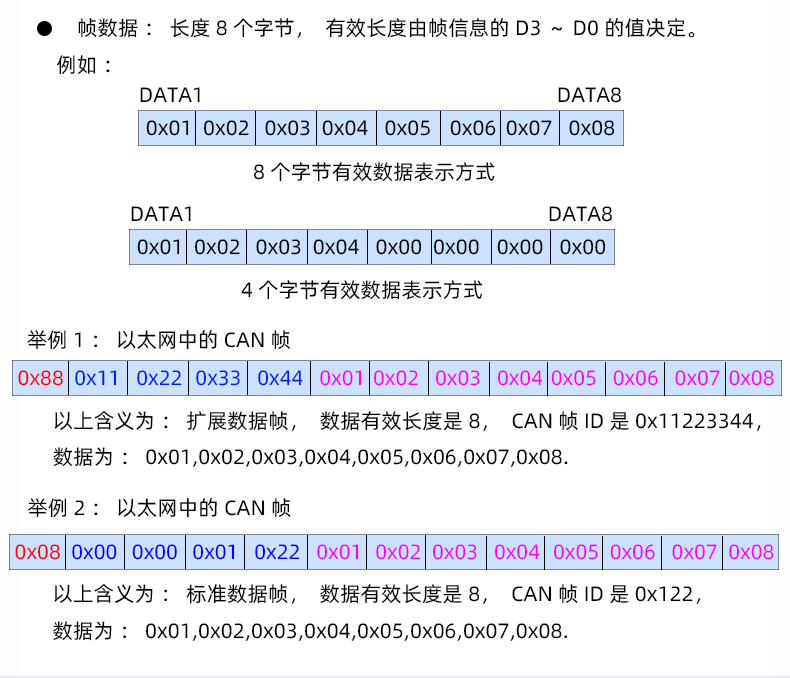

转换格式

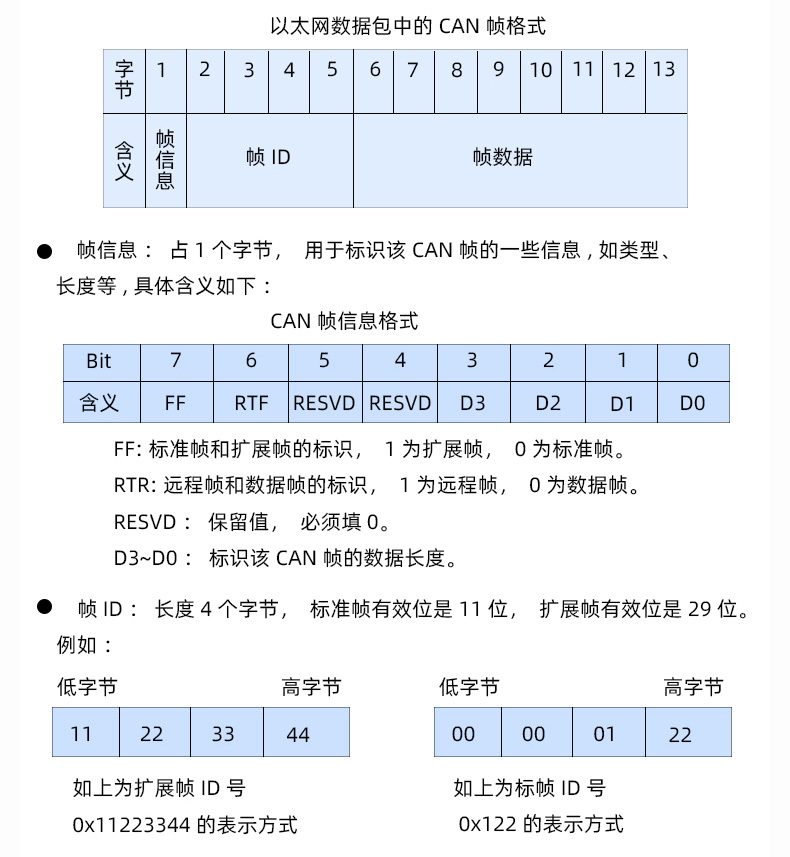

每个TCP或UDP数据包中包含若干个CAN顿(最多可达80个)。每个CAN帧包含13个字节：

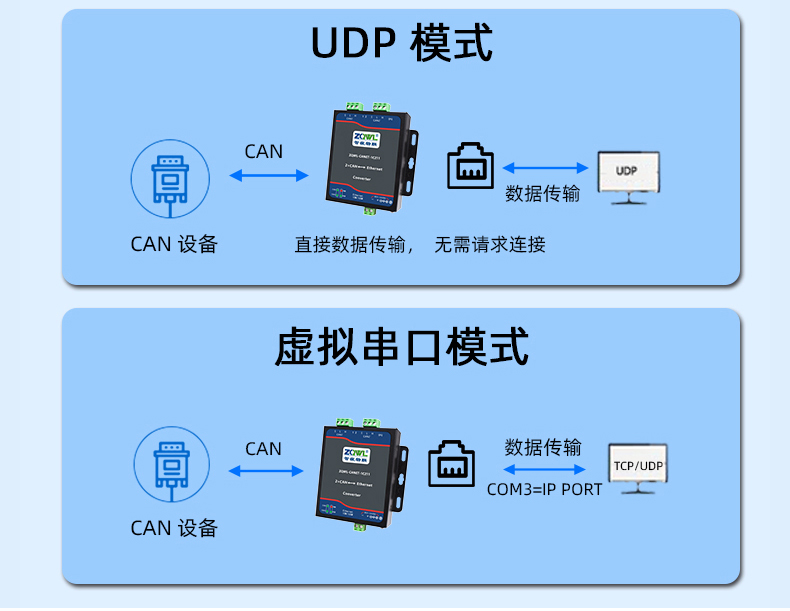

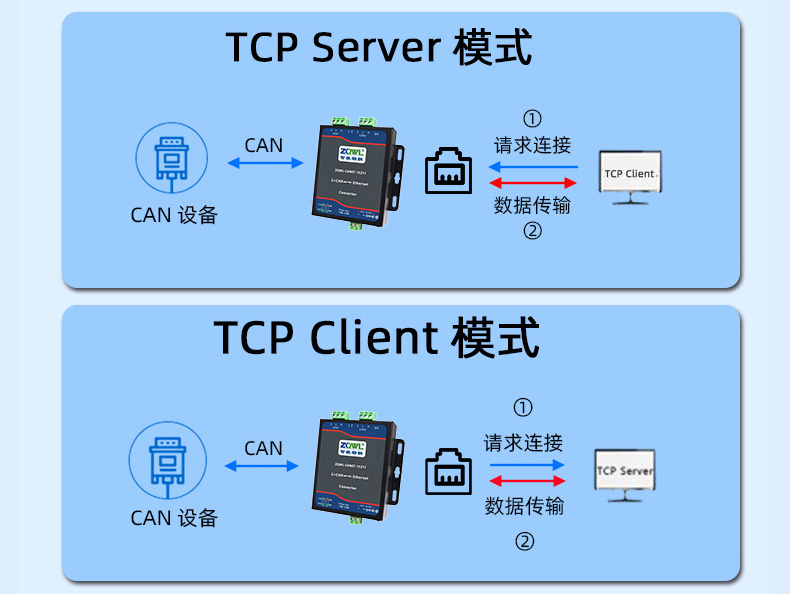

工作模式

配置参数

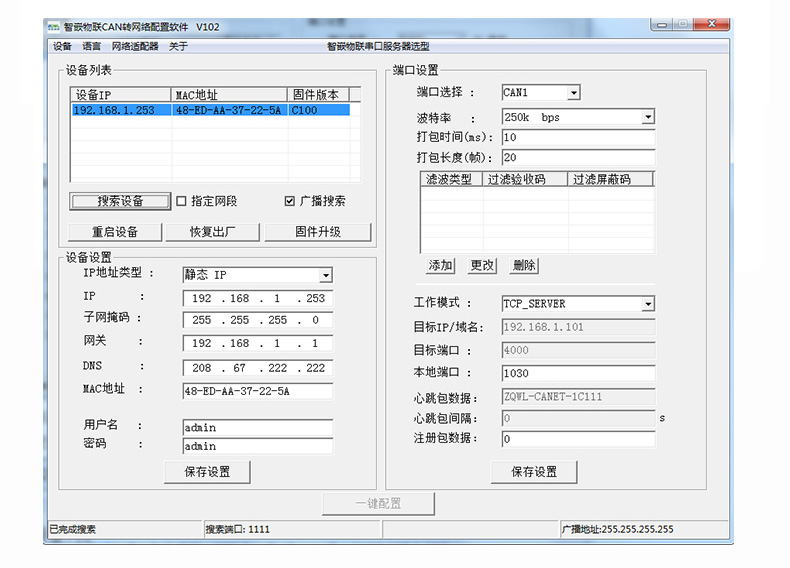

使用配置软件配置参数可批量配置、集中管理可跨网段广播搜索。

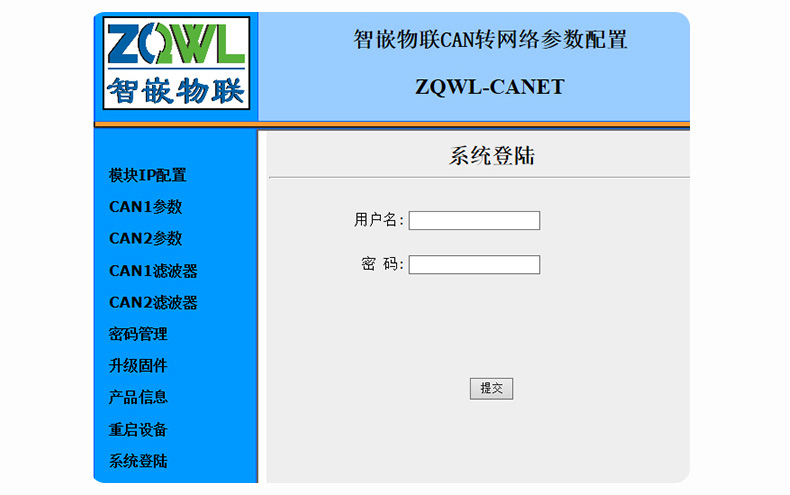

使用web网页配置参数不受平台限制；简单、灵活。
