在车载网络和工业自动化的漫长演进中，CAN总线凭借其低成本和多点接入（Multidrop）的特性，统治了边缘节点数十年。然而，随着软件定义汽车（SDV）和工业4.0的浪潮袭来，我们发现自己陷入了一个尴尬的境地：

• 传统的 CAN/CAN FD： 速率太慢（最高 2-5Mbps），且数据负载小，难以应对日益增长的数据吞吐需求。

• 标准的车载以太网（如 100BASE-T1）： 虽然够快，但依赖昂贵的交换机端口和点对点架构，对于那些对成本极度敏感、且数量庞大的边缘传感器（如超声波雷达、麦克风、智能执行器）来说，显得“大材小用”且布线复杂。

10BASE-T1S的出现，正是为了打破这个僵局。 它不仅带来了 10Mbps的速率，更重要的是，它找回了以太网遗失已久的“总线特性”。

一、 All-Ethernet架构

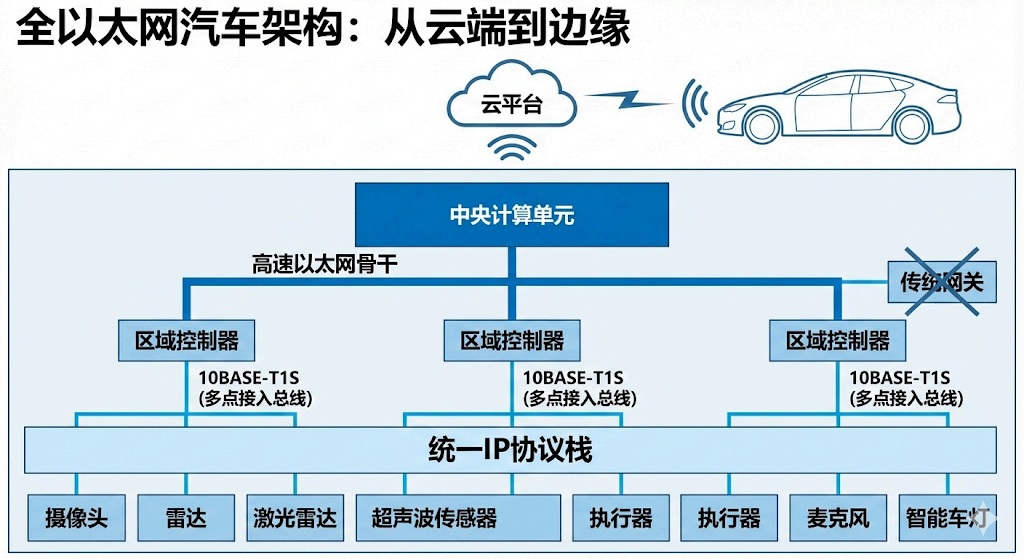

“All-Ethernet（全以太网）”架构一直是汽车电子和工业控制领域的终极梦想。

过去，受限于物理层技术，我们被迫采用“以太网骨干网+多种低速总线（CAN/LIN/RS485）”的混合架构。这种架构不仅增加了网关（Gateway）的转换负担，也让数据格式的统一变得异常复杂。

2019年，IEEE 802.3cg 标准的发布，宣告了 10BASE-T1S的诞生。它的问世，标志着以太网终于可以深入到网络的最末端——那些原本属于 CAN的领地。从此，从云端到传感器，一个协议通到底的时代正式开启。

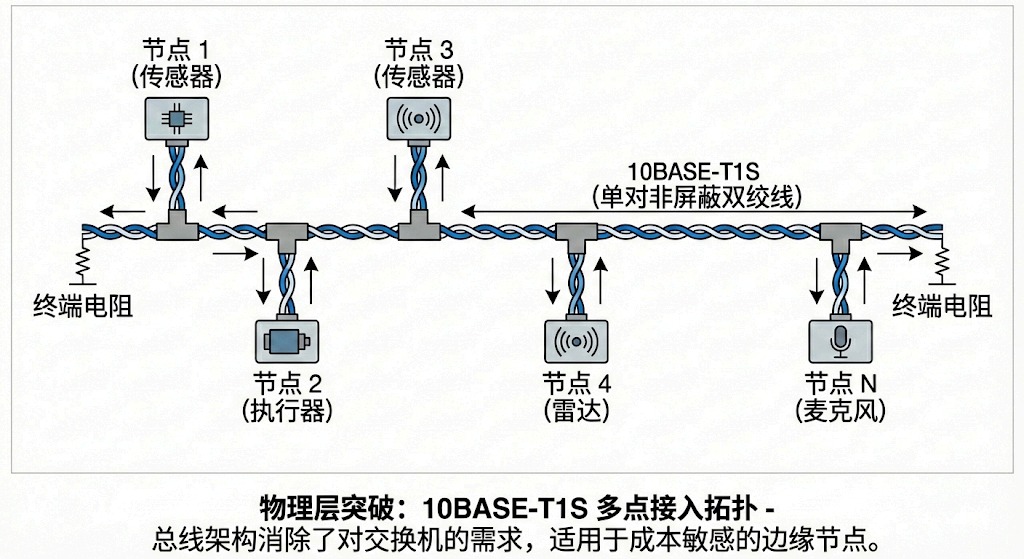

二、物理层突破：多点接入(Multidrop)

这是 10BASE-T1S最具颠覆性的特点。与标准以太网的点对点传输不同，10BASE-T1S像 CAN总线一样支持多点接入。

• 无交换机通信： 在同一根单双绞线上，可以挂载多个节点（标准建议至少 8个，实际可更多）。同总线上的节点可直接通信，无需交换机介入。

• 成本与减重： 由于省去了昂贵的交换机端口，系统成本大幅降低，同时也减少了线缆重量和布线复杂度。

三、核心调度机制：PLCA(物理层冲突避免)

在车载环境中，随机的碰撞和等待是不可接受的。因此，10BASE-T1S摒弃了传统的 CSMA/CD（载波监听多路访问/冲突检测）机制，引入了 PLCA（Physical Layer Collision Avoidance，物理层冲突避免）。

PLCA本质上是一种轮询调度机制，它确保了数据不会在链路上发生碰撞，消除了网络延时的大部分不确定性，从而提供了类似 CAN的实时性（Real-time）和确定性（Determinism）。

PLCA是如何工作的？

如果启用了 PLCA模式，网络中必须有一个“指挥官”节点（Head Node），其 Node ID被配置为 0。

1. Beacon（信标）同步：

周期开始时，Node ID 0发送一个 Beacon信号。总线上所有节点侦听此信号，以此同步自己的计数器，标志着一个新的通信周期（Bus Cycle）开始。

2. 有序轮转（Round Robin）：

• Node 0： 发送 Beacon后立即获得发送机会。如有数据，立即发送；如无数据，总线进入短暂沉默。

• Node 1： 检测到 Node 0结束（或沉默）后，获得发送机会（Transmit Opportunity, TO）。

• Node N： 以此类推，每个节点根据自己的 ID 顺序，获得专属的时间窗口。

• 循环： 所有节点轮询一遍后，等待下一个 Beacon，周而复始。

动态的时间窗口

PLCA的高效之处在于其“弹性”：

• 无数据时： 如果轮到某节点发送，但它没有数据，总线只会保持极短的静默时间（通常仅几十个比特时间）。其他节点检测到这个短静默后，立即知道“轮到我了”。这意味着空闲节点几乎不占用带宽。

• 有数据时： 节点利用其时间窗口发送数据。其他节点必须等待，直到总线再次空闲且轮到自己。

突发模式(Burst Mode)

为了防止单个节点“霸占”总线，标准设定了限制。但也提供了一种 Burst Mode，允许节点在一个时间窗口内连续发送多帧数据，以应对高吞吐需求。这通过两个参数控制：

• 规定该节点能连续占用总线的最大时间。

• 规定最多连续发几帧。

这在保证流量吞吐的同时，严格兼顾了整个网络的实时性。

四、总结：10BASE-T1S vs. CAN/CAN XL

为什么我们要费力切换到 10BASE-T1S？

10BASE-T1S填补了汽车以太网的最后一块拼图。它让我们可以抛弃繁琐的网关，让 IP协议直接流淌在雨刮器、车灯和雷达之中，真正实现了软件定义汽车的基础——数据流的自由与统一。

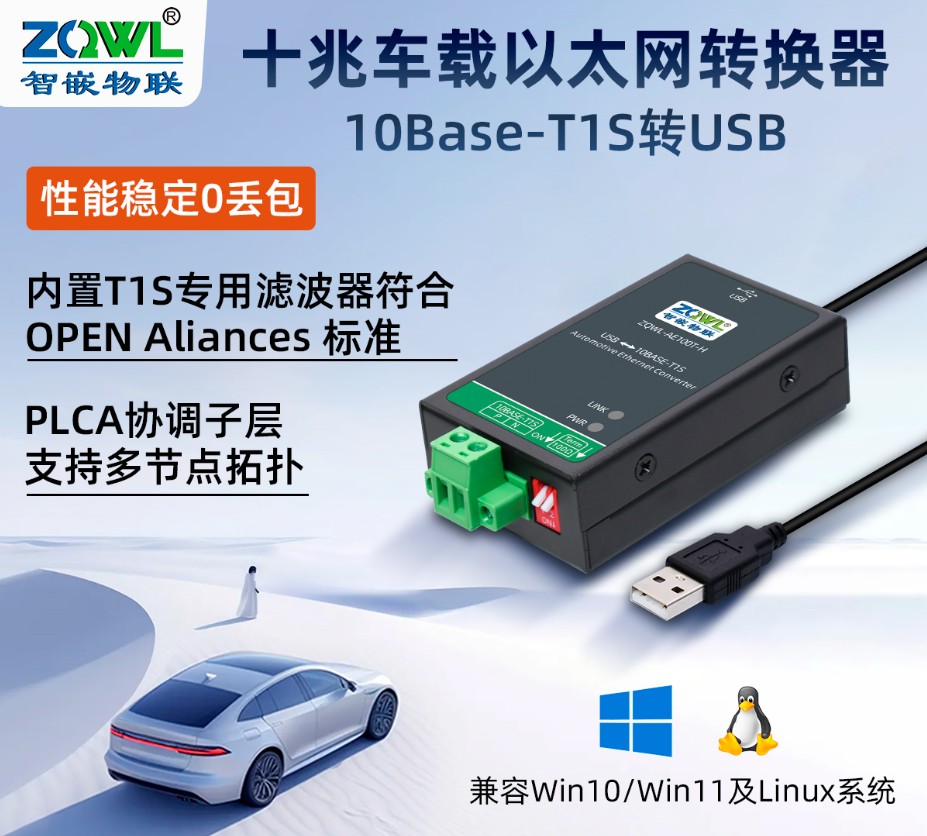

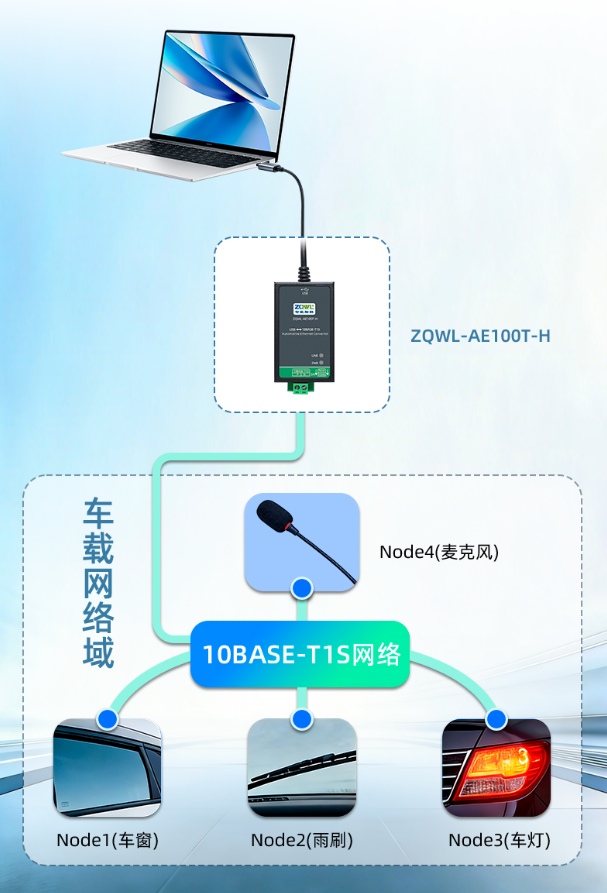

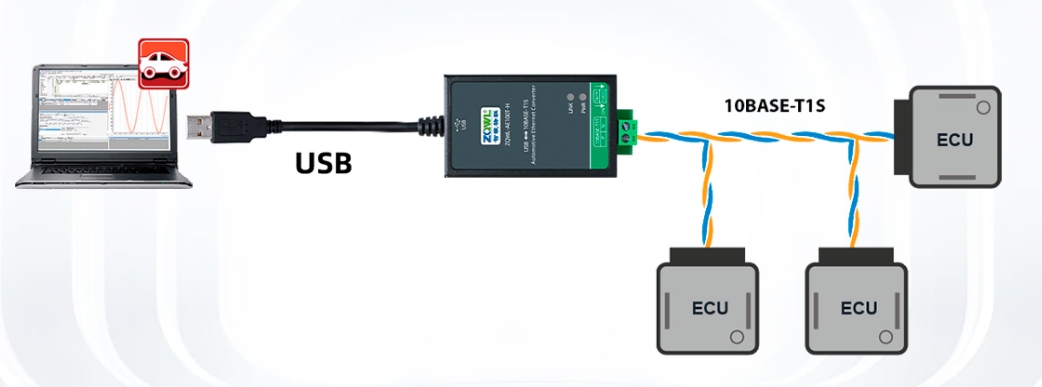

深圳智嵌物联正式推出 ZQWL-AE100T 10BASE-T1S十兆车载以太网转换器，内置符合 Open Alliance 共模滤波器，支持PLCA（物理层碰撞避免）协调技术，支持多节点拓扑。兼容Windows & Linux系统，可方便工程师快速开发10BASE-T1S相关产品。
