一、什么是车载以太网（T1）线束

传统的车载网络（如CAN、LIN）多采用双绞线，但面对高清摄像头、激光雷达、自动驾驶域控制器产生的海量数据，传统线束已显力不从心。

车载以太网（T1），特指基于IEEE 802.3bw (100BASE-T1) 和 IEEE 802.3bp (1000BASE-T1) 标准的单对双绞线以太网技术。与家用以太网（RJ45接口，4对线）不同，T1技术仅需一对双绞线即可实现全双工通信。因此，车载以太网（T1）线束是一种专为汽车环境设计的、仅包含一对双绞线的特殊线束系统。

二、车载以太网线束有什么优势？

1. 极致轻量化，助力节能减排

这是T1线束最显著的优势。传统千兆以太网需要4对线（8芯），而T1仅需1对（2芯）。

● 铜材节省：线对数量减少75%，大幅降低了铜材消耗。

● 重量减轻：对于整车而言，线束重量的降低直接意味着油耗的减少或电动车续航里程的提升。在“每克必争”的汽车设计中，这一点至关重要。

2. 布线灵活，空间利用率高

由于线径更细、结构更简单，T1线束在车内狭窄的空间（如车门、仪表盘内部、底盘）中更容易布设。它不仅节省了宝贵的布置空间，还降低了线束加工的复杂度。

3. 强大的抗干扰能力

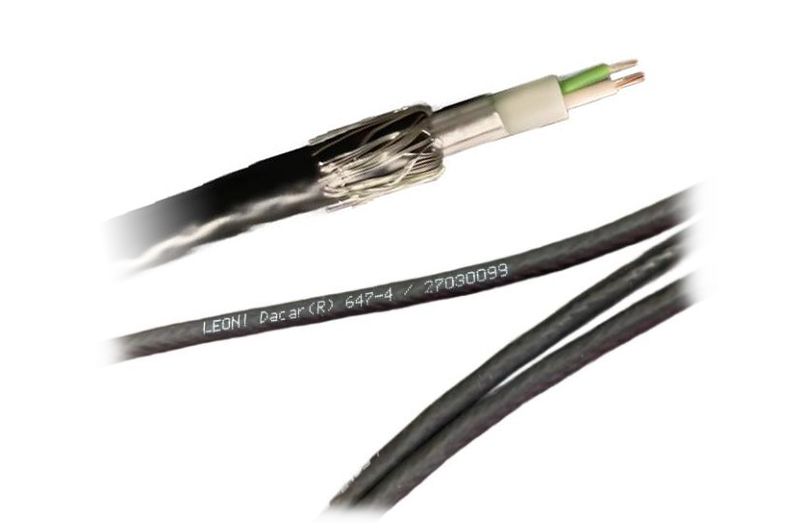

汽车内部电磁环境极其复杂（电机、点火系统等都会产生干扰）。车载以太网T1线束通常采用屏蔽双绞线（STP）结构：

● 双绞设计：有效抵消外部磁场干扰。

● 屏蔽层：通常为铝箔或编织网，进一步隔离电磁干扰（EMI），确保高速信号传输的稳定性。

● 共模噪声抑制：配合PHY芯片的滤波技术，能在嘈杂的车载环境中保持极低的误码率。

4. 长距离传输

相比其他高速车载总线（如MOST），车载以太网T1在无中继的情况下，支持长达15米（100BASE-T1）甚至更远的稳定传输，足以覆盖大多数单车内的节点连接需求。

如何选型

1. 明确传输速率与标准协议

这是选型的第一步，决定了线束的物理层性能要求。

◦ 适用场景：车身控制、低速传感器、部分信息娱乐节点。

◦ 选型重点：需满足PAM3编码要求，通常使用非屏蔽双绞线（UTP）即可，但在高干扰区建议用屏蔽线。

◦ 适用场景：ADAS摄像头、激光雷达、毫米波雷达、智能座舱域控制器。

◦ 选型重点：对信号完整性要求极高，必须严格匹配阻抗（通常为100Ω±15Ω），强烈建议使用屏蔽双绞线（STP）以降低误码率。

◦ 适用场景：取代传统CAN/LIN总线，用于多节点串联拓扑（如车窗控制、灯光控制）。

◦ 选型重点：支持多点连接（Multi-drop），需确认线束是否支持物理层碰撞避免（PLCA）机制所需的电气特性。

2. 线缆结构与屏蔽等级 (EMI/EMC)

汽车内部电磁环境极其复杂（电机、逆变器、点火系统都会产生强干扰）。

●  屏蔽类型：

◦ UTP (非屏蔽)：成本低、重量轻，适用于干扰较小的区域（如车身内部远离动力源处）。

◦ STP/FTP (屏蔽)：带有铝箔或编织网屏蔽层。千兆以太网（1000BASE-T1）通常强制要求屏蔽，以防止高速信号受扰及对外辐射。

●  接地设计：选型时需确认线束两端的连接器是否具备360度屏蔽接地能力，确保屏蔽层有效泄放干扰。

3. 连接器接口与防护等级

车载连接器不同于家用的RJ45，必须具备抗振、防水、防呆锁止功能。

●  接口类型匹配：

◦ 必须与车载交换机/ECU端的接口完全匹配。主流类型包括：TE MATEnet, Rosenberger HSD/FAKRA Mini (HFM), Molex, Amphenol, 以及符合 OPEN Alliance 标准的通用接口。

●   防护等级 (IP Rating)：

◦ 座舱内：通常IP5x或IP4x即可。

◦ 底盘/发动机舱/外部传感器：必须达到 IP67 甚至 IP69K（耐高压水洗），防止雨水、洗车水侵入导致短路。

●  机械锁止：必须具备 CPA (二次锁止) 和 TPA (端子位置保证) 结构，防止车辆长期振动导致连接器松脱。

4. 车规级材料与耐候性

线束材料必须通过严格的汽车行业标准测试。

●  温度范围：

◦ 常规级：-40°C ~ +85°C

◦ 引擎舱/高温区：需支持 -40°C ~ +105°C 甚至 +125°C。

●  护套材料：

◦ 需具备耐油、耐酸碱、耐水解、耐磨损特性。常用材料包括交联聚乙烯 (XLPE)、聚氨酯 (PUR) 或特种TPE。

●   柔韧性：对于车门、转向柱等需要频繁运动或弯曲布线的部位，线束需具备极高的柔韧性和抗疲劳断裂能力。

5. 传输距离与衰减特性

●   标准距离：车载以太网单段无中继传输距离通常为 15米（部分优化方案可达40米，但需验证）。

●   选型检查：

◦ 根据实际布线长度计算插入损耗 (Insertion Loss) 和 回波损耗 (Return Loss)。

若布线长度接近极限，需选用更低线阻、更高品质因数的线缆，或增加中继器/Switch节点。

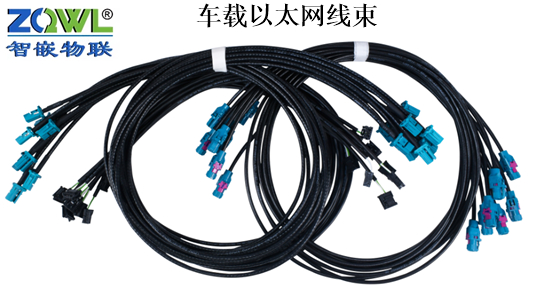

智嵌物联车载以太网线束

智嵌物联可为客户提供罗森伯格H-MTD、泰科TEMatenet、莫仕Molex、安费诺、电连ECT等端口的车载以太网线束，其他接口的可联系客服定制，一根也定制！

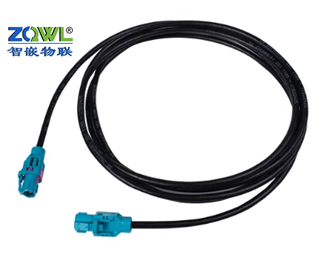

1、智嵌物联 罗森伯格H-MTD车载以太网线束:双母头，单腔，带屏蔽片

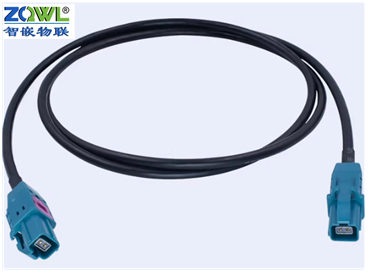

2、智嵌物联 泰科TEMatenet车载以太网线束:双母头，单腔，带屏蔽片

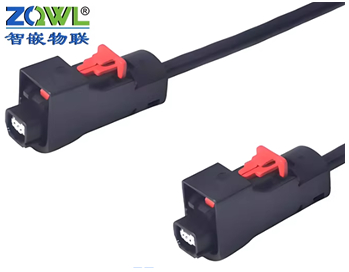

3、智嵌物联 莫仕Molex车载以太网线束:双母头

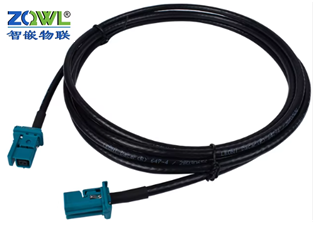

4、智嵌物联 电连ECT车载以太网线束:双母头，单腔，带屏蔽片

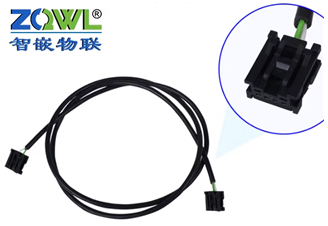

5、智嵌物联 安费诺NETBridge+车载以太网线束:双母头，单腔，带屏蔽片

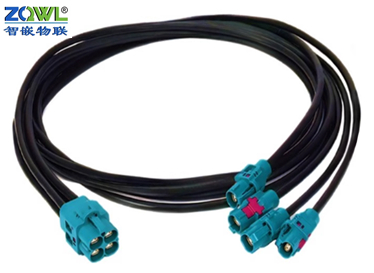

6、智嵌物联 罗森伯格H-MTD四腔母头转4个H-MTD单腔母头车载以太网线束

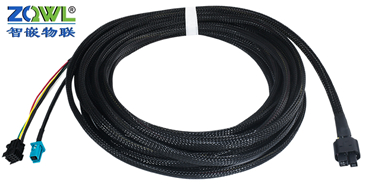

7、智嵌物联 禾赛AT128激光雷达传感器线束-泰科 MATEnet

更多接口的车载以太网线束，可到智嵌物联官网查询
