智嵌物联ZQWL-AE100T：10BASE-T1S，像CAN总线一样简单，像以太网一样高速

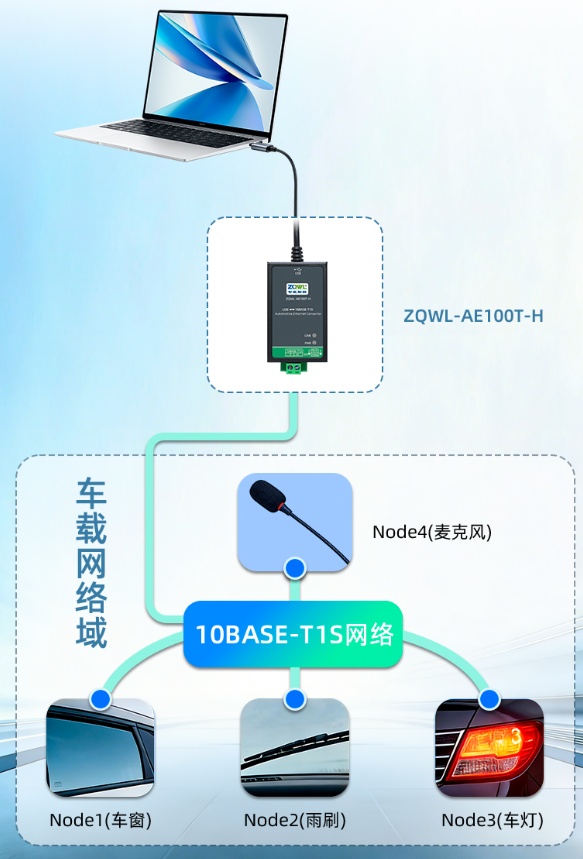

图片1 (1).png

无需交换机，直连255个节点！

像CAN总线一样简单，像以太网一样高速！

为什么我们需要它？

随着智能汽车架构的演进，10BASE-T1S（IEEE 802.3cg）凭借其单对双绞线、低成本和确定性低延迟的优势，正迅速成为车身控制、传感器融合及音视频传输（AVB）的主流选择。

但在实际开发中，工程师们常面临痛点：

❌ 传统以太网需依赖昂贵的交换机才能组网？

❌ 多点通信数据难以监控，故障定位如“盲人摸象”？

❌ 现有工具不支持PLCA协调机制，测试数据丢包严重？

深圳智嵌物联正式推出 ZQWL-AE100T 10BASE-T1S十兆车载以太网转换器，一站式解决所有难题！

四大核心黑科技，硬核实力派

1.PLCA加持，告别交换机依赖

ZQWL-AE100T原生支持PLCA（物理层碰撞避免）协调技术。

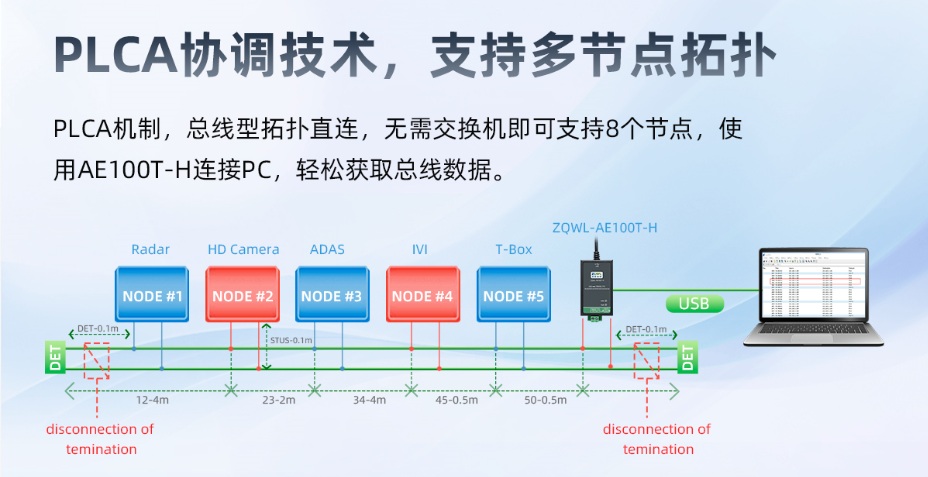

图片2png (1).png

• 极简组网：支持多达255个节点在同一根双绞线上并联通信，无需任何交换机。

• 零丢包验证：实测4节点并发通信，长时间运行无总线竞争丢包，完美还原真实车载环境。

• 成本减半：省去交换机硬件与复杂布线，大幅降低系统BOM成本。

2.总线级“听诊器”，全景数据抓包

不同于点对点网络的隔离性，10BASE-T1S具有类似CAN总线的广播特性。

• 全量监控：接入总线的任意节点均可物理层接收全网数据。

• 调试神器：只需将ZQWL-AE100T接入总线，即可在PC端使用Wireshark等工具抓取并分析所有节点的通信数据，故障定位快人一步。

3.灵活配置，适配万千场景

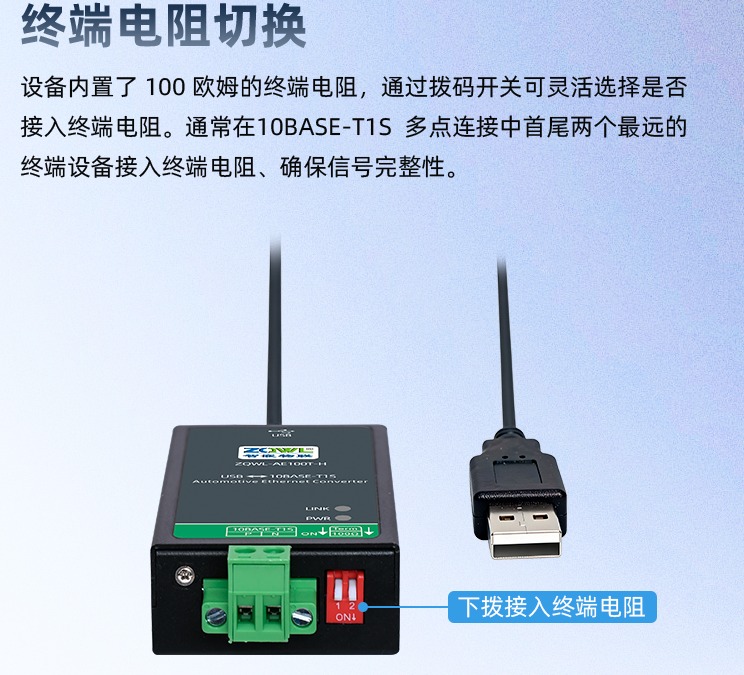

图片3 (1).png

• 终端电阻一键切换：内置符合OPEN Alliance标准的100Ω终端电阻，拨码开关即可启用/禁用，确保信号完整性。

• Node ID自定义：支持软件配置节点ID（0-255），轻松构建主从或多主网络拓扑。

• VLAN透传：无缝对接现有VLAN设备，互联互通无阻碍。

4.车规级品质，无惧严苛挑战

秉承智嵌物联“稳定！稳定！还是稳定！”的产品理念：

• 宽温运行：-40°C ~ +85°C，极寒酷暑从容应对。

• 强抗干扰：通过IEC 61000系列严酷测试（Surge ±1kV, ESD ±8kV, EFT ±1kV）。

• 坚固耐用：外壳通过钢球冲击测试，支持48小时盐雾腐蚀，更有IP67防护等级可选（请咨询客服），适应高震动、高湿度环境。

极速上手，三步开启测试

ZQWL-AE100T设计极简，免驱设计（部分系统需安装驱动），开箱即用：

1. 连硬件：USB连接电脑供电并识别为网卡，双绞线连接P/N端子至目标总线。

2. 设参数：在网卡属性中设置唯一的（确保总线中存在ID为0的主节点）及IP地址。

3. 测通信：直接Ping通或使用Wireshark抓包。

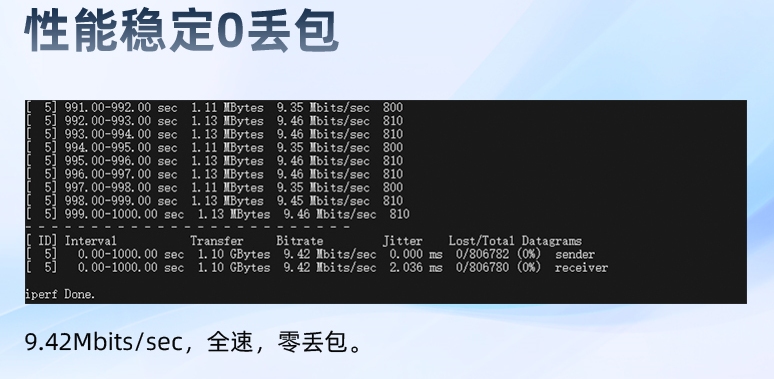

实测数据：点对点速率达9.42Mbps，千秒测试零丢包！

图片4 (1).png

应用场景广泛

✅ 研发测试：ADAS传感器回传、车身域控制器验证、AVB音视频流测试。

✅ 产线诊断：EOL下线检测，快速验证节点连通性。

✅ 售后维护：便携式总线监控，精准定位车辆网络故障。

✅ 工业控制：适用于空间受限、实时性要求高的工业现场总线改造。
