智嵌物联重磅发布：20端口TSN gPTP车载以太网交换机，赋能智能驾驶新高度！

图片1 (1).png

智能驾驶测试难题如何破局？
多ECU并行测试、高精度时间同步、复杂网络监听……面对日益复杂的汽车电子架构，您是否急需一款全能型车载以太网测试利器？

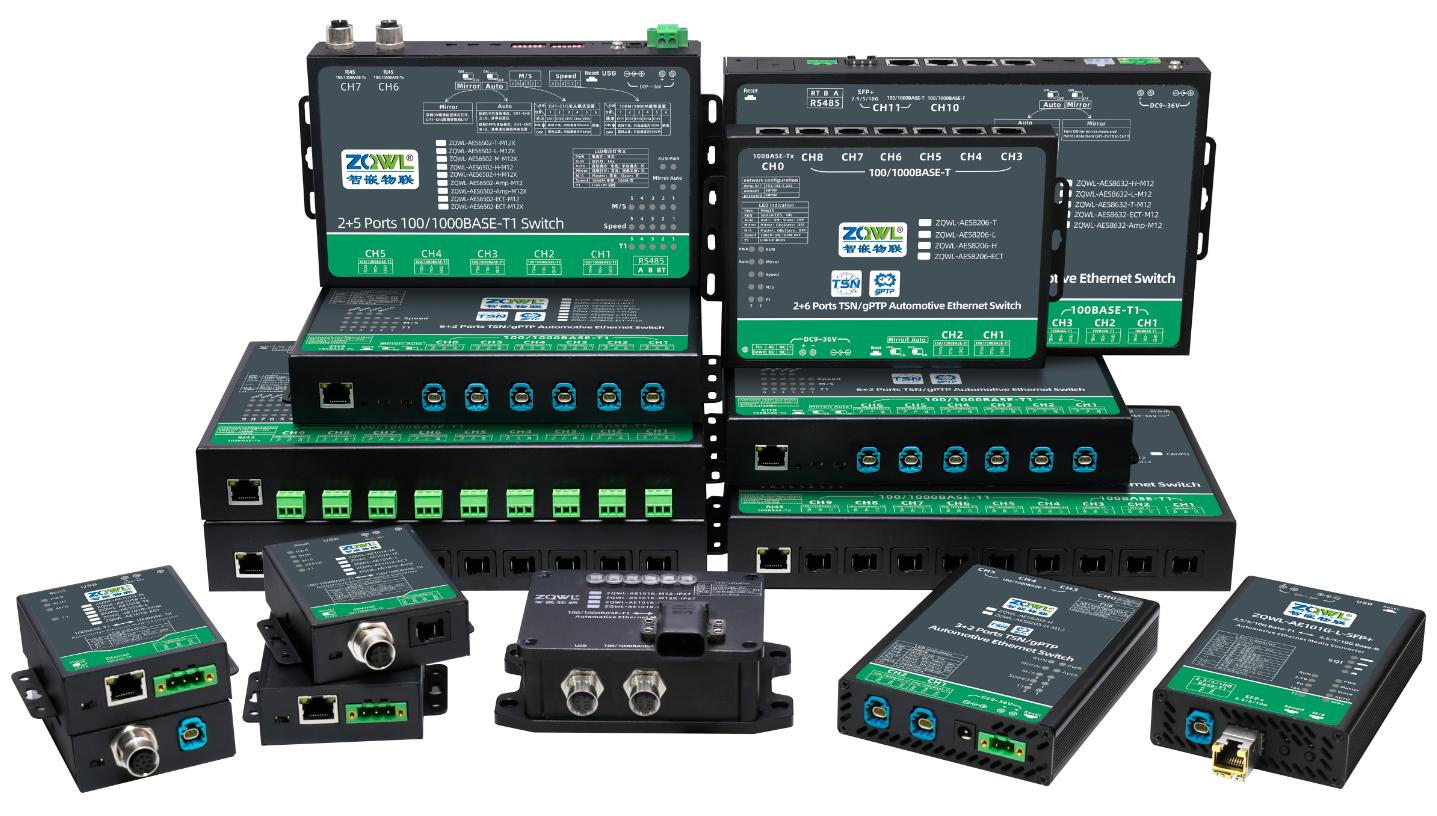

深圳智嵌物联正式推出 ZQWL-AES8C62 20 Ports 1000BASE-T1 TSN gPTP Switch —— 一款专为智能驾驶研发与产线测试打造的工业级车载以太网交换机，以硬核性能重新定义测试效率！

一、核心亮点：一机多用，全能王者

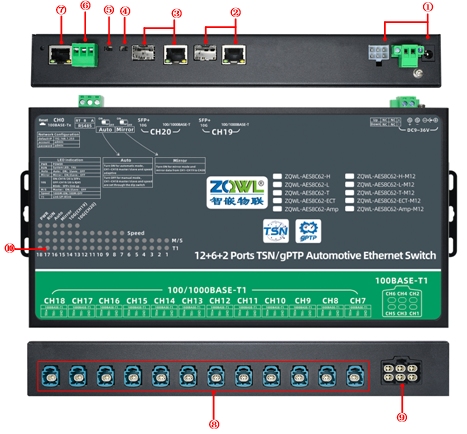

1.超强接口配置，覆盖全场景需求

· 12路千兆车载以太网（100/1000BASE-T1）

· 6路百兆车载以太网（100BASE-T1）

· 2路千兆标准以太网（RJ45/M12可选）

· 2路万兆SFP+接口（支持10G扩展）

· 选配2路CAN FD + 1路RS485 + DI/IO控制接口

· 支持H-MTD、TEMatenet、ECT、安费诺等多种车规级连接器，灵活适配各类ECU

图片2 (1).png

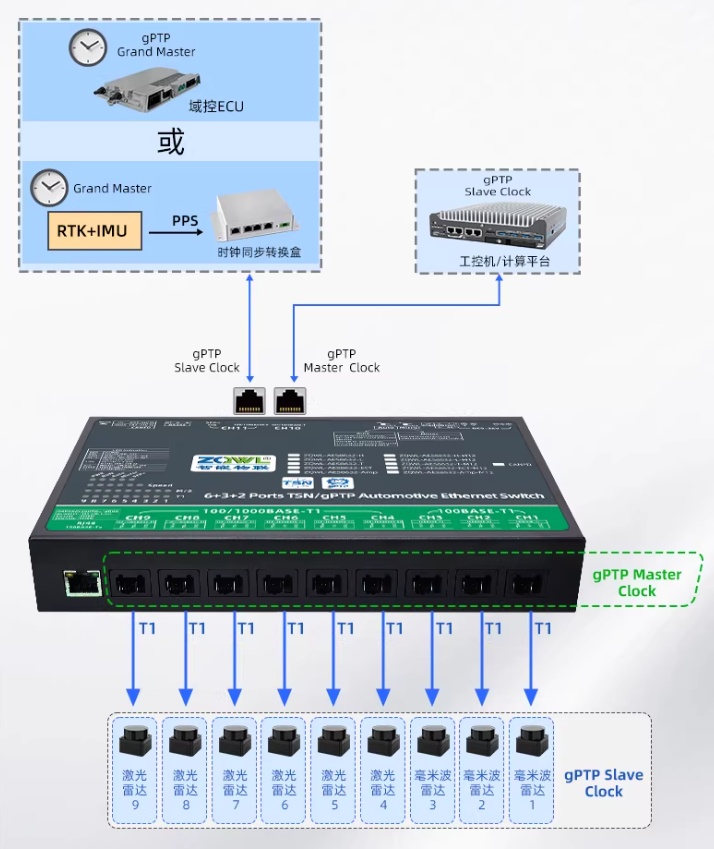

2.高精度时间同步，TSN/gPTP双加持

· 全面支持 IEEE 802.1AS-2020/2021 gPTP协议

· 可实现激光雷达、毫米波雷达、摄像头、域控制器等多传感器微秒级时间同步

· 支持主/从时钟角色动态配置，轻松搭建高精度同步测试系统

图片3 (1).png

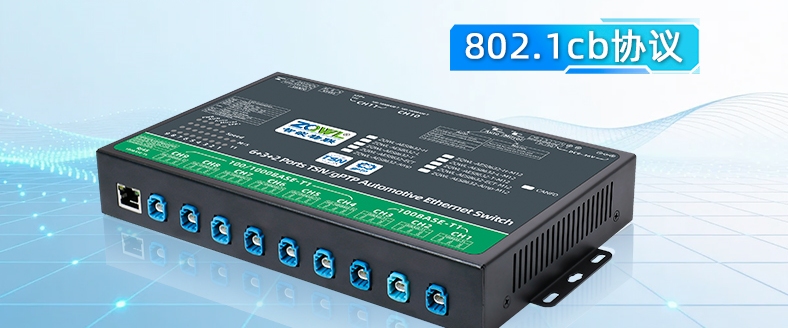

二、支持802.1CB，数据必达

如果说 gPTP (802.1AS) 解决了“时间同步”问题，那么 802.1CB 解决的就是“数据必达”问题。它通过冗余传输机制，确保即使在网络链路或节点发生故障时，关键数据也能无损、准时地到达目的地。

图片4 (1).png

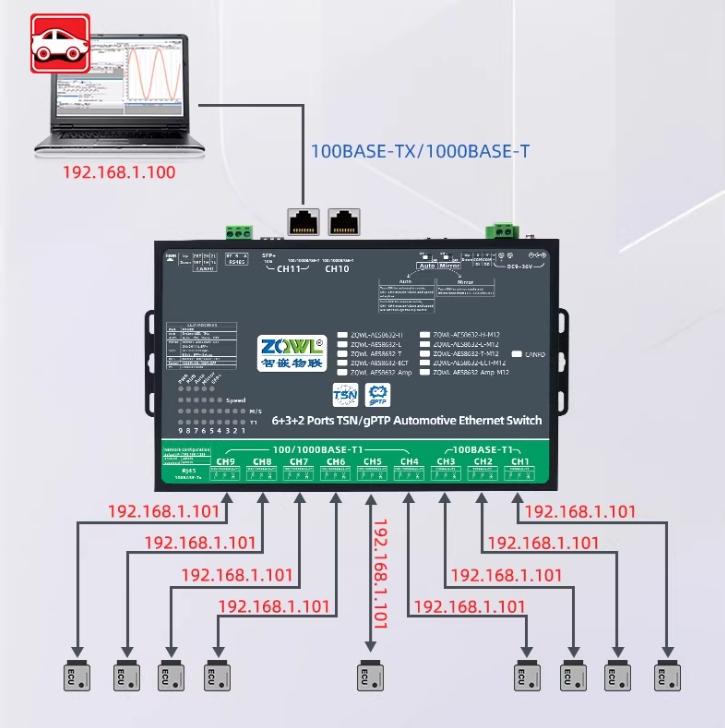

1.智能测试模式，效率翻倍

· 自动模式（Auto）：即插即用，自动匹配对端设备主从角色与速率（100M/1000M），产线测试无需手动配置

· 镜像监控模式（Mirror）：无损抓取CH1~CH10全部报文，通过CH11端口实时监听，完美支持Bypass数据采集

· 多台同IP设备并行测试：独创VLAN重映射架构，一台交换机可同时测试9台相同IP的ECU，大幅降低测试成本与复杂度

图片5 (1).png

2.工业级可靠设计，无惧严苛环境

· 宽压供电：DC 9~36V，支持12V/24V车载电源系统

· 宽温工作：-40°C ~ +85°C，满足车规级温度要求

· 高等级防护：IP40防尘（可定制IP67），48小时盐雾测试，抗震动、抗冲击

· EMC强化设计：通过IEC 61000-4系列严酷电磁兼容测试

· 通过车规级震动测：震动测试标准为：ISO 16750-3：2023

三、典型应用场景

1.智能驾驶传感器测试
同时接入多个激光雷达、毫米波雷达、高清摄像头，实现数据汇聚与gPTP同步

2.ECU自动化产线测试
支持9路ECU并行刷写、诊断，解决同IP设备测试难题

3.车载以太网监听与分析
无损镜像监控，精准捕获通信报文，助力协议开发与故障定位

4.时间敏感网络（TSN）验证
构建符合802.1Qav/bv/at等标准的TSN测试环境

5.以太网-CAN FD网关测试
选配CAN FD接口，实现协议转换与联合调试
