引言

在工业自动化、新能源储能、车载电子、电力煤矿行业数字化升级进程中，CAN/CANFD 总线凭借实时性强、可靠性高的优势，成为现场设备通讯的主流总线。但传统CAN总线受传输距离、布线环境、组网架构约束，很难完成跨区域远程数据采集、异地设备调试工作。

智嵌物联自主研发，推出CAN转以太网系列网关产品，打通CAN总线与以太网 TCP/IP网络的协议壁垒，依托丰富软硬件功能，全方位解决现场总线远程组网难题，为各行各业搭建稳定高效的工业总线远程传输通道。

一、传统 CAN 总线使用现存难题

1. 传输距离受限：CAN通讯速率和传输距离相互制约，高速工况下通讯距离很短，跨车间、跨区域布线难度大，长线容易出现丢帧、通讯不稳。

2. 组网拓展困难：缺少路由转发功能，多区域设备难以组网，现场新增设备需要重新布线，改造耗时耗成本。

3. 恶劣环境干扰大：煤矿、电力、工业产线电磁干扰强，普通CAN布线易受杂波影响，频繁报错、总线离线。

4. 无法对接云端平台：主流物联网平台、上位机依靠以太网通讯，原始CAN数据不能直接上云，现场数据长期孤立，不利于远程运维。

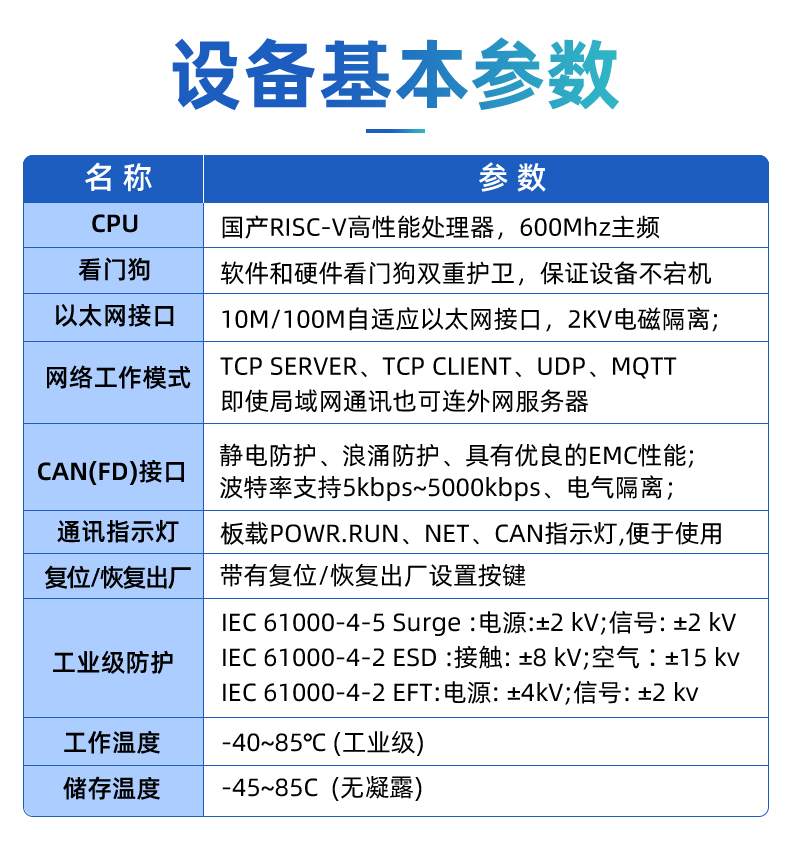

二、智嵌物联 CAN 转以太网核心硬件性能

1、国产主控加持，实现高速 CANFD 数据转发

● 采用国产高性能处理器，1 路、2 路、4 路和 8 路 CAN(FD)可选。

● 每个通道可以独立设置波特率，系统不仅预置了常用波特率列表，而且支持自定义波率；支持的波特率范围：CAN:5Kbps~1Mbps，CANFD:5Kbps~5Mbps。

● 各 CAN 通道独立配备硬件缓存，突发大批量数据也能完整存储，不漏帧。

● 适配车载台架测试、储能 BMS 大容量数据高速采集场景。

2、通道硬件隔离 + 双看门狗，工业级稳定防护

● 每路 CAN 自带电磁隔离设计，阻挡静电、浪涌、现场电磁干扰损坏硬件。

● 软硬件双重看门狗机制，程序卡死异常可自动重启，保障不间断通讯。

● 工作温区 - 40℃~+85℃，井下、露天车载、高温车间等恶劣环境稳定工作。

3、多路硬件滤波，精简无效总线报文

● 每个CAN(FD)通道都支持14组硬件滤波器，支持帧类型，帧格式，帧ID以及掩码过滤，硬件过滤，不需要软件参与，效率高，更安全稳定

● 通过 ID 与掩码精准筛选报文，拦截冗余无效数据，减少总线占用。

三、多模式通讯设计，灵活适配全行业使用需求

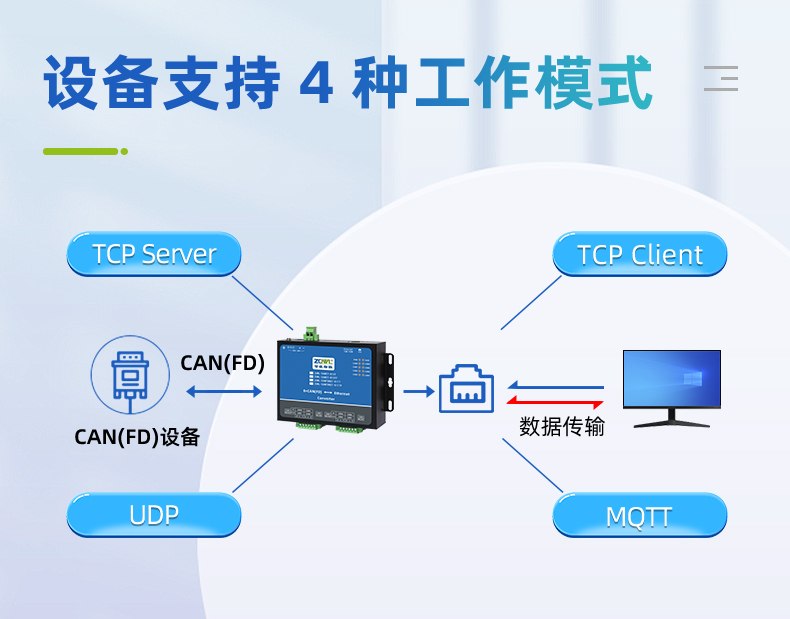

1、四种以太网工作模式，适配局域网与云端组网

● 整机搭载 TCP Server、TCP Client、UDP、MQTT 四大标准网络传输模式，灵活适配不同组网方案。

● TCP、UDP 协议多用于厂区局域网搭建，实现车间内部 CAN 设备组网、本地数据集中采集调试。

● MQTT 物联网协议可对接各类云平台，可实现跨区域数据上传，实现异地远程查看总线数据。

● 四种工作模式自由切换，一套硬件同时满足现场本地调试、远程云端管控双重项目需求。

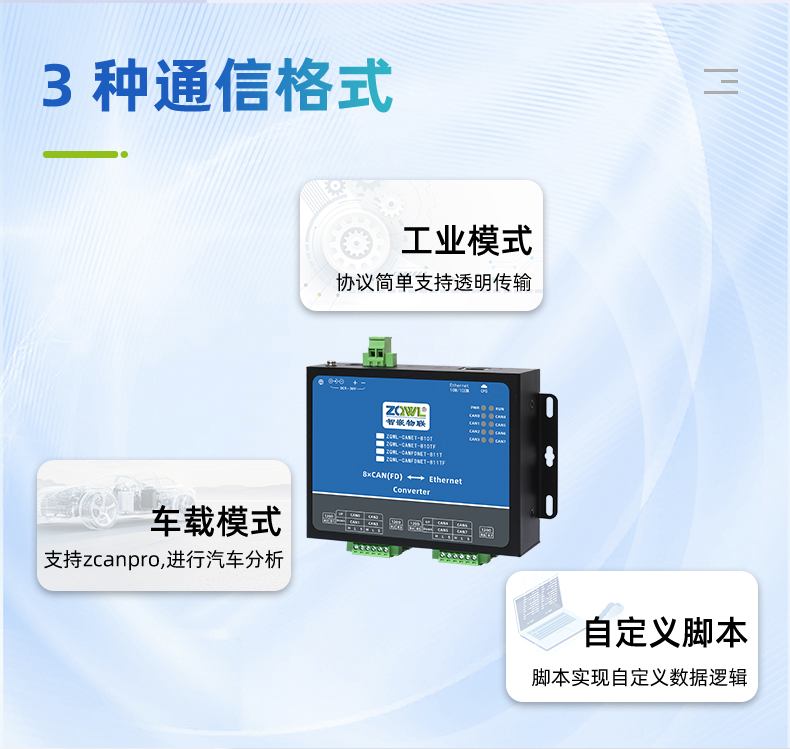

2、三类通讯格式，覆盖车载、工控等场景

➊： 工业模式：协议架构简洁，支持 CAN 报文透明传输，适配常规工控设备、PLC 配套改造项目，即装即用。

➋： 车载模式：支持 ZLG ZCANPRO 上位机软件，通讯协议与 ZLG CANFDNET相关设备兼容，一站式实现 ECU 刷写、OBD/UDS 故障诊断、J1939 DTC监测、CANopen 调试、数据回放、自动化曲线分析等车载开发工作。

➌： 自定义脚本模式：搭载 Lua 脚本引擎，配套 AI 辅助编程功能，使用者输入实际报文转发需求，即可由 AI 协助生成脚本代码，灵活实现 CAN 报文路由、数据拆分、跨通道转发等非标通讯逻辑。

四、丰富实用附加功能，降低项目调试运维难度

1、CAN (FD) 波特率自动探测

设备内置波特率探测功能，既能单独探测仲裁域 CAN 波特率，也可精准识别 CANFD 数据域波特率。支持常用波特率快速扫描与全参数精细化探测，遇到未知总线速率的老旧设备时，快速识别总线参数，缩短现场调试排查时间。

2、自定义 CAN 报文分包，优化网络负载

支持按单包帧数、打包时间自定义 CAN 报文分帧打包策略，根据现场数据收发频率灵活配置，在保障数据实时性的前提下，均衡以太网带宽负载，避免大批量报文瞬间涌入造成网络拥堵。

3、毫秒级定时报文发送，适配高精度测试

设备预置 64 组定时发送任务，可自由配置报文发送周期、发送次数、帧 ID、帧格式与报文数据，最小毫秒级周期触发报文输出，广泛用于车载台架测试、产线设备模拟发报、总线可靠性验证场景。

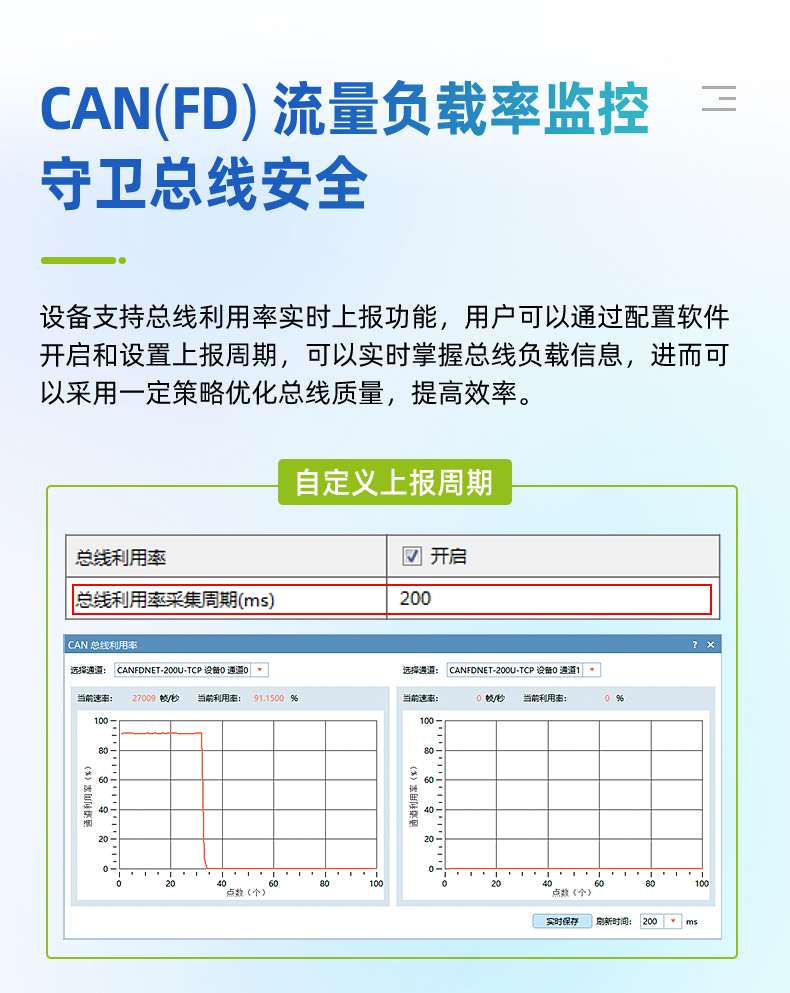

4、总线负载率实时监控，动态把控总线状态

网关实时采集 CAN 总线负载利用率，用户自定义上报周期后，在上位软件直观查看总线速率与占用百分比。运维人员依据负载数据优化总线布线与报文规则，从源头规避总线过载宕机风险，守护总线长期安全运行。

五、多行业落地应用场景

1、车载通讯系统：整车试验室利用网关远距离传输 CANFD 信号，远程完成 ECU 刷写、整车总线调试与故障检测，省去近距离布线麻烦。

2、电力通讯系统：配电室继电保护设备 CAN 数据转为网口数据，依托原有局域网汇总至中控室，实现电力设备在线巡检。

3、煤矿远程通讯：井下各类综保装置数据通过以太网远距离上传地面机房，不用铺设长距离 CAN 屏蔽线缆，实现井下远程通讯管控。

4、工业现场控制：自动化产线多路控制器 CAN 信号集中转网，整线设备数据统一上传上位系统，方便生产线集中管控调试。

5、远程监控与数据采集：储能 BMS、现场传感器等设备总线数据转以太网，远程云端实时采集运行数据，完成全天候在线监测。

六、轻量化便捷运维设计

1. 配套可视化配置软件，局域网一键搜索在线网关设备，快速修改 IP 地址、CAN 波特率、工作模式参数；

2. 支持参数配置文件导入导出，同项目大批量设备可一键批量配置，大幅缩减批量施工调试用时；

3. 支持远程在线固件升级，设备无需拆机现场操作，通过网络即可远程更新固件程序，方便后期功能迭代维护。

总结

智嵌物联 CAN 转以太网网关依托国产高性能硬件平台，搭配电磁隔离、硬件滤波、双看门狗等工业级防护设计，凭借四种网络工作模式、三类通讯格式以及波特率探测、定时报文发送、总线负载监测、Lua 自定义脚本等多元化实用功能，针对性解决传统 CAN 总线传输距离受限、组网改造繁琐、恶劣环境通讯不稳、数据难以远程上云等行业痛点。产品全面覆盖车载研发、电力运维、煤矿井下、工业自动化、远程数据采集等多领域项目落地需求，以成熟稳定的协议转换能力，为各行业工业总线数字化远程传输搭建可靠的通讯桥梁。
