汽车智能化浪潮下，车载摄像头、车载网关、中央域控等零部件普遍搭载 BASE-T1 车载以太网接口，传统电脑标准网口无法直接对接车载设备，成为整车研发调试、产线质检、实车检修的共性难题。智嵌物联深耕车载总线通讯领域，推出万兆车载以太网转换器，该设备实现了标准以太网和万兆车载以太网的物理层点
对点的双向透明转换，不存储或修改任何以太网数据包。
一、产品核心定位：打通T1车载网口与标准以太网互通桥梁
1. 产品本质：车载以太网到标准以太网的转接器
ZQWL-AE101G 为专业级万兆车载以太网转换器，支持 2.5G/5G/10G BASE-T1 与 2.5G/5G/10G BASE-R 全双工数据透明传输，兼容 2.5G/5G/10G 三种传输速率，精准解决车载 ECU 的 T1 专用接口不能直接接驳电脑网口的行业难题。

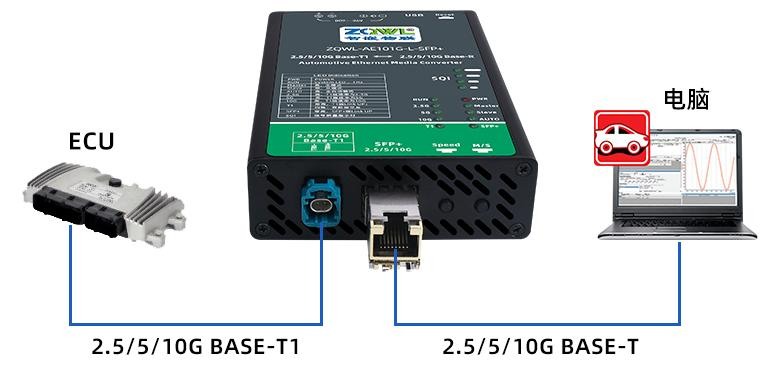

2. 两端接口分工，链路一目了然
◉ 左侧 BASE-T1 端口（罗森伯格车载口）：通过原车车载线束对接整车 ECU，接入车载端专用 BASE-T1 总线网络；
◉ 右侧 BASE-R 端口（SFP+接口）：标配 SFP+转 RJ45 模块
3. 核心应用价值
依靠两端接口的协议转接，实现电脑 ↔ 车载 ECU 双向透明转换，三大实用功能：
① 车载仿真：模拟车载网络节点；
② 故障检修：对整车电控系统在线诊断；
③ 程序升级：车载 ECU 固件读写与刷写，覆盖车载研发调试、产线质检、售后维修全场景。
二、硬核硬件规格，全速率兼容 + 工业级可靠设计
1. 全带宽覆盖：2.5G/5G/10G 三速率自适应
产品支持 2.5Gbps、5Gbps、10Gbps 三档车载以太网速率，硬件层面兼容全规格 BASE-T1 车载设备。
2. 工业宽压与紧凑型机身
采用 DC9~36V 宽压电源设计，支持 12V/24V 的供电系统；金属加固外壳体积小巧，既可以固定在产线工装台，也能随车便携外场路试验证。
3. 两种工作模式，手动 / 自动灵活切换

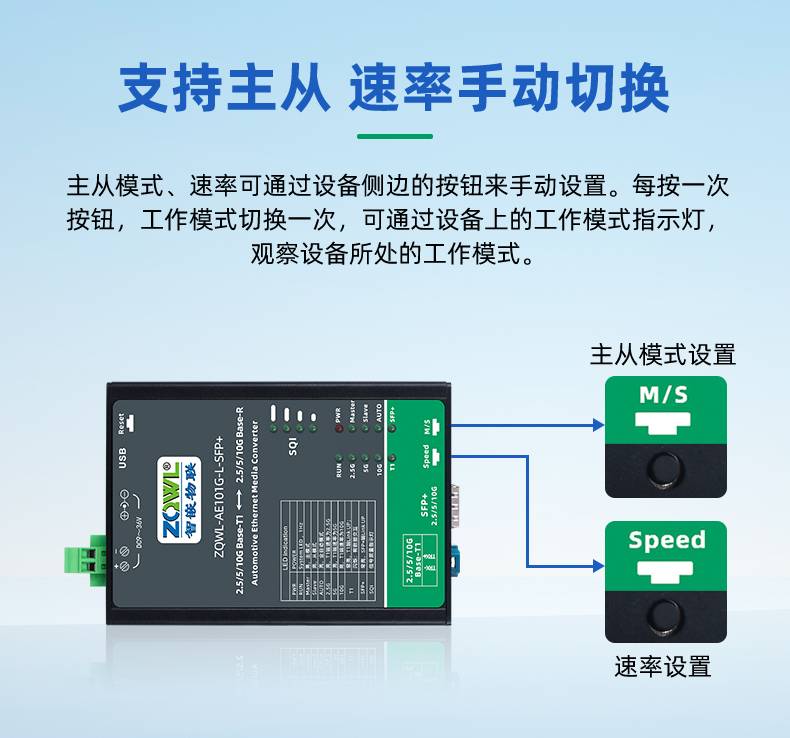

✅️ 手动配置模式：机身侧边配备 Speed 速率按键、M/S 主从切换按键，单次按压即可切换档位，搭配面板指示灯实时查看参数，适配研发精细化调试；

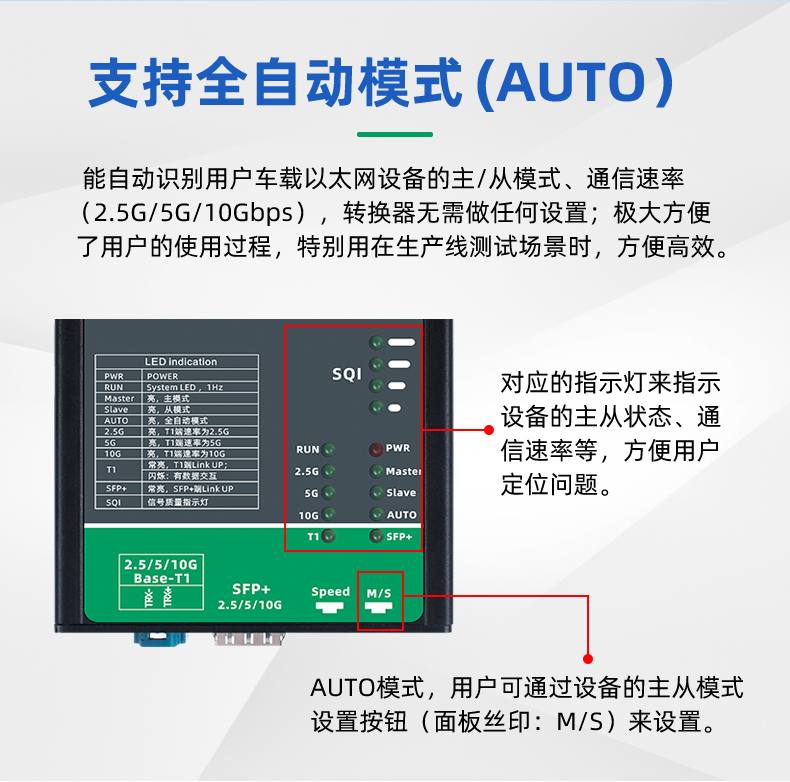

✅️ AUTO 全自动模式：开启自动识别后，设备自动识别对端车载 ECU 的主从属性、通讯速率，无需人工参数配置，大幅简化产线批量测试流程。

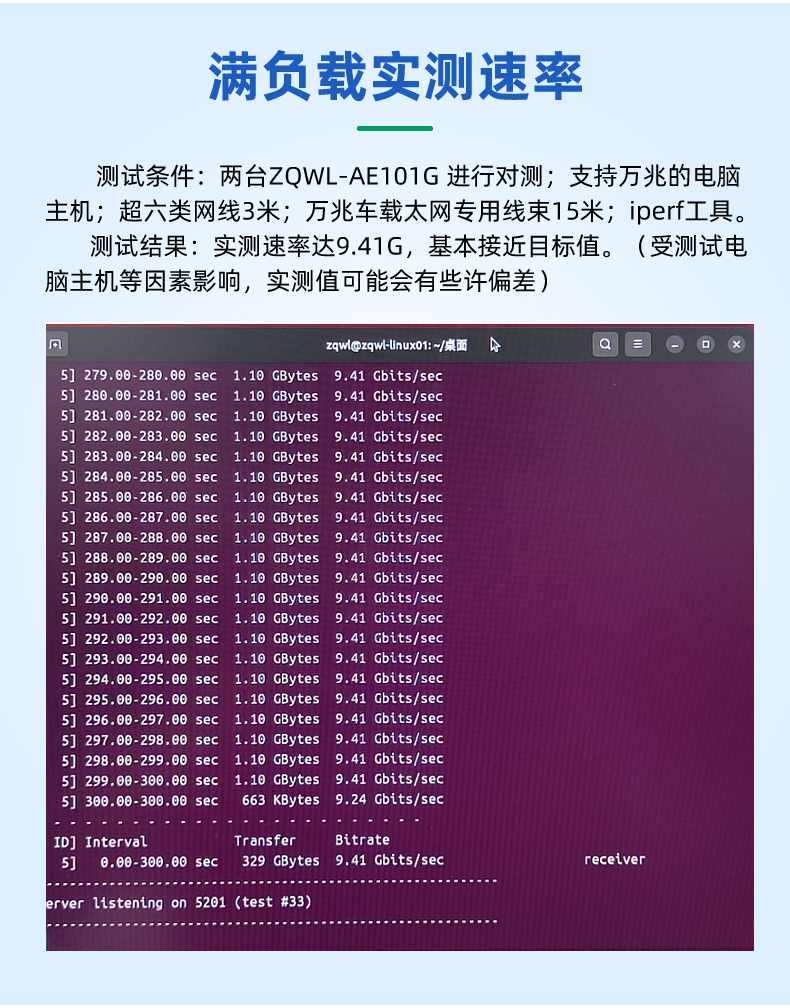

三、满负载实测：实测 9.41Gbps，万兆性能实测落地
1. 测试条件
两台 ZQWL-AE101G 对测，搭配万兆主机、3 米超六类网线 + 15 米车载专用线束，使用 iperf 工具满载测试。
2. 测试结果
长时间满载速率稳定9.41Gbps，带宽贴近万兆理论值，满载传输稳定无丢包。
3. 性能说明
速率细微浮动由电脑主机硬件限制，长线束环境仍可支撑大文件刷写、高清数据流传输等高带宽需求。
四、可视化状态监测：指示灯 + 上位机双重运维方案

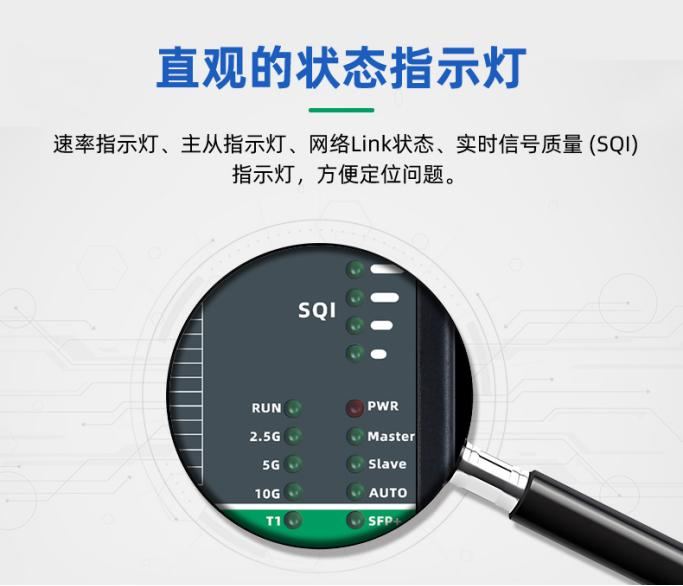

1. 面板分区指示灯，现场快速排障
设备正面集成全套状态指示灯，覆盖 PWR 电源、RUN 运行、三档速率、Master/Slave 主从、T1/SFP + 链路、SQI 信号质量多维度状态：
► SQI 四档信号灯直观反馈车载 T1 线束信号损耗强弱；
► 链路灯常亮代表链路就绪、闪烁代表正在数据交互，现场调试无需软件即可快速定位断线、速率不匹配故障。

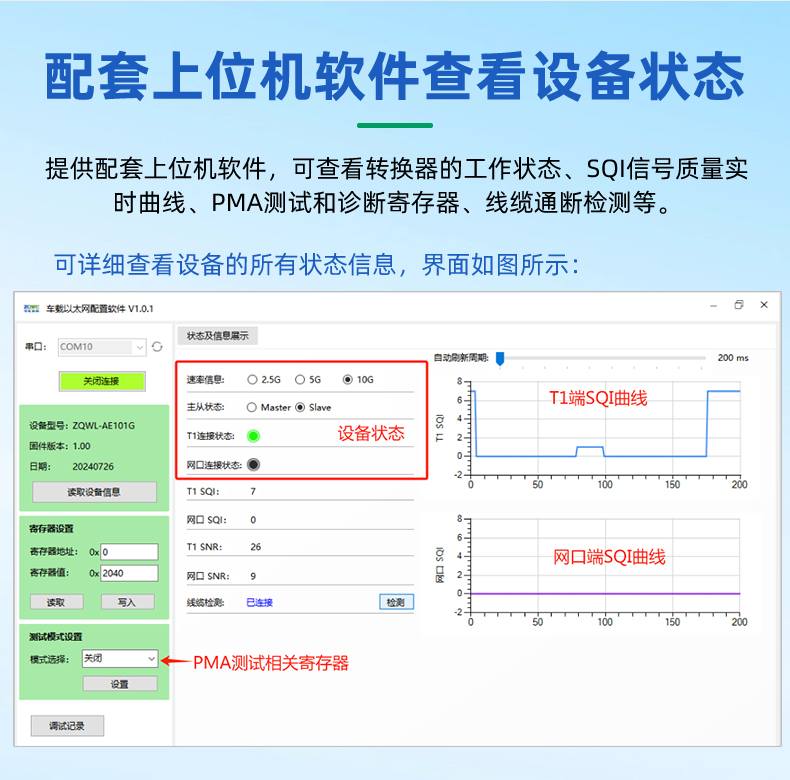

2. 配套上位机软件，深度精细化诊断
标配专属 PC 上位机配置软件，通过 USB 串口连接设备后，可实现全维度状态查看：
► 实时调取 T1 端、网口端 SQI 信号质量动态曲线；
► 读取 PMA 底层寄存器、线缆通断检测、设备固件版本查看；
► 在线修改寄存器参数，用于车载以太网物理层专项可靠性测试。
五、多场景落地，一站式适配车载全链路测试
1. 研发实验室调试
对接车载域控、高清摄像头、网关 ECU，完成协议抓包、节点仿真、ECU 固件开发刷写。
2. 产线批量出厂检测
依托 AUTO 自动识别模式，产线快速匹配待测产品速率与主从属性，高效完成整车下线导通测试。
3. 实车售后故障诊断
便携上机，实车原位读取车载总线数据，排查电控故障、现场升级车载程序。
结语
智嵌物联万兆车载以太网转换器，小小一台转换器，破解车载网口转接难题，全场景适配车载以太网各类测试工作，助力车企高效推进整车智能化研发与量产落地。
