在工业自动化领域，Profinet 与 Modbus 是应用极为广泛的两类通讯协议。由于协议架构、数据交互方式存在差异，PLC无法直接对接 Modbus 类传感器、仪表、变频器等现场设备。智嵌物联 Profinet 转 Modbus 网关作为专用协议转换设备，可实现两种协议的数据互通，搭建起稳定的通讯桥梁。

一、两大通讯协议基础区别

想要理解网关的工作逻辑，首先要分清 Profinet 与 Modbus 的通讯特点，这也是协议转换的前提。

1. Profinet 协议：

Profinet 基于以太网传输，采用主从周期性通讯模式。一般由 PLC 作为主站，网关作为从站，按照固定周期完成数据交互，实时性强，依靠以太网网口完成数据收发。

2. Modbus 协议：

Modbus 分为 Modbus RTU 和 Modbus TCP 两种形式。主流的 Modbus RTU 通过 RS485 串口传输，采用请求 - 应答轮询机制。设备分为主站和从站，由主站主动下发读写指令，从站被动响应，依靠寄存器完成数据存储与交互。该协议兼容性强，大量应用在现场终端设备中。

3. 网关核心作用：

两种协议的报文格式、传输接口、交互逻辑各不相同。网关的核心作用就是完成协议解析、数据转译、报文封装与双向数据转发。

二、网关硬件架构与通讯基础

智嵌物联 Profinet 转 Modbus 网关采用工业级硬件设计，不同接口承担独立的通讯任务，为协议转换提供物理支撑，同时具备完善的防护能力，适配复杂工业现场。

1.通讯接口配置：

● 网关配置双路网口，自带交换机功能，以太网接口支持10/100M速率自适应，主要用于Profinet数据传输、设备联网、参数配置以及设备固件升级，满足Profinet通讯的各项使用需求。

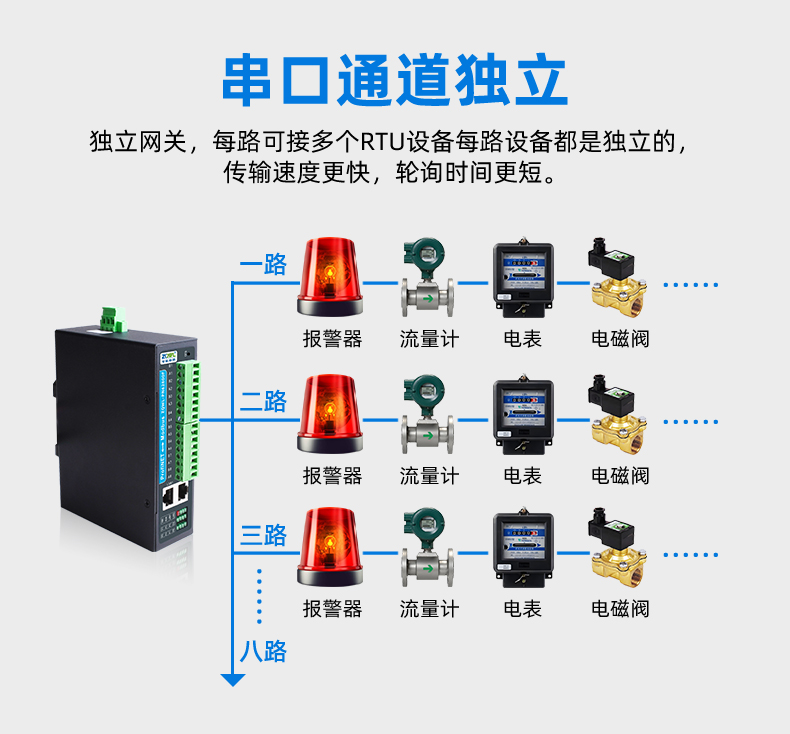

● 设备搭载多路相互独立的光电隔离RS485串口，负责Modbus数据传输。串口支持参数灵活配置，波特率、校验位、数据位、停止位均可按需调节，可同时接入多台Modbus从站设备，设备接入适配性强。

2.供电、防护与运维设计：

● 供电方面采用DC9~36V宽电压设计，自带防反接保护功能，有效规避接线故障造成的设备损坏。整机具备高标准电磁防护能力，可有效抵御工业现场静电、浪涌、脉冲群等各类电磁干扰。

● 设备工作温度范围宽泛，可在高低温、高湿度等恶劣工况下长期稳定运行。机身搭载功能按键与状态指示灯，可直观反馈电源、设备运行、网口、串口的实时工作状态，方便现场工作人员快速查看、运维排查。

三、网关核心工作模式及通讯原理

结合现场使用需求，这款网关支持多种工作模式，不同模式对应不同的数据交互逻辑，覆盖绝大多数工业通讯场景。

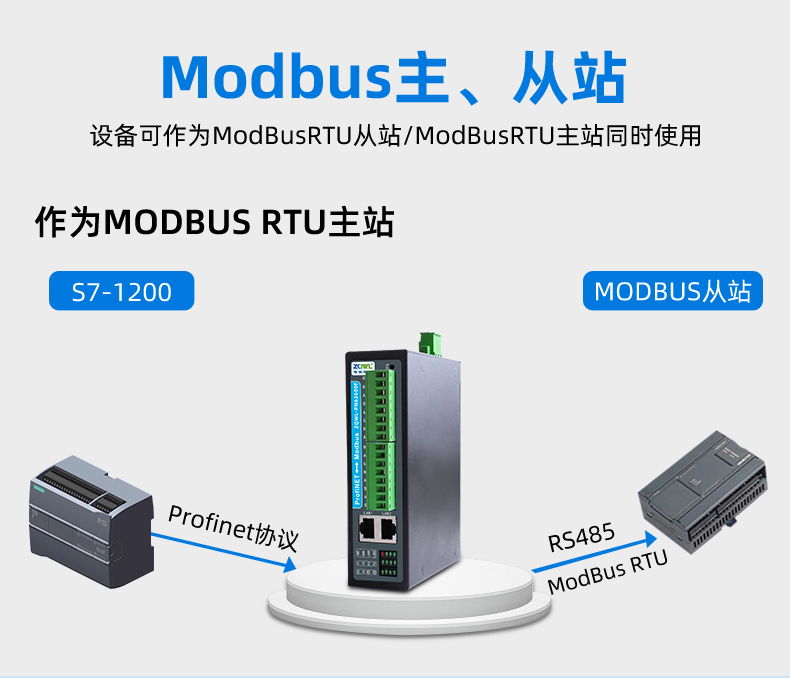

（一）Modbus RTU 主站模式

该模式适配西门子 S7-1200 这类 Profinet PLC 采集现场设备的场景，是工业项目里最常用的工作模式。

1.上行数据采集（Modbus 从站→Profinet PLC）

网关通过以太网和 S7-1200 PLC 建立 Profinet 通讯，同时切换为 Modbus RTU 主站，经 RS485 总线主动轮询下游 Modbus RTU 从站。拿到从站传回的寄存器数据后，网关完成协议转换与地址映射，把数据同步上传给 PLC。

2.下行控制下发（Profinet PLC→Modbus 从站）

S7-1200 PLC 下发控制指令给网关，网关将 Profinet 报文转为 Modbus RTU，通过 RS485 发送给现场 Modbus 从站，实现对终端设备的远程调控。

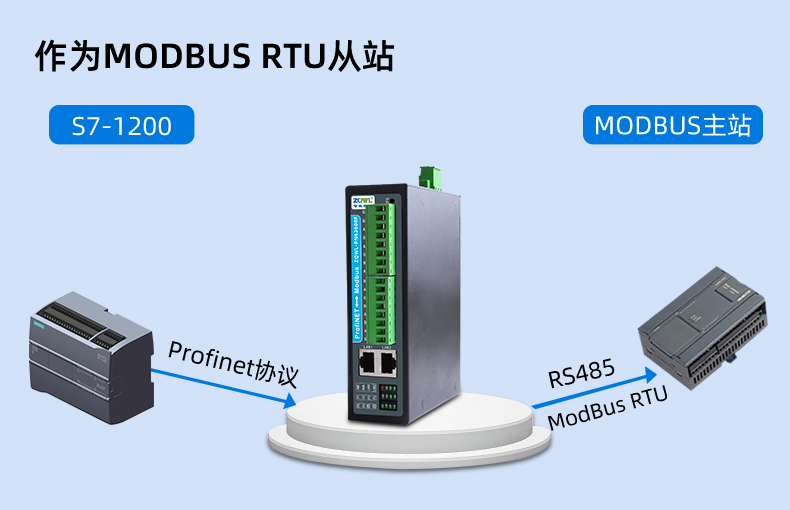

（二）Modbus RTU 从站模式

Modbus 从站模式，直接写入数据至网关同步至Profinet。

◉ 外部 Modbus 主站通过 RS485 将数据写入网关；

◉ 网关把数据同步映射到 Profinet 地址区，上传给 PLC；

也支持 PLC 侧数据反向应答给外部 Modbus 主站。

（三）Modbus TCP 转 RTU 模式

ModbusTcp 转ModbusRtu，实现以太网与串口的转换满足更多现场场景需求。

该功能可与 Profinet 协议转换同步运行，一台设备即可满足多类型协议组网需求。

（四）实时写入与在线轮询功能

这两项辅助功能，专门针对工业现场复杂工况设计，可有效提升通讯稳定性与效率。

1. 实时写入功能

常规模式下，仅当 PLC 数据发生变化时，网关才会向 Modbus 设备写入数据。如果 Modbus 从站断电重启，寄存器数据会丢失，导致两端数据不一致。开启该功能后，网关会持续将 PLC 侧数据写入 Modbus 寄存器，即使设备重启，也能快速完成数据同步，保证数据统一。

2. 在线轮询功能

开启后，网关会联动 Profinet 网络状态工作：

◉ Profinet 链路正常在线时，自动启动 Modbus 轮询；

◉ 一旦 Profinet 断开、PLC 离线，便立即停止轮询，避免无效指令占用总线资源，提升整体通讯效率。

四、通讯状态监测与故障诊断原理

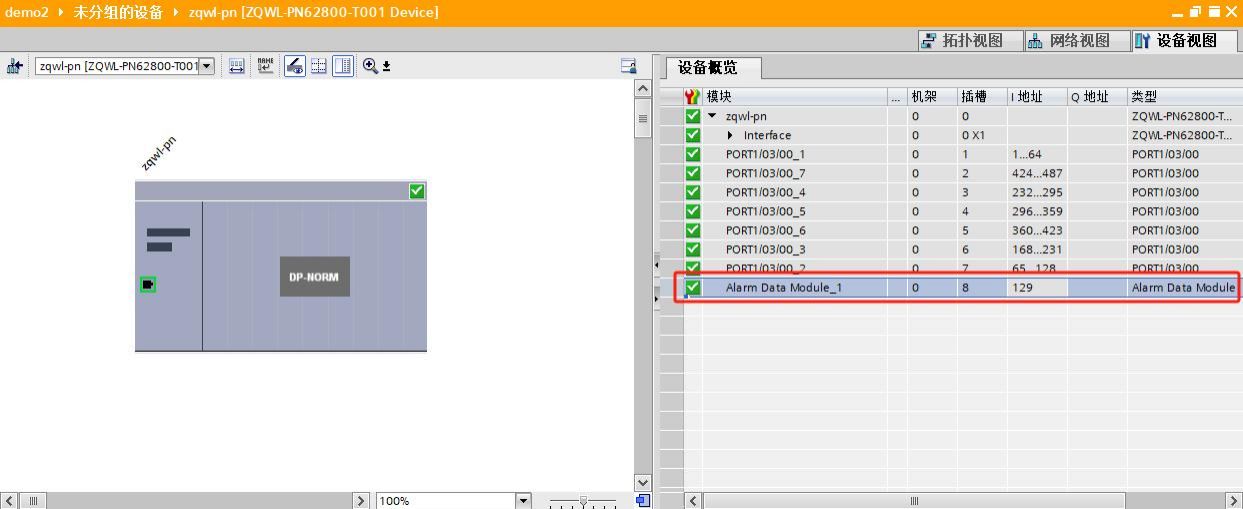

网关在 Profinet 侧设置了专用的状态数据区（状态插槽），每一条 Modbus 轮询指令都对应其中的一个状态位，实现了指令级别的状态反馈。

◉ 当状态位为 0 时，表示该条 Modbus 指令轮询通讯正常，数据收发稳定。

◉ 当状态位为 1 时，则代表该指令出现了异常，可能的原因包括指令超时、Modbus 从站离线、地址配置错误或校验失败等。

工程师只需在 PLC 中读取对应状态位，即可快速判断是哪一条指令、哪一台从站设备出现了通讯故障，无需再对现场所有设备进行逐一排查，极大提升了故障处理效率。

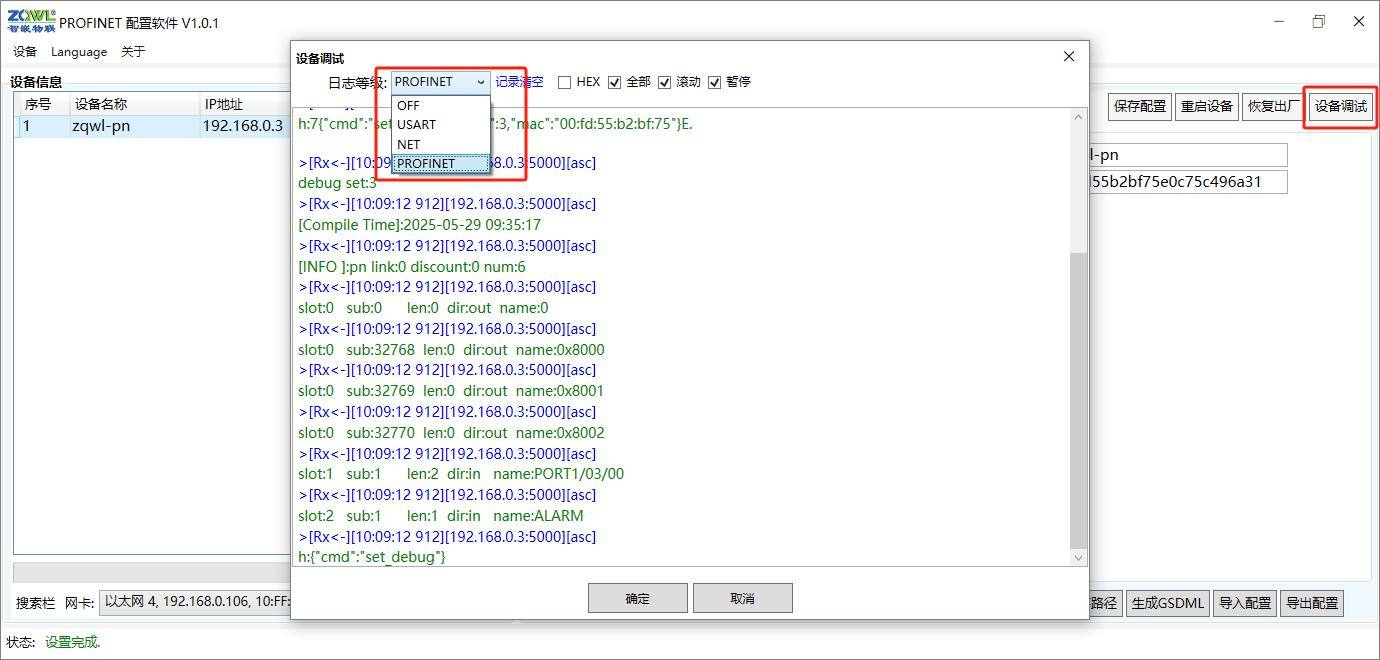

2. 全链路日志记录，助力深度问题排查

在从站离线或者第一次通信调试时、为方便进行调试。网关提供了调试日志功能，可展示Profinet 信息、网络信息、串口通信信息。

在通讯异常、数据错位或首次调试遇到问题时，工程师可以通过分析日志，快速定位报文解析失败、数据帧格式错误、丢包或干扰等深层原因，让问题排查有据可依。

五、常见问题及解决办法

以下为常见问题与解决办法、若无法解决请联系技术支持。

1.Profinet 无法连接/连接错误

● 设备名称与组态中配置不一致，名称不一致则无法连接。

● 检查GSD 文件选择与设备是否一致，若不一致则会数据映射出错导致连接出错。

● 检查内网IP 是否冲突，若出现IP 冲突则无法正常通信。

2.Profinet 采集数据值异常

● 检查GSD 是否对应、若GSD 文件与设备配置不对应可能会导致解析出错

● 检查设备配置，设备轮询可能配置错Modbus 点位。

3.无法采集到数据

● 检查串口接线或配置，可通过DEBUG 日志来查看串口通信过程

4.Profinet 断开问题

● 在工业现场复杂网络中可能出现波动网络传输出现延时或丢包导致Profinet 断开。

● 解决方法一：

调整Profinet 循环周期默认Profinet 数据交换周期为8ms、若不需要频繁交换数据则可以调大到16ms 或32ms。

● 解决方法二：

调整Profinet 循环看门狗时间、默认是三倍看门狗也就是24ms。若需要频繁交换数据又不想让其因为波动断开可调大看门狗、给网络留下波动空间即可提高连接稳定性。

六、总结

智嵌物联 Profinet 转 Modbus 网关的通讯核心，是依托工业级硬件接口，结合嵌入式程序完成协议解析、数据映射、报文封装、双向转发的全过程。搭配实时写入、在线轮询、状态监测、日志诊断等功能，网关进一步提升了通讯可靠性与易用性。在不改动原有 PLC 和现场终端设备程序的前提下，轻松实现 Profinet 与 Modbus 两大主流协议互通，广泛应用于工业数据采集、设备联网、产线改造、系统集成等各类自动化场景。
