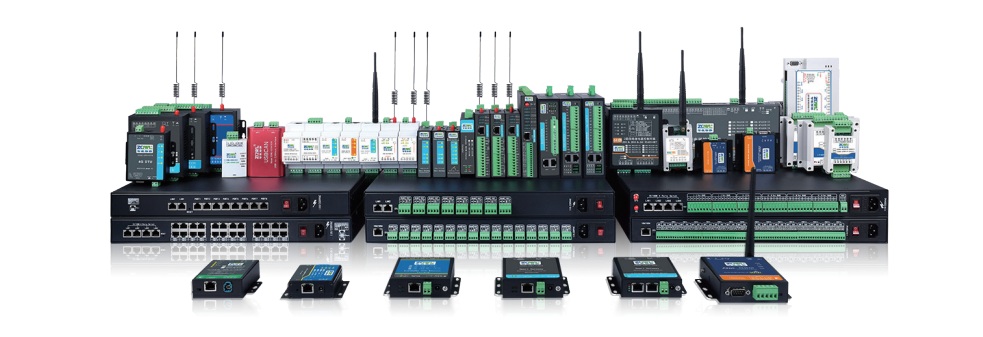

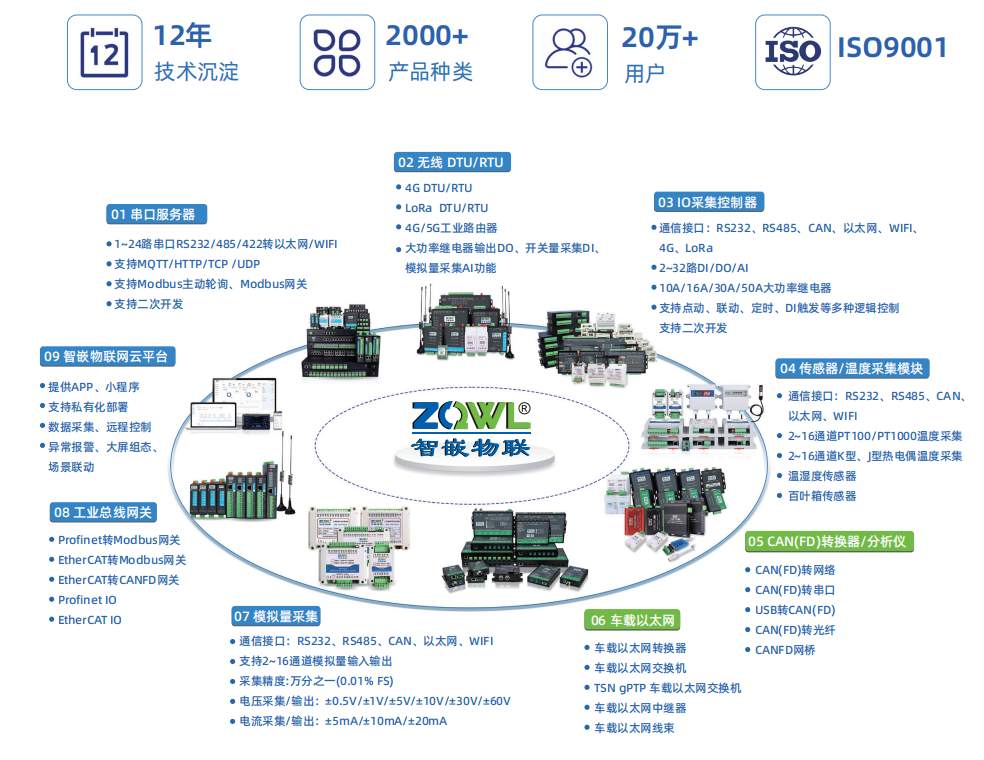

深圳智嵌物联网电子技术有限公司（简称“智嵌物联”）成立于2013，是一家集研发、生产、销售于一体 的高新技术型企业。公司深耕工业物联网行业十余年，可为客户提供以下系列产品：智嵌云平台、串口服务器、 边缘计算网关、4G/5G工业路由器、4G DTU/RTU、LORA DTU/RTU、IO继电器控制器、CAN(FD)转换器、车载 以太网转换器、TSN/gPTP车载以太网交换机、RS485集线器、模拟量采集器、PT100/PT1000温度采集、热电 偶温度采集、工业交换机、Profinet网关、EtherCAT网关等。

智嵌物联拥有自己的研发团队，研发实力雄厚，所有产品均自主研发，并通过了ISO9001国际质量管理体系 认证，产品品质可控。智嵌物联产品可定制开发，可OEM/ODM，有核心模块供客户集成。物联网项目一站式设 备供应商。

应用场景 Application scenario：

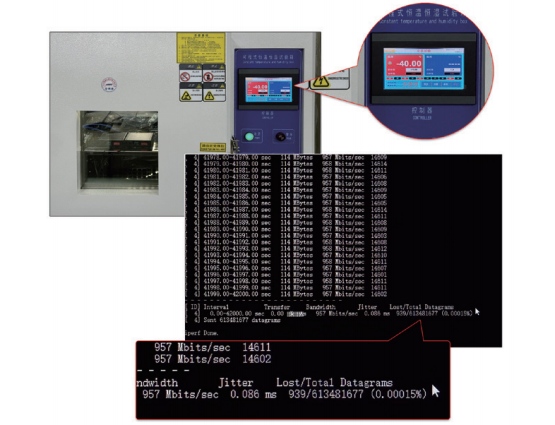

3.环境可靠性测试：分别长时间连续工作在-40°C和85°C环境下，设备稳定运行。

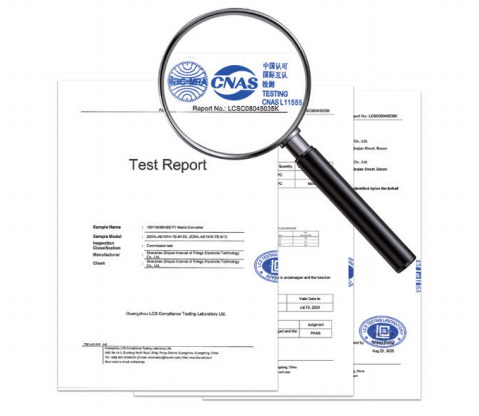

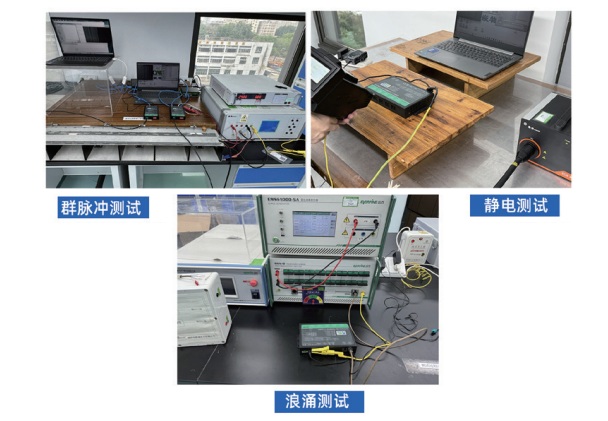

4.EMC测试：经过多级电磁环境严苛测试，复杂电气环境运行稳定。

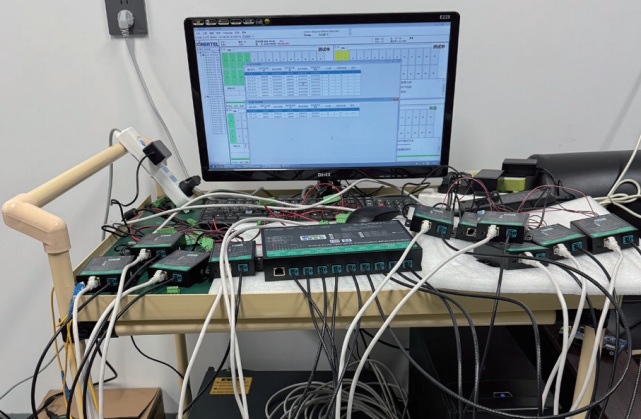

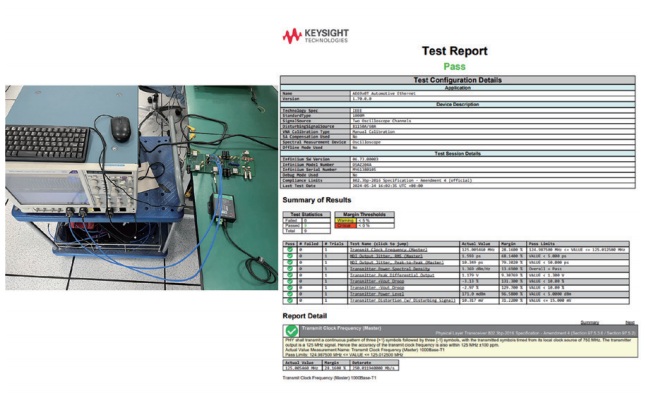

5.RFC2544测试：标准化网络性能基准测，验证转发、时延、吞吐核心能力。

6.网络打流测试：满负载流量压力实测，考核设备长时间高带宽运行稳定性。

车载以太网转换器

十兆车载以太网转换器

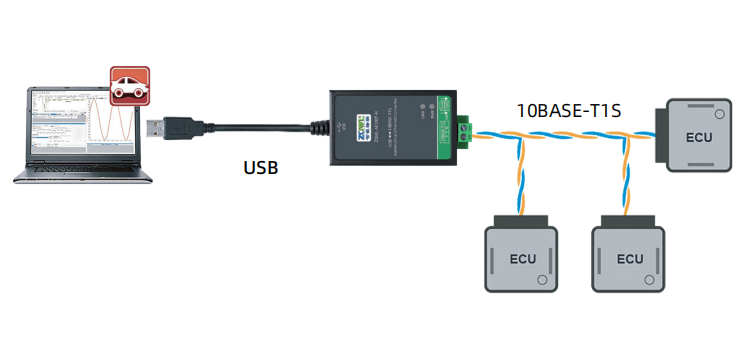

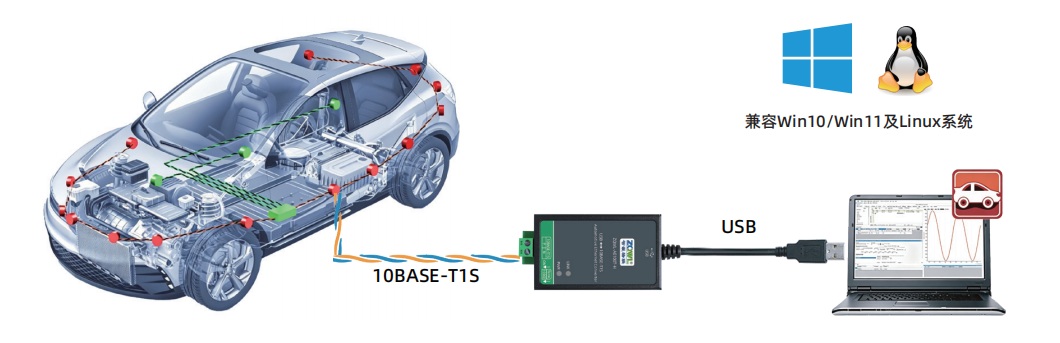

ZQWL-AE100T 是一款十兆车载以太网（10BASE-T1S）到 USB的转接器。可实现计算机与10BASE-T1S设备在物理层的点对点或多节点并联双向透明传输，不存储或修改任何以太网数据。其典型应用场景包括10BASE-T1S以太网数据采集、测试与分析、工业控制以及AVB(音视频桥接)系统等。

十兆车载以太网转换器选型表：

百兆车载以太网转换器

ZQWL-AE101B 是一款百兆车载以太网（100BASE-T1）到RJ45 普通以太网（100BASE-TX）的转接器。该设备实现了普通以太网和百兆车载以太网的物理层点对点的双向透明转换，不存储或修改任何以太网数据包。

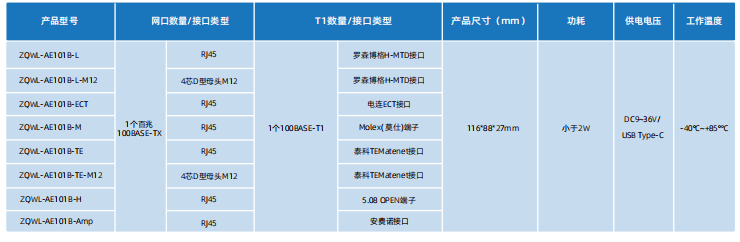

百兆车载以太网转换器选型表：

千兆车载以太网转换器

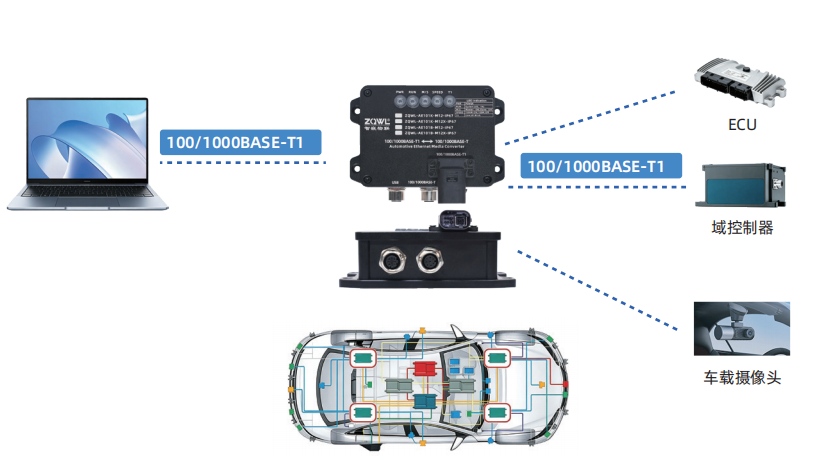

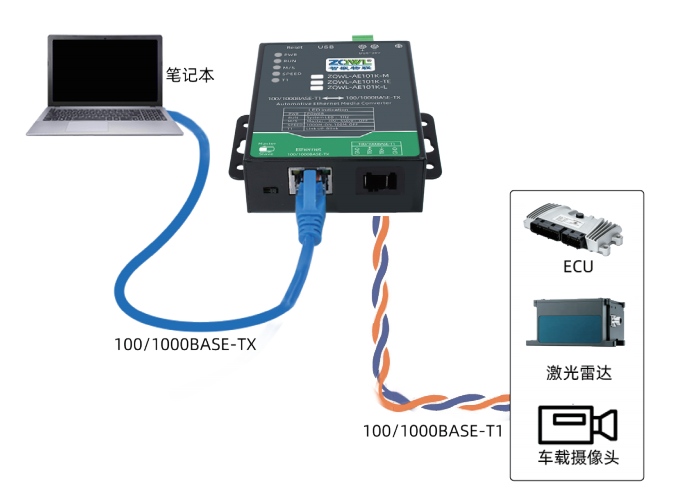

ZQWL-AE101K 是一款千兆车载以太网（100/1000BASE-T1）到 RJ45 普通以太网（100/1000BASE-TX）的转接器。该设备实现了普通以太网和千兆车载以太网的物理层点对点的双向透明转换，不存储或修改任何以太网数据包。

◆车规级设计。

◆DC9~36V宽压供电设计，支持12V/24V的供电系统。

◆1个车载以太网接口，100/1000BASE-T1，接口形式：Molex、H-MTD、TEMatenet、电连ECT、安费诺、5.08 OPEN 端子可选。

◆1个普通标准以太网100/1000BASE-T，RJ45接口。

◆支持 100/1000Mbps 通信；可自适应速度协商，无需设置。

◆支持全自动AUTO模式，适合产线自动化测试。

◆内置符合 OPEN Aliances 标准的 100/1000BASE-T1滤波器。

◆丰富的状态指示灯，方便定位问题。

◆支持OEM、ODM。

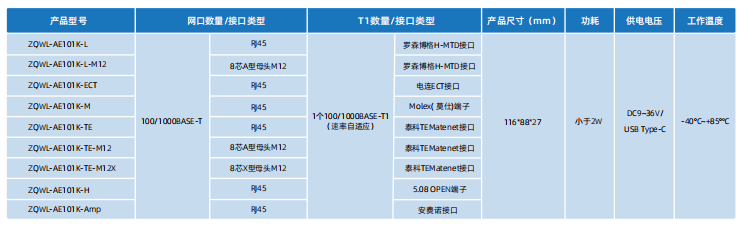

千兆车载以太网转换器选型表：

IP67 防水款千兆车载以太网转换器 ：

千兆防水车载以太网转换器选型表：

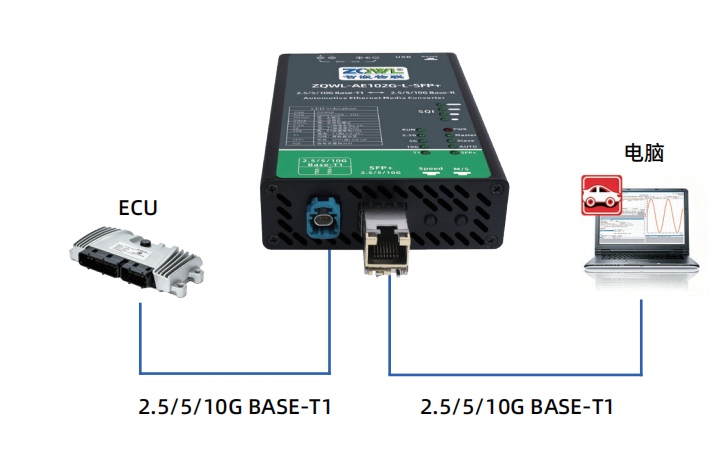

ZQWL-AE102G 是一款万兆车载以太网（2.5G/5G/10G BASE-T1）到 标准以太网（2.5G/5G/10G BASE-R）的转接器。该型号采用Marvell 的MV-Q3244 方案，国内首发的万兆车载以太网转换器方案。

该设备实现了标准以太网和万兆车载以太网的物理层点对点的双向透明转换，不存储或修改任何以太网数据包。作为媒介转换器，ZQWL-AE102G可以使电脑和汽车ECU直接交互，支持实现模拟节点、执行直接诊断或ECU刷写。

千兆车载以太网中继器

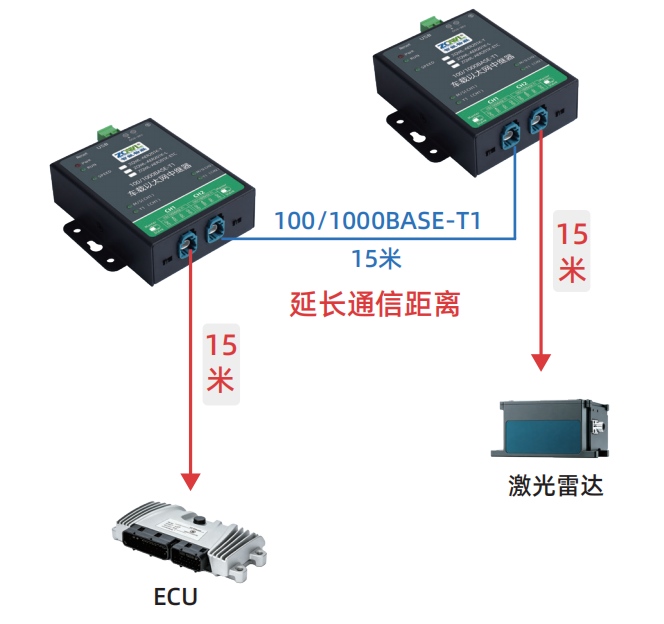

ZQWL-AER201K是一款千兆车载以太网中继器(100/1000BASE-T1)，车载以太网使用单对非屏蔽电缆可支持15m的传输距离，如果用户现场需要更远的传输距离，车载以太网中继器ZQWL-AER201K，可以完美解决这个问题。

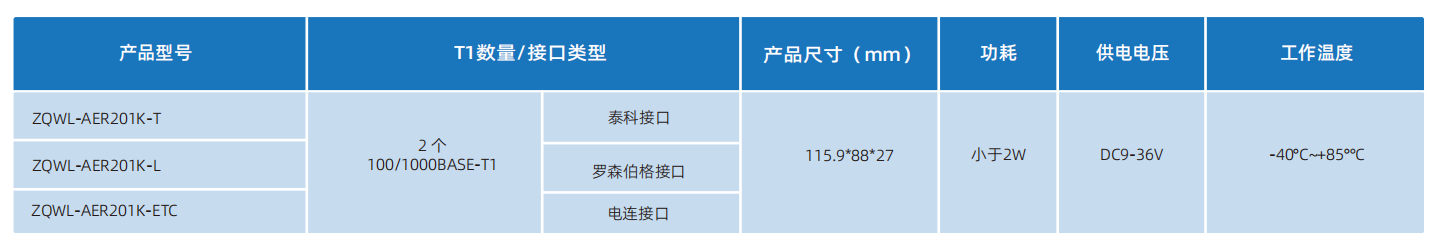

千兆车载以太网中继器选型表：

主要功能：

1、gPTP时间同步：AES8632 支持gPTP 功能，端口可选择主从时钟角色，可作为从时钟节点同步主时钟时间，同时其主端口也可作为主时钟向下传递时钟时间。其 gPTP 版本支持 802.1AS-2020 和 802.1AS-2011。ASE8632 转发多个1000BASE-T1 激光雷达、毫米波雷达、高清摄像头、域控的数据到工控机，并对各雷达进行 gPTP 时钟同步。 时钟同步主时钟（Master Clock）选择：可外接主时钟，通过T1 或者SFP+/RJ45 端口外接，支持gPTP 协议（802.1AS-2020、802.1AS-2021）,同步精度可达到亚微秒级。如果主时钟用 PPS 信号，需要额外连接一个时钟同步转换盒。

2、 镜像监控：在不影响被监听设备正常通信的情况下，可抓取被监听端口的所有报文数据并发到监听端口，便于工程师发现问题、定位问题，提高效率。可以将不同组的数据分别发送到对应的监听端口。配合交换机的端口隔离模式，实现不同端口组之间数据互不干扰。右侧框图可以实现4路数据注入、4路数据采集、4路数据旁路监听。

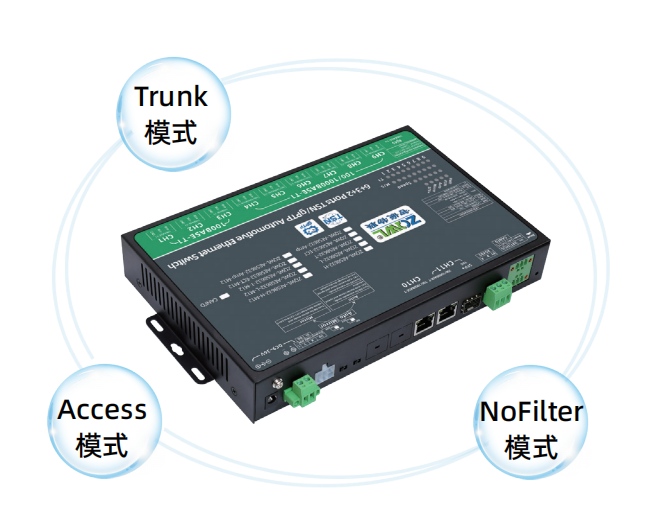

3、VLAN：设备支持VLAN功能，可通过配置软件配置VLAN id、Trunk模式、Access模式、NoFilter模式。

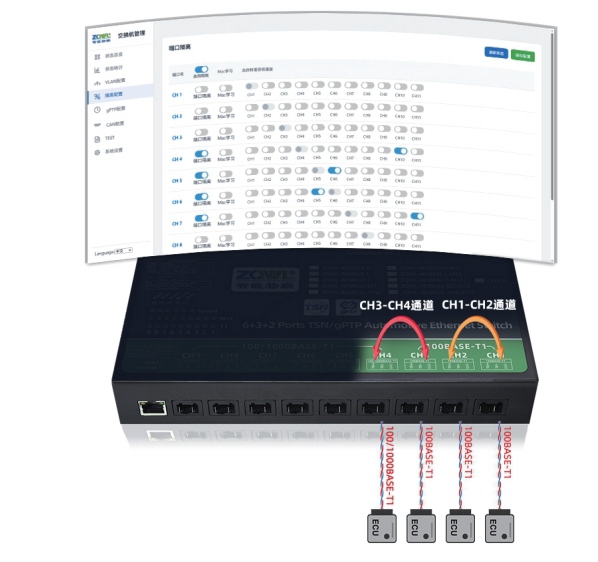

4、端口隔离：通过web网页配置，可以配置交换机的隔离功能。隔离端口之间无法通信，隔离端口与其他非隔离端口可以通信。举例:CH1与CH2之间相互通信，与其他端口不通信;CH3与CH4之间相互通信，与其他端口不通信。

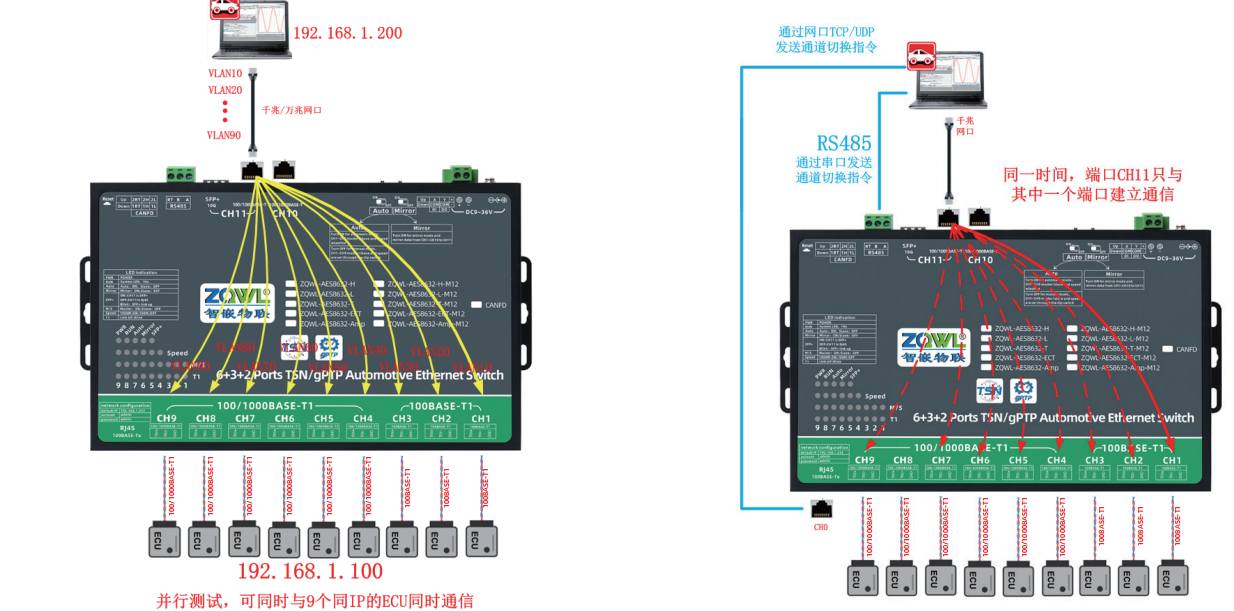

1.并行测试方案：基于车载交换机VLAN功能，实现多台相同IP设备并行测试。

2.单通道轮询测试方案：通过指令轮询控制交换机端口使能的方式，实现多台相同IP设备并串行测试。

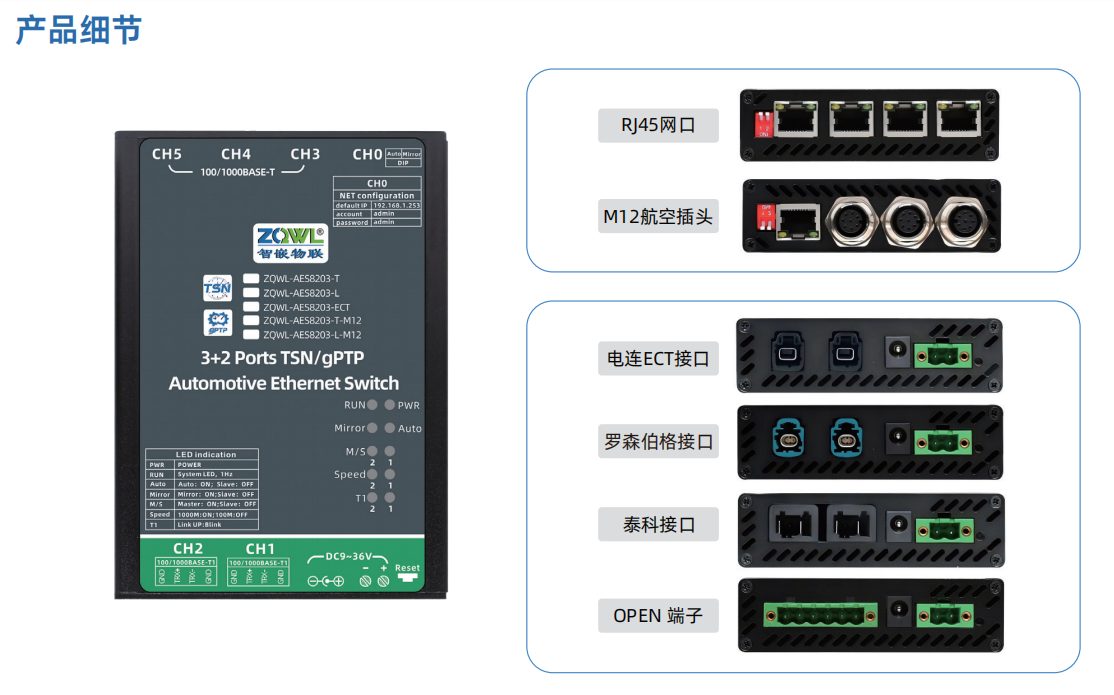

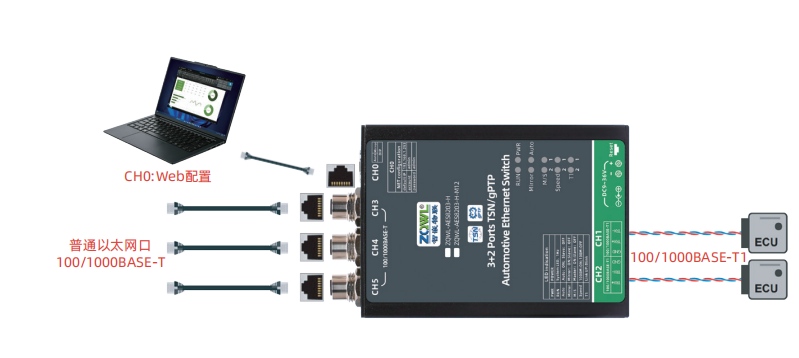

2+3端口（2路千兆T1+3路千兆网口）：

典型应用：台架测试、车载以太网监听、ECU刷写、激光雷达/毫米波雷达/摄像头/ADAS等测试、gPTP时钟同步系统搭建等。

2+3端口车载以太网交换机选型表：

2+6端口（2路千兆T1+6路千兆网口）

典型应用：台架测试、车载以太网监听、ECU刷写、激光雷达/毫米波雷达/摄像头/ADAS等测试、gPTP时钟同步系统搭建等。

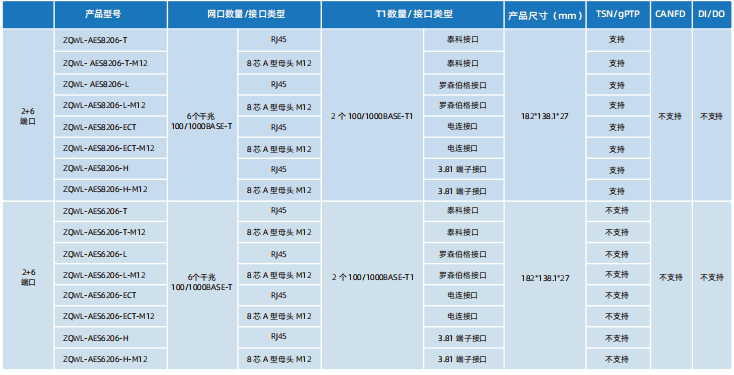

2+6端口车载以太网交换机选型表

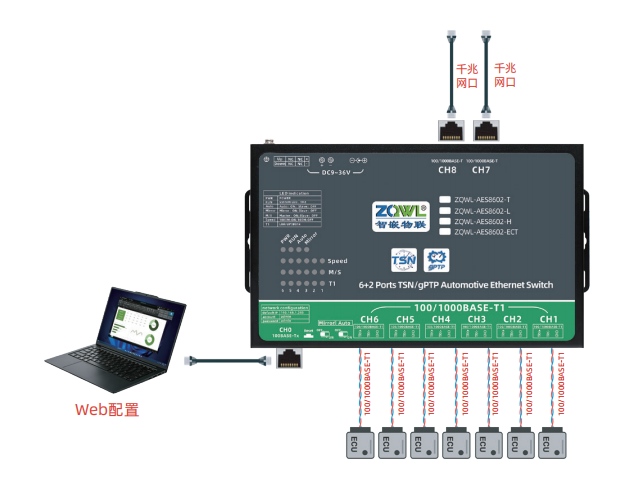

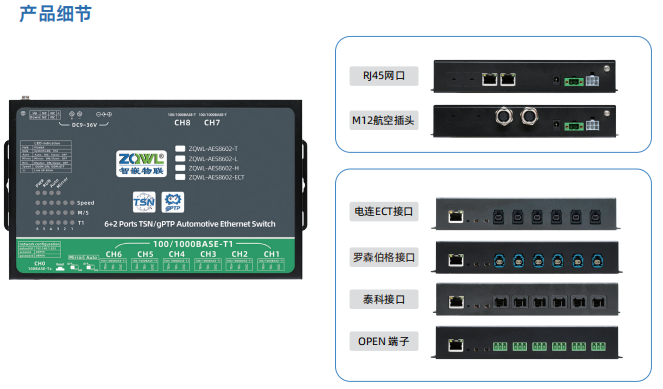

6+2端口（6路千兆T1+2路千兆网口）

ZQWL-AES8602 是智嵌物联自主研发生产的一款 2+6 端口千兆车载以太网（100/1000BASE-T1）、支持 gPTP时间敏感网络的交换机。具有 2 个 RJ45 千兆网口（100BASE-Tx/1000BASE-T）、6 个千兆车载以太网接口（100/1000BASE-T1）；

设备支持镜像监控模式、VLAN、端口隔离、TSN、gPTP等；该设备是最通用的车载以太网工具，可作为动态监听工具、媒介转换器、车载以太网交换机来使用。

典型应用：台架测试、车载以太网监听、ECU刷写、激光雷达/毫米波雷达/摄像头/ADAS等测试、gPTP时钟同步系统搭建等。

◆6 个千兆车载以太网接口，100/1000BASE-T1。

◆2 个千兆普通标准以太网 100BASE-Tx/1000BASE-T。

◆支持 TSN/gPTP 时钟同步，支持 802.1AS-2020、802.1AS-2021。

◆TSN/AVB 协议族(802.1Qav/bv/at/ci/bu)。

◆支持 802.1CB 帧复制和消除，支持 IGMP/MLD Snooping。

◆支持镜像监控模式。

◆支持 VLAN 功能，可配置 VLAN id、Trunk 模式、Access 模式。

◆支持端口隔离功能，支持 TC10 休眠和唤醒，支持线束诊断，支持 PMA 测试。

◆内置符合 OPEN Aliances 标准的 100/1000BASE-T1 滤波器。

◆支持相同IP设备串行或并行测试。

典型应用场景

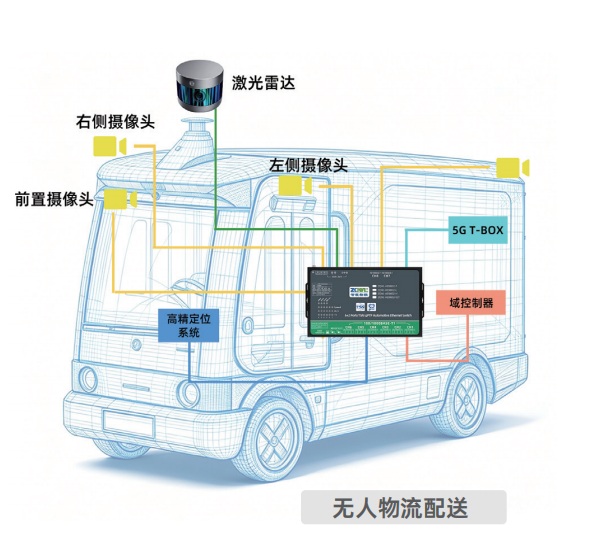

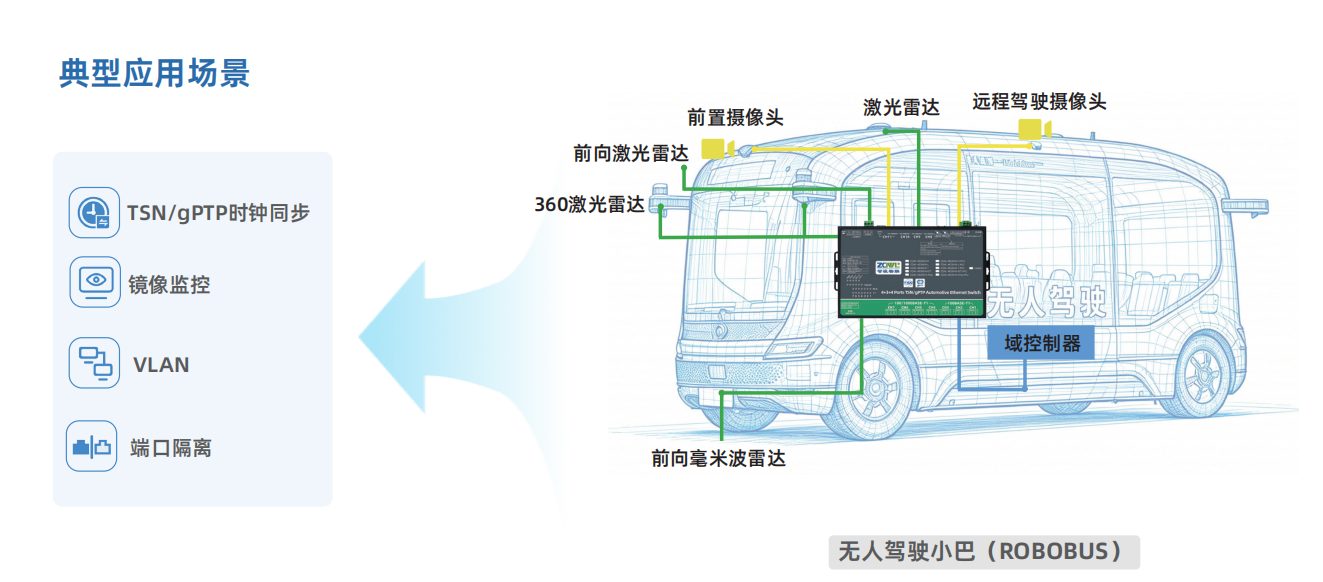

无人物流配送车的激光雷达点云数据、车载摄像头的视频数据、高精定位模块的测距数据经车载以太网交换机统一汇聚，高速转发至域控制器进行数据处理。

交换机支持 gPTP时钟同步协议，可给全车所有传感器、计算单元做纳秒级时间戳校准，实现微秒级传输时延、极低抖动。

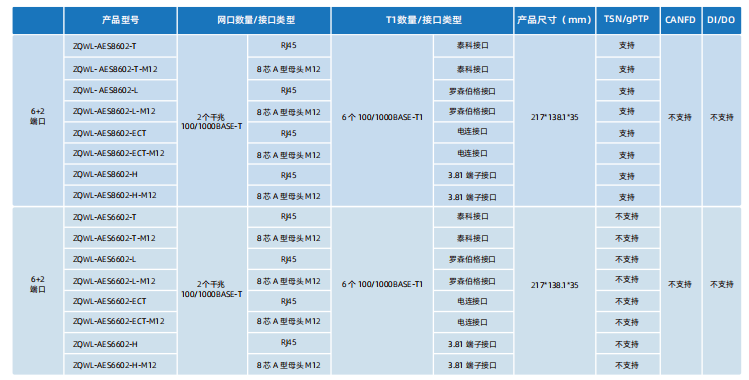

6+2端口车载以太网交换机选型表

4+4端口（4路千兆T1+4路千兆网口）

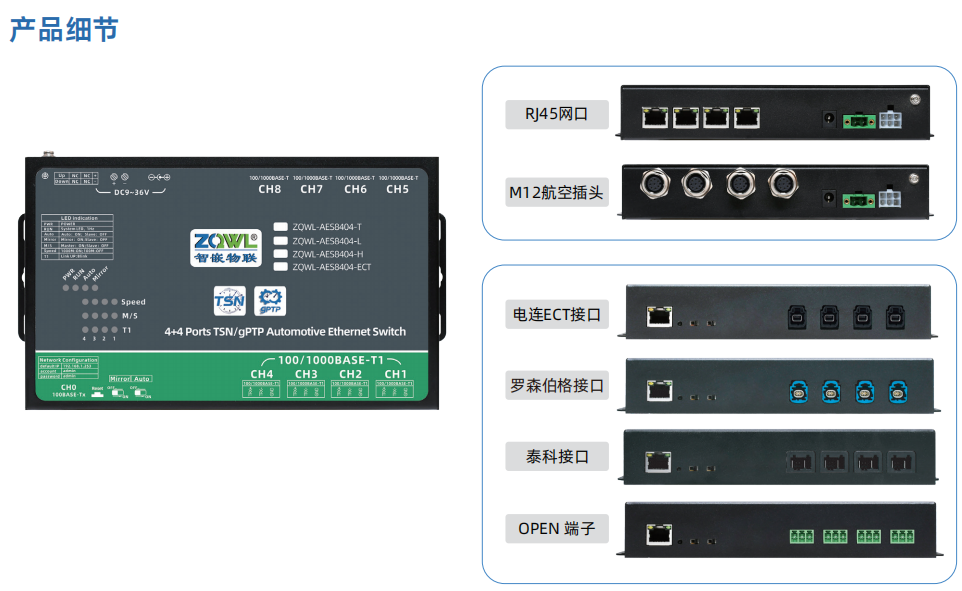

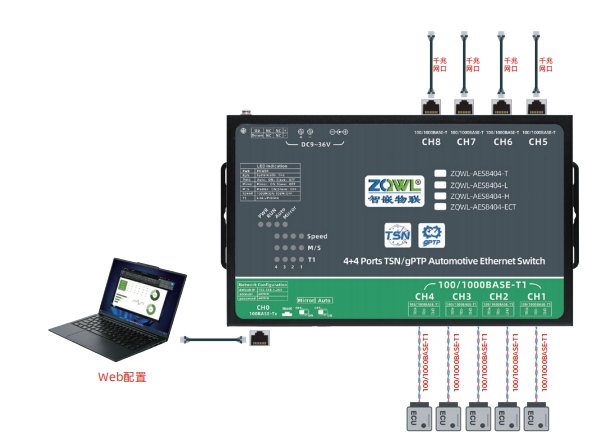

ZQWL-AES8404 是智嵌物联自主研发生产的一款 4+4 端口千兆车载以太网（100/1000BASE-T1）、支持、802.1CB帧复制和消除、支持 gPTP时间敏感网络的交换机。具有 4 个 RJ45 千兆网口（100BASE-Tx/1000BASE-T）、4 个千兆车载以太网接口（100/1000BASE-T1）；

设备支持镜像监控模式、VLAN、端口隔离、TSN、gPTP等；该设备是最通用的车载以太网工具，可作为动态监听工具、媒介转换器、车载以太网交换机来使用。

典型应用：台架测试、车载以太网监听、ECU刷写、激光雷达/毫米波雷达/摄像头/ADAS 等测试、gPTP 时钟同步系统搭建等。

◆4个千兆车载以太网接口，100/1000BASE-T1。

◆4个千兆普通标准以太网 100BASE-Tx/1000BASE-T。

◆支持 TSN/gPTP 时钟同步，支持 802.1AS-2020、802.1AS-2021。

◆TSN/AVB 协议族(802.1Qav/bv/at/ci/bu)。

◆支持 802.1CB 帧复制和消除，支持 IGMP/MLD Snooping。

◆支持镜像监控模式。

◆支持 VLAN 功能，可配置 VLAN id、Trunk 模式、Access 模式。

◆支持端口隔离功能，支持 TC10 休眠和唤醒，支持线束诊断，支持 PMA 测试。

◆内置符合 OPEN Aliances 标准的 100/1000BASE-T1 滤波器。

◆支持相同IP设备串行或并行测试。

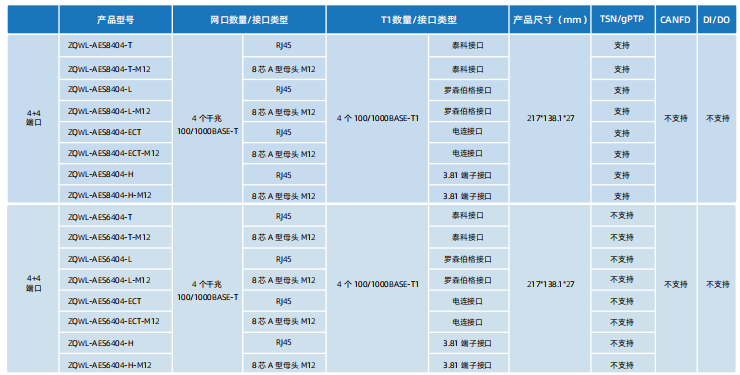

4+4端口车载以太网交换机选型表

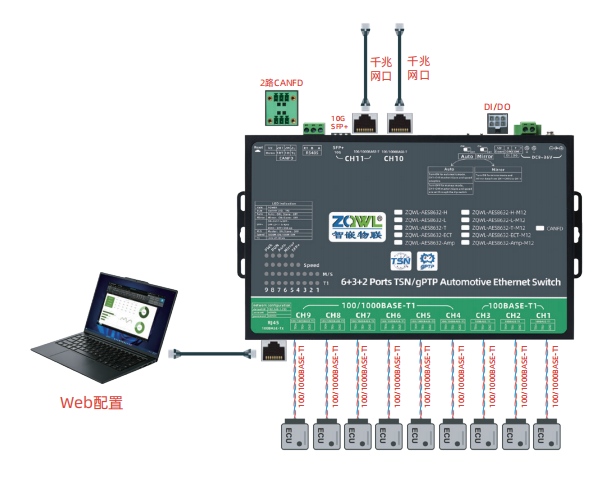

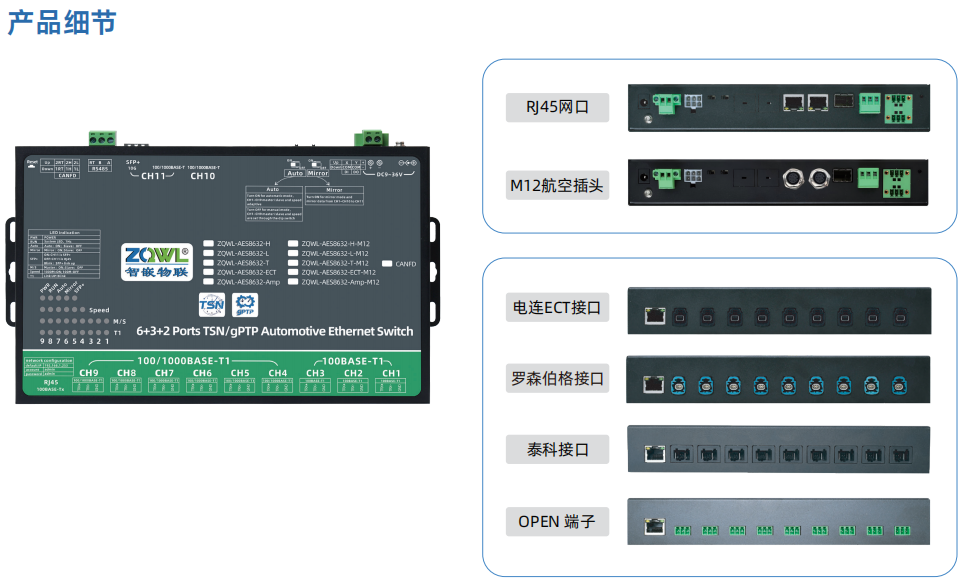

6+3+2端口（6路千兆T1+3路百兆T1+2路千兆/万兆网口）

ZQWL-AES8632 是智嵌物联自主研发生产的一款 2+3+6 端口千兆车载以太网（100/1000BASE-T1）、支持 gPTP时间敏感网络的交换机。具有 2 个 RJ45 千兆网口（100BASE-Tx/1000BASE-T）、3 个 百兆车载以太网接口（100BASE-T1）、6 个千兆车载以太网接口（100/1000BASE-T1）、2 路 CANFD(选配)、1 路 DI输入、1 路 DO 输出；

设备支持镜像监控模式、VLAN、端口隔离、TSN、gPTP等；该设备是最通用的车载以太网工具，可作为动态监听工具、媒介转换器、车载以太网交换机来使用。

典型应用：台架测试、车载以太网监听、ECU刷写、激光雷达/毫米波雷达/摄像头/ADAS等测试、gPTP时钟同步系统搭建等。

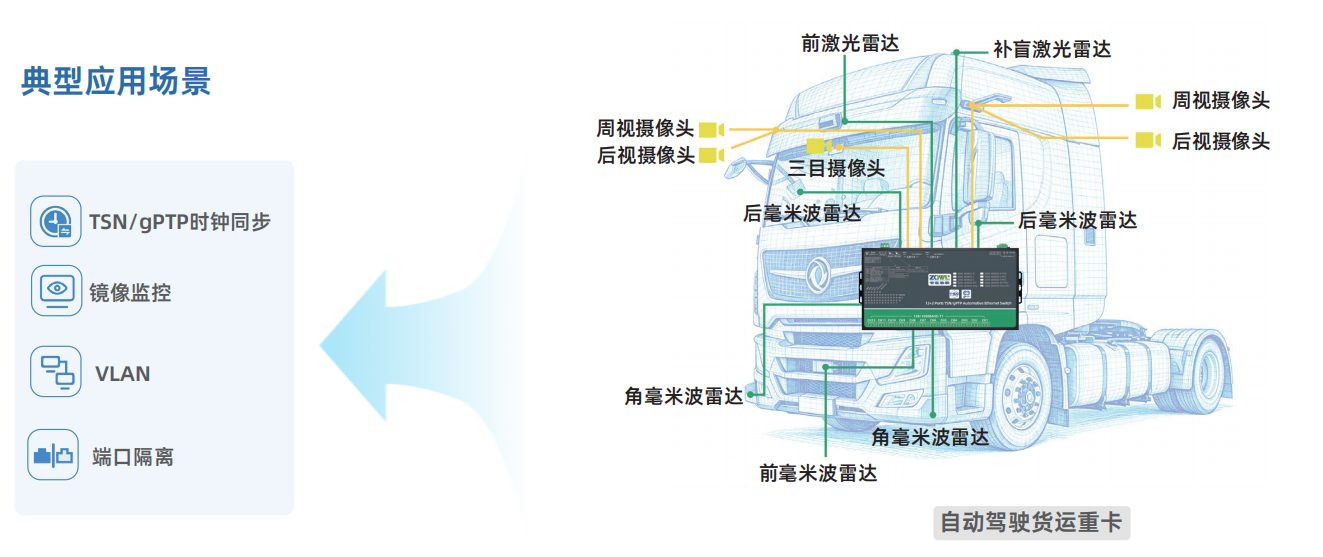

典型应用场景

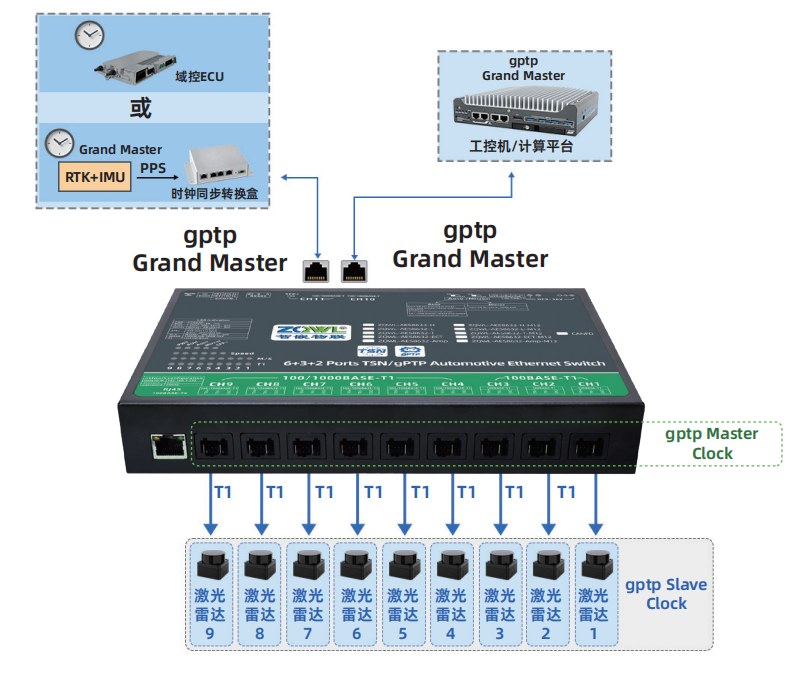

通过ISO 16750-3:2023汽车震动测试，可轻松应对矿车级别震动支持gPTP时钟同步，可对接入交换机的所有传感器、域控ECU等设备进行时间同步。

镜像Bypass监控功能，可对交换机的每个端口进行数据监控。

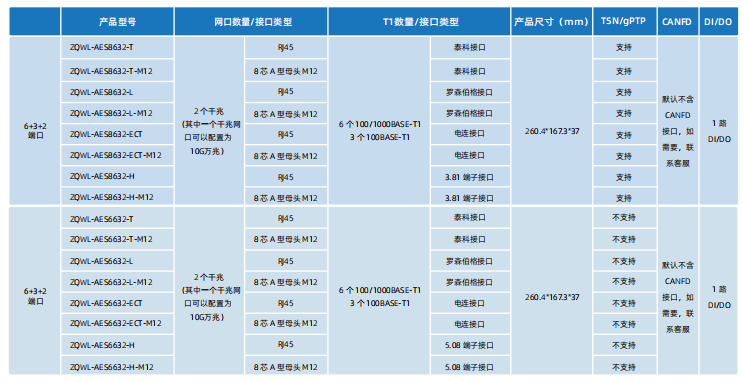

6+3+2端口车载以太网交换机选型表

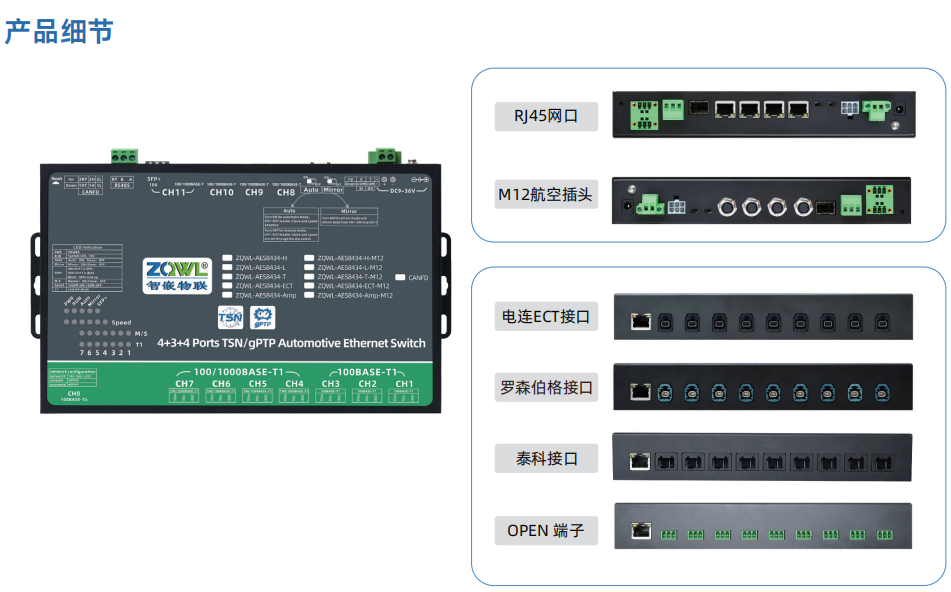

4+3+4端口（4路千兆T1+3路百兆T1+4路千兆/万兆网口）

ZQWL-AES8434 是智嵌物联自主研发生产的一款 4+3+4 端口千兆车载以太网（100/1000BASE-T1）、支持 gPTP时间敏感网络的交换机。具有 4 个 RJ45 千兆网口（100BASE-Tx/1000BASE-T）、3 个百兆车载以太网接口（100BASE-T1）、4 个千兆车载以太网接口（100/1000BASE-T1）、2 路 CANFD(选配)、1 路 DI输入、1 路 DO 输出；

设备支持镜像监控模式、VLAN、端口隔离、TSN、gPTP等；该设备是最通用的车载以太网工具，可作为动态监听工具、媒介转换器、车载以太网交换机来使用。

典型应用：台架测试、车载以太网监听、ECU刷写、激光雷达/毫米波雷达/摄像头/ADAS等测试、gPTP时钟同步系统搭建等。

◆4 个千兆车载以太网接口，100/1000BASE-T1。

◆3 个百兆车载以太网接口，100BASE-T1。

◆4 个千兆普通标准以太网 100BASE-Tx/1000BASE-T。

◆1 个 10G 万兆 SFP+接口，1 个百兆网口。

◆2 路 CAN FD ，实现以太网与 CAN FD 之间的协议转换。（选配，需要联系客服）

◆支持 TSN/gPTP 时钟同步，支持 802.1AS-2020、802.1AS-2021。

◆TSN/AVB 协议族(802.1Qav/bv/at/ci/bu)。

◆支持 802.1CB 帧复制和消除，支持 IGMP/MLD Snooping。

◆支持镜像监控模式。

◆支持 VLAN 功能，可配置 VLAN id、Trunk 模式、Access 模式。

◆支持端口隔离功能，支持 TC10 休眠和唤醒，支持线束诊断，支持 PMA 测试。

◆内置符合 OPEN Aliances 标准的 100/1000BASE-T1 滤波器。

◆支持相同IP设备串行或并行测试。

4+3+4端口车载以太网交换机选型表

◆6 个千兆普通标准以太网 100BASE-Tx/1000BASE-T。

◆2 个 10G 万兆 SFP+接口，1 个百兆网口。

◆支持 TSN/gPTP 时钟同步，支持 802.1AS-2020、802.1AS-2021。

◆TSN/AVB 协议族(802.1Qav/bv/at/ci/bu)。

◆支持 802.1CB 帧复制和消除，支持 IGMP/MLD Snooping。

◆支持镜像监控模式。

◆支持 VLAN 功能，可配置 VLAN id、Trunk 模式、Access 模式。

◆支持端口隔离功能，支持 TC10 休眠和唤醒，支持线束诊断，支持 PMA 测试。

◆内置符合 OPEN Aliances 标准的 100/1000BASE-T1 滤波器。

◆支持相同IP设备串行或并行测试。

gPTP时间同步：可对接入交换机的设备进行时间同步。

数据镜像监控：交换机可配置多个镜像监控端口，可监听多组传感器数据。

支持端口隔离配置：被隔离的端口之间不会相互影响，配合交换机的镜像功能，可以实现多组设备之间正常通信的数据进入交换机的不同端口，以方便后续数据分析。

8+6端口车载以太网交换机选型表

10+4端口（10路千兆T1+4路千兆/万兆网口）

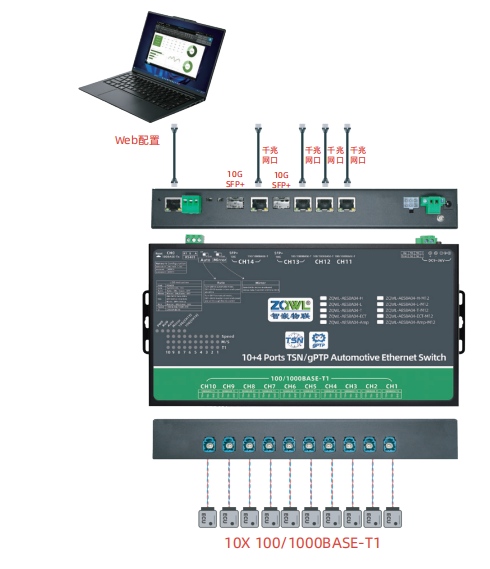

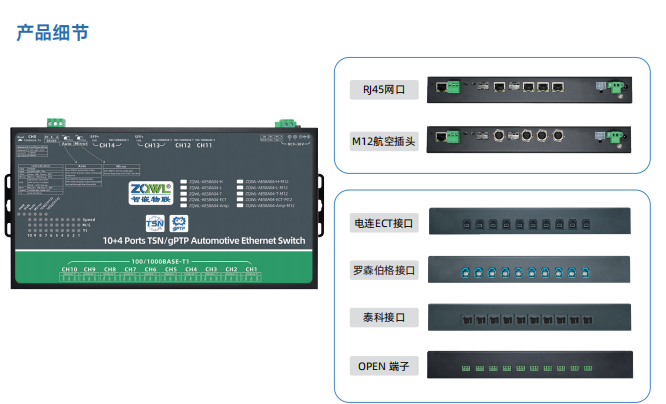

ZQWL-AES8A04 是智嵌物联自主研发生产的一款 10+4 端口千兆车载以太网（100/1000BASE-T1）、支持 gPTP时间敏感网络、802.1CB 帧复制和消除的交换机。具有 4 个 RJ45 千兆网口（100BASE-Tx/1000BASE-T）、2 个 10G 万兆接口、10 个千兆车载以太网接口（100/1000BASE-T1）；

设备支持镜像监控模式、VLAN、端口隔离、TSN、gPTP、802.1CB 等；该设备是最通用的车载以太网工具，可作为动态监听工具、媒介转换器、车载以太网交换机来使用。

典型应用：台架测试、车载以太网监听、ECU刷写、激光雷达/毫米波雷达/摄像头/ADAS 等测试、gPTP 时钟同步系统搭建等。

◆10个千兆车载以太网接口，100/1000BASE-T1。

◆4个千兆普通标准以太网 100BASE-Tx/1000BASE-T。

◆2 个 10G 万兆 SFP+接口。

◆支持 TSN/gPTP 时钟同步，支持 802.1AS-2020、802.1AS-2021。

◆TSN/AVB 协议族(802.1Qav/bv/at/ci/bu)。

◆支持 802.1CB 帧复制和消除，支持 IGMP/MLD Snooping。

◆支持镜像监控模式。

◆支持 VLAN 功能，可配置 VLAN id、Trunk 模式、Access 模式。

◆支持端口隔离功能，支持 TC10 休眠和唤醒，支持线束诊断，支持 PMA 测试。

◆内置符合 OPEN Aliances 标准的 100/1000BASE-T1 滤波器。

◆支持相同IP设备串行或并行测试。

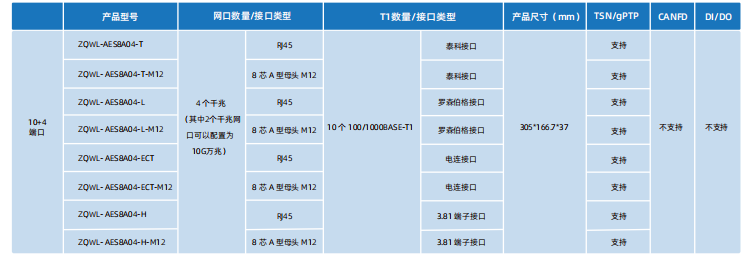

10+4端口车载以太网交换机选型表

12+2端口（12路千兆T1+2路千兆/万兆网口）

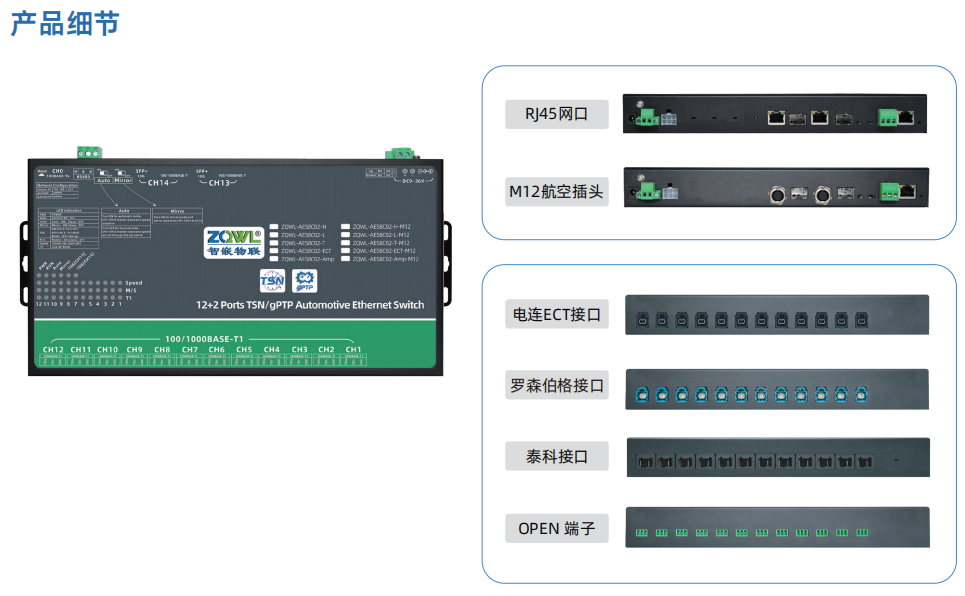

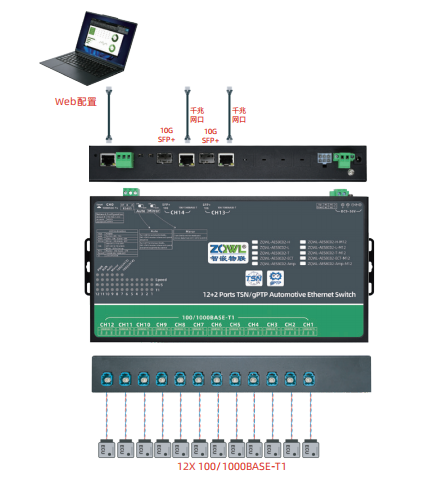

ZQWL-AES8C02 是智嵌物联自主研发生产的一款 12+2 端口千兆车载以太网（100/1000BASE-T1）、支持 gPTP时间敏感网络、802.1CB 帧复制和消除的交换机。具有 2 个 RJ45 千兆网口（100BASE-Tx/1000BASE-T）、2 个 10G 万兆接口、12 个千兆车载以太网接口（100/1000BASE-T1）；

设备支持镜像监控模式、VLAN、端口隔离、TSN、gPTP、802.1CB 等；该设备是最通用的车载以太网工具，可作为动态监听工具、媒介转换器、车载以太网交换机来使用。

典型应用：台架测试、车载以太网监听、ECU刷写、激光雷达/毫米波雷达/摄像头/ADAS 等测试、gPTP 时钟同步系统搭建等。

◆12个千兆车载以太网接口，100/1000BASE-T1。

◆2个千兆普通标准以太网 100BASE-Tx/1000BASE-T。

◆2 个 10G 万兆 SFP+接口。

◆1 路 RS485 接口。

◆支持 TSN/gPTP 时钟同步，支持 802.1AS-2020、802.1AS-2021。

◆TSN/AVB 协议族(802.1Qav/bv/at/ci/bu)。

◆支持 802.1CB 帧复制和消除，支持 IGMP/MLD Snooping。

◆支持镜像监控模式。

◆支持 VLAN 功能，可配置 VLAN id、Trunk 模式、Access 模式。

◆支持端口隔离功能，支持 TC10 休眠和唤醒，支持线束诊断，支持 PMA 测试。

◆内置符合 OPEN Aliances 标准的 100/1000BASE-T1 滤波器。

◆支持相同IP设备串行或并行测试。

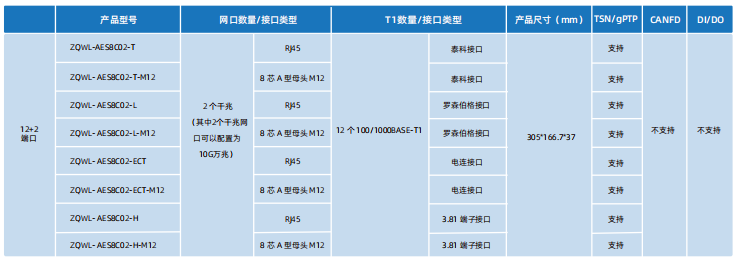

12+2端口车载以太网交换机选型表

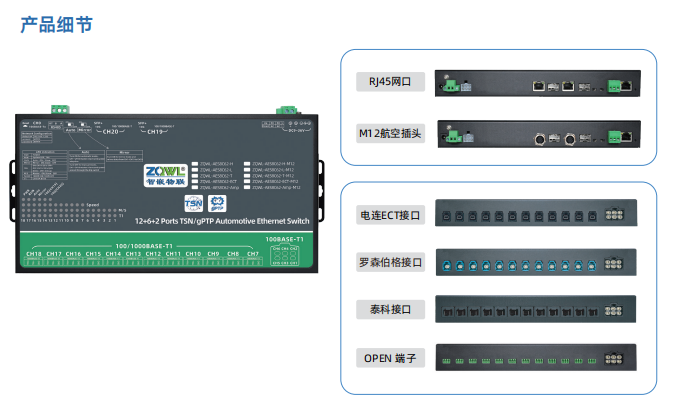

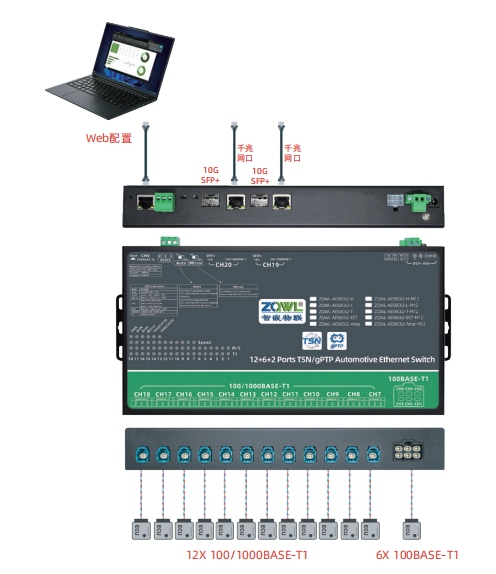

12+6+2端口（12路千兆T1+6路百兆T1+2路千兆/万兆网口）

ZQWL-AES8C62 是智嵌物联自主研发生产的一款 12+6+2 端口千兆车载以太网（100/1000BASE-T1）、支持 gPTP时间敏感网络、802.1CB 帧复制和消除的交换机。具有 2 个 RJ45 千兆网口（100BASE-Tx/1000BASE-T）、2 个 10G 万兆接口、6 个百兆车载以太网接口（100BASE-T1）、12 个千兆车载以太网接口（100/1000BASE-T1）；

设备支持镜像监控模式、VLAN、端口隔离、TSN、gPTP、802.1CB 等；该设备是最通用的车载以太网工具，可作为动态监听工具、媒介转换器、车载以太网交换机来使用。

典型应用：台架测试、车载以太网监听、ECU刷写、激光雷达/毫米波雷达/摄像头/ADAS 等测试、gPTP 时钟同步系统搭建等。

◆12 个千兆车载以太网接口，100/1000BASE-T1。

◆6 个百兆车载以太网接口，100BASE-T1。

◆2 个千兆普通标准以太网 100BASE-Tx/1000BASE-T。

◆2 个 10G 万兆 SFP+接口。

◆1 路 RS485 接口。

◆支持 TSN/gPTP 时钟同步，支持 802.1AS-2020、802.1AS-2021。

◆TSN/AVB 协议族(802.1Qav/bv/at/ci/bu)。

◆支持 802.1CB 帧复制和消除，支持 IGMP/MLD Snooping。

◆支持镜像监控模式。

◆支持 VLAN 功能，可配置 VLAN id、Trunk 模式、Access 模式。

◆支持端口隔离功能，支持 TC10 休眠和唤醒，支持线束诊断，支持 PMA 测试。

◆内置符合 OPEN Aliances 标准的 100/1000BASE-T1 滤波器。

◆支持相同IP设备串行或并行测试。

典型应用场景

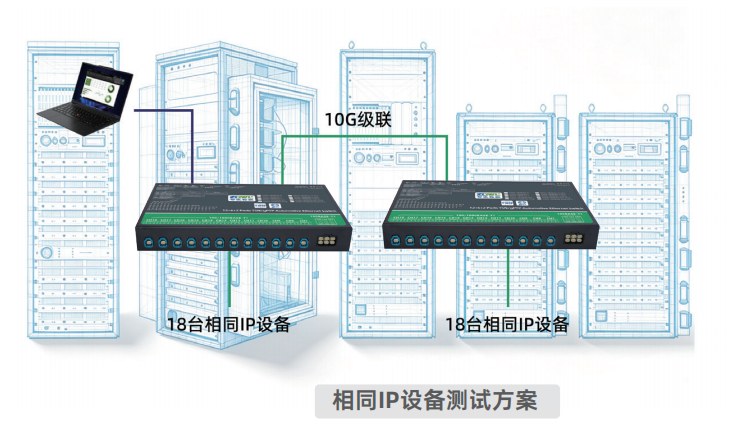

并行测试方案：基于车载交换机VLAN功能，实现多台相同IP设备并行测试。

单通道轮询测试方案：通过指令轮询控制交换机端口使能的方式，实现多台相同IP设备并串行测试。可同时进行多达18台相同IP的设备测试。支持交换机级联，以实现更多数量的相同IP设备测试。

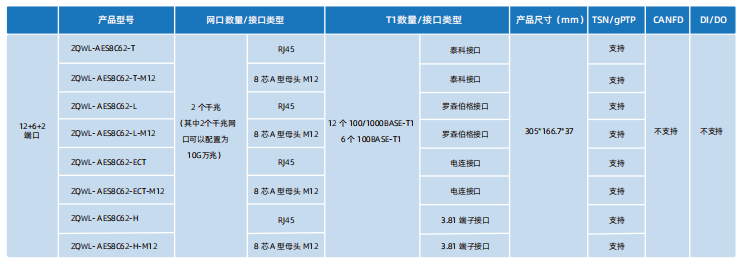

12+6+2端口车载以太网交换机选型表

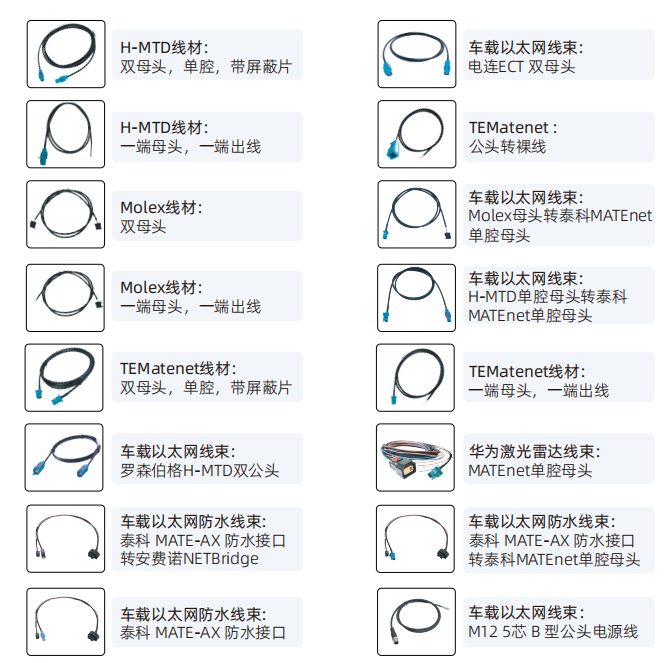

智嵌物联可为客户提供罗森伯格 H-MTD、泰科 TEMatenet、莫仕 Molex、安费诺、电连ECT 等端口的车载以太网线束，其他接口的可联系客服定制，一根也定制！

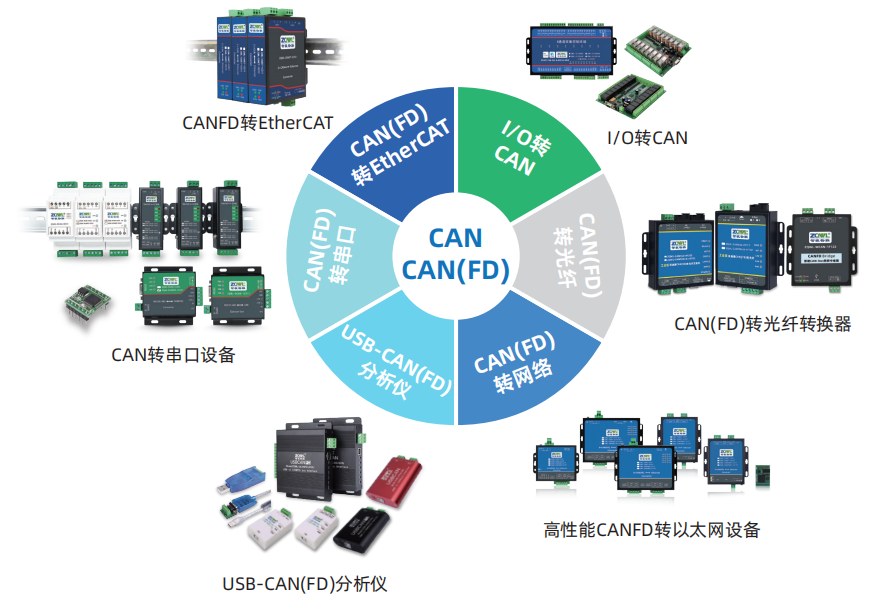

智嵌物联CAN总线产品分为CAN(FD)转串口，CAN(FD)转以太网，CAN转光纤，USB转CAN(FD)，CAN(FD)网桥。广泛用于储能、BMS电池检测、充电桩、医疗机械、汽车工业、消防监控等行业。凭借产品的高稳定性，智嵌物联的CAN总线产品已在国内多家头部新能源电池厂商大批量应用，并获得客户的高度认可。

应用场景 Application scenario：

智嵌物联ZQWL开发的一系列高性能USBCAN(FD)接口卡，具有类型多，安装方式灵活，方便易用，功能强大等特点。接口卡支持XP/Win7/Win10/Win11等操作系统。

◆接口电磁隔离，2500VDC隔离耐压；

◆支持CANopen J1939;

◆提供二次开发demo;

◆兼容ZLG;

◆ USB 接口符合 USB2.0 高速规范；CAN 接口支持 CAN2.0A、B 协议，符合 ISO11898-1规范；

◆ CAN 和 CANFD 协议可选；CANFD 支持 ISO 标准和 Non-ISO 标准；

◆ 每个通道可以独立设置波特率，系统不仅预置了常用波特率列表，而且支持自定义波特率；支持的波特率范围：CAN:10Kbps~1Mbps，CANFD:100Kbps~5Mbps；

◆ 每个通道均有 14 组硬件滤波器；每组滤波器可以设置滤波 ID 以及掩码。

◆ 支持连续循环发送、组发送、定时发送等；

◆ 支持波特率探测,合并相同帧 ID,总线异常统计,收发速率统计；

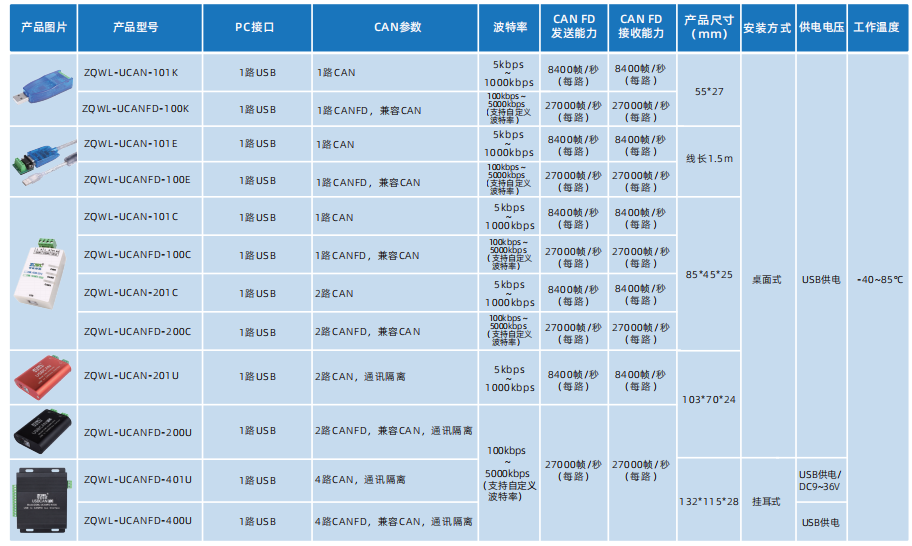

USB转CAN(FD)分析仪选型表

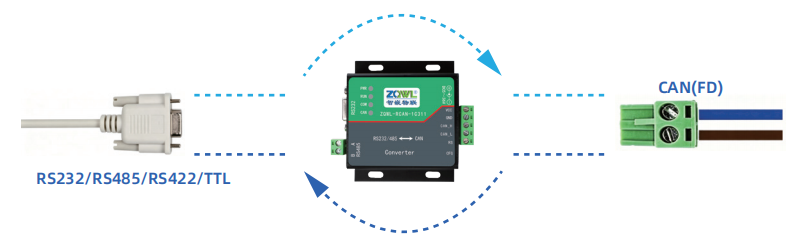

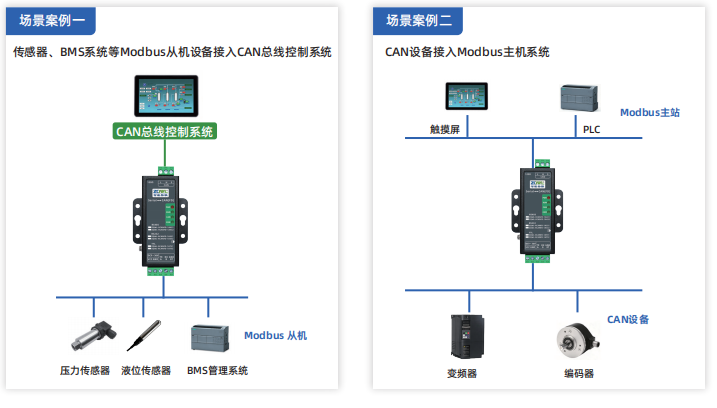

该系列串口转CAN(FD)智能协议转换器可以快速将RS-232/485/422通讯设备连接到CAN(FD)-BUS现场总线。转换器支持串口波特率范围1200~921600bps,CAN(FD)-bus波特率范围5k~5Mbps。转换器支持五种转换模式：透明转换、透明带标识转换、格式转换、Modbus转换以及带帧头帧尾转换。既可以通过配置软件配置参数，也可以通过AT指令配置参数，使用方便。

◆接口电磁隔离，2500VDC隔离耐压；

◆实现CAN与RS232/485/422/TTL 的双向数据通讯；

◆支持Modbus RTU协议转换；

◆14 组可设置的滤波器；

◆5 种工作模式：透明转换、透明带标识转换、格式转换、Modbus RTU协议转换和带帧头 帧尾转换；

◆具有离线检测和自动恢复功能；

◆支持CAN(FD)标准，兼容CAN 2.0A/B；符合ISO 11898-1/2/3。

◆CAN(FD)波特率支持:仲裁域5kbps~1000kbps；数据域：100kbps~5000kbps。CAN 缓冲器达1000帧，保证数据不丢失；

◆高速转换，串口在115200波特率，CAN在250kbps下，CAN发送速度可达1270扩展帧/秒（接近理论最大值1309）；串口在460800波特率，CAN在1000kbps下，CAN发送速度可达5000扩展帧/秒以上；

◆支持AT指令配置参数;

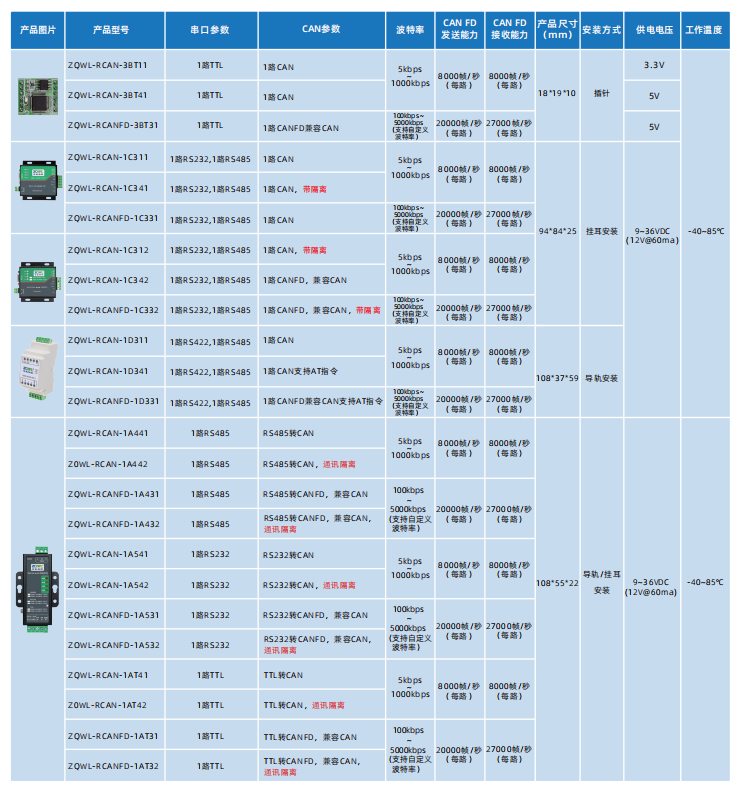

CANFD转串口设备选型表

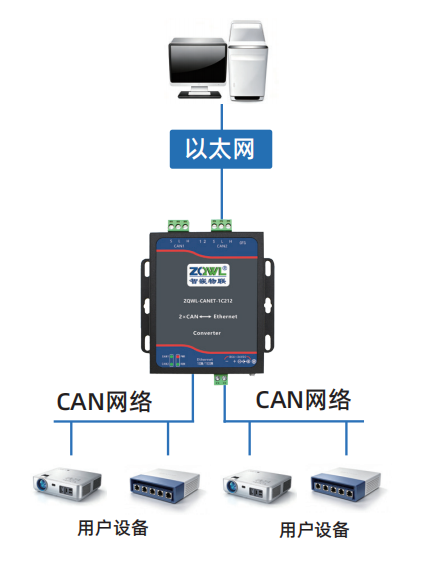

智嵌物联的CAN转以太网设备是实现CAN总线与以太网的数据相互转换的设备。设备的网络参数（如IP）和CAN参数（波特率等）都可以通过配置软件或者网页的方式修改。

◆接口电磁隔离，2500VDC隔离耐压；

◆ TCP 服务器模式下，支持4个客户端的连接；

◆ 支持DNS功能；

◆ 支持协议包括 ETHERNET、ARP、IP、ICMP、UDP、DHCP、TCP；

◆ 14组可设置的滤波器；

◆ 具有离线检测和自动恢复功能；

◆ 符合CAN 2.0B规范，兼容CAN 2.0A；符合ISO 11898-1/2/3。

◆ 波特率支持10kbps~1000kbps。

◆ CAN和网络均可以缓冲2000帧CAN数据，保证数据不丢失；

◆ 高速转换，CAN在1000kbps 波特率下，转换速度可达每秒8000扩展帧以上

转换协议1：数据包含ID部分和数据部分，格式简单易于解析和查看

转换协议2：兼容ZCANPRO通信格式和上位机，支持SDK开发方式，适用多通道复杂CAN数据处理场景

详细格式详见说明书

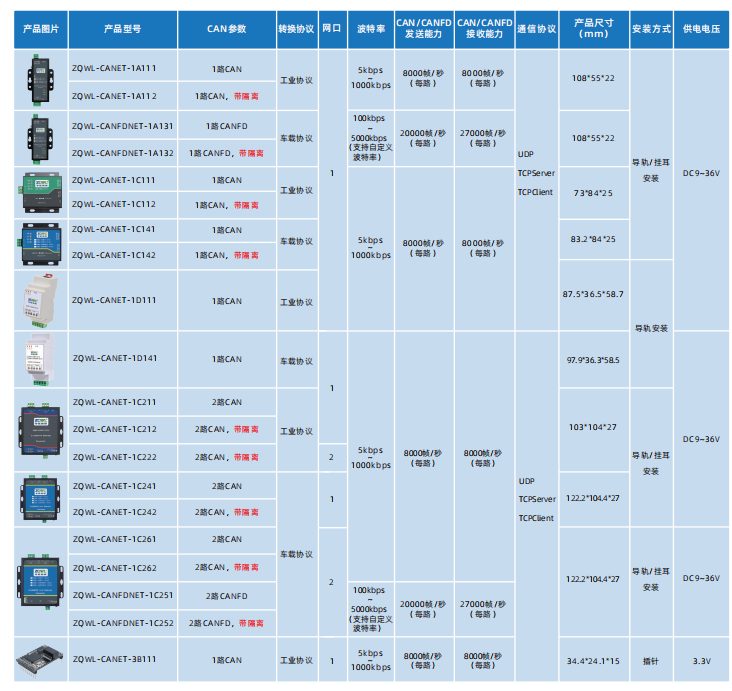

CAN转以太网设备选型表

ZQWL-CANFDNET系列产品，是智嵌物联开发的高性能工业级以太网与CAN(FD)-bus数据转换的设备。设备型号

齐全，按CAN(FD)通道数可分为单路、双路和4路，CAN(FD)总线既有带隔离的，有非隔离的。按照网口数可以分为单网口和双网口（交换机功能），10/100M自适应，其中双网口类型设备，非常方便用户级联使用。该系列所有产品均可工作在-40℃~85℃，其中隔离型产品具有优秀的抗电磁干扰性能，适用于电磁环境恶劣的的场合。

CAN(FD)波特率可达5Mbps，具有波特率自定义、波特率侦测功能，设备可工作在TCP SERVER、TCPCLIENT和UDP模式。

◆高性能32位处理器，主频300MHz。

◆ 1路、2路和4路CAN(FD)可选；

◆接口电磁隔离，2500VDC隔离耐压；

◆ CAN和CANFD协议可选；CANFD支持ISO标准和Non-ISO标准；

◆软硬件双看门狗护卫，保证系统不宕机。

◆每个通道可以独立设置波特率，系统不仅预置了常用波特率列表，而且支持自定义波特率；支持的波特率范围：CAN:5Kbps~1Mbps，CANFD:5Kbps~5Mbps；

◆最大流量测试：

◆ 每个通道均有14组硬件滤波器；每组滤波器可以设置滤波ID以及掩码。

◆ 支持毫秒级定时发功能；

◆ 支持波特率探测，支持合并相同帧ID，支持总线异常统计，支持总线负载率统计；

◆ 通讯协议开放，与ZLG相关产品兼容，可与ZCANPRO软件对接；

◆ 支持本地固件升级；

◆ 工作温度：-40~+85℃；

典型应用场景

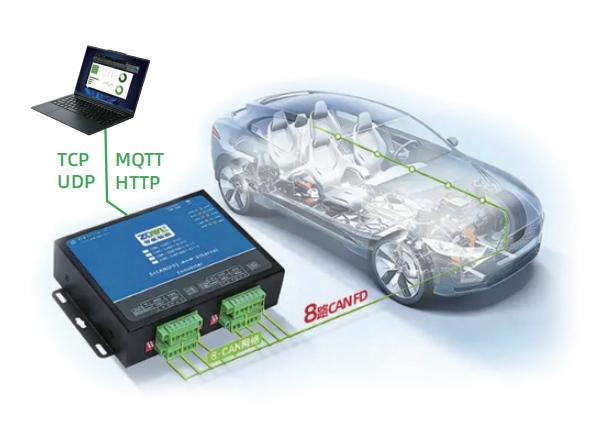

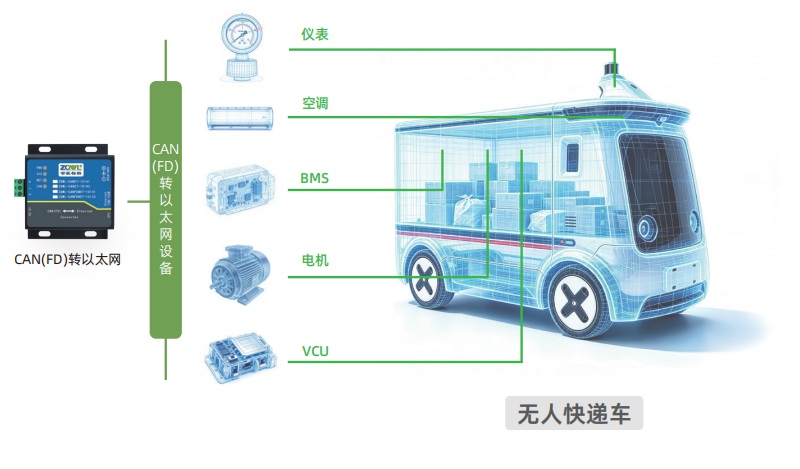

CAN (FD) 转以太网作为协议中转核心，将 VCU 整车控制器、驱动电机、BMS 电池管理系统、车载空调、仪表盘等CAN总线的控制指令与运行状态数据，通过以太网传给TBOX、云端调度平台等。

典型应用场景

充电桩内部模块（主控、BMS、电表、温控）CAN 交互；网关将充电电流、电压、车辆报文、故障代码上传云端运维平台

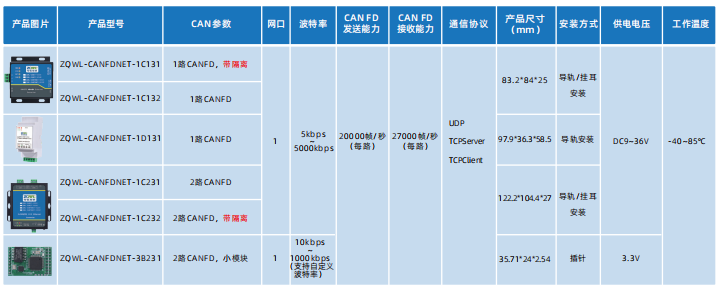

CAN(FD)转以太网选型表

ZQWL-CAN(FD)NET 系列产品，是智嵌物联研发的具备高性能的工业级以太网与CAN(FD)数据转换设备。该设备型号丰富多样，依据CAN(FD)通道数量，可分为2路、4路、8路；CAN(FD)总线提供隔离与非隔离两种选择。按照网口数量，又能分为单网口和双网口（具备交换机功能），支持10/100M自适应，双网口类型的设备便于用户进行级联操作。

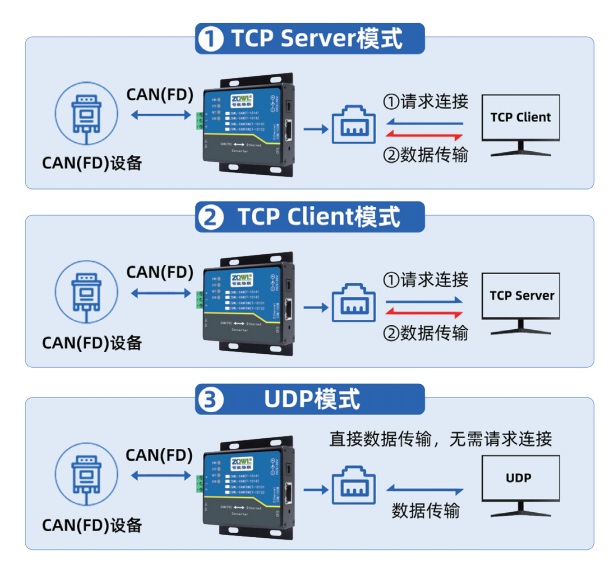

设备的网络工作模式支持TCPSERVER、TCPCLIENT、UDP、MQTT模式。在数据协议方面，支持车载模式、工业模式以及自定义脚本。CAN(FD)通道与网络通道可灵活绑定，网络解析协议有多种可选。其中，自定义脚本能够实现自定义的功能逻辑。CAN(FD)波特率最高可达5Mbps，具备波特率自定义和波特率侦测功能。

◆ 国产高性能处理器，主频600MHz。

◆ 1路、2路、4路和8路CAN(FD)可选；

◆接口电磁隔离，2500VDC隔离耐压；

◆ CAN和CANFD协议可选；CANFD支持ISO标准和Non-ISO标准；

◆ 软硬件双看门狗护卫，保证系统不宕机。

◆ 每个通道可以独立设置波特率，系统不仅预置了常用波特率列表，而且支持自定义波率；支持的波特率范围：CAN:5Kbps~1Mbps，CANFD:5Kbps~5Mbps；

◆ 支持多种网络协议：TCPServer、TCPClient、UDP、MQTT；

◆ 支持多种协议格式：兼容ZCANPRO、支持常用工业解析格式、支持自定义脚本；

◆ 每个通道均有14组硬件滤波器；每组滤波器可以设置滤波ID以及掩码。

◆ 支持毫秒级定时发功能；

◆ 支持波特率探测，支持合并相同帧ID，支持总线异常统计，支持总线负载率统计；

◆提供二次开发库

典型应用场景

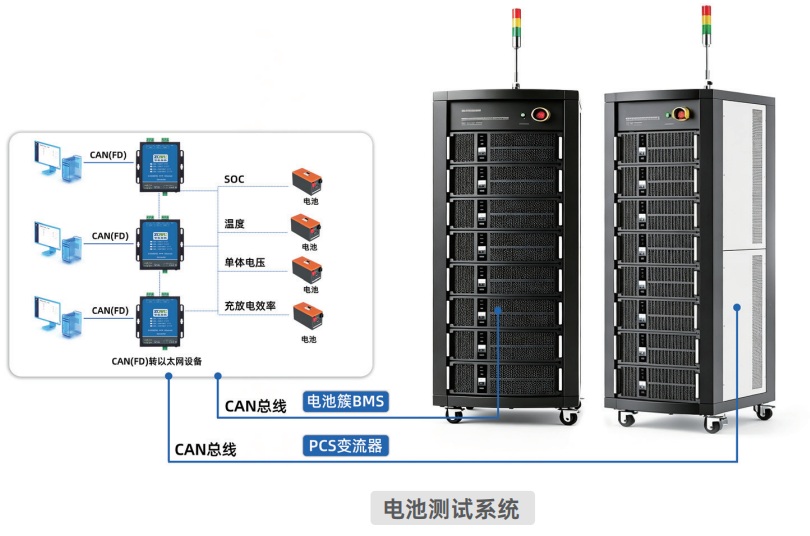

电池簇 BMS、PCS 变流器使用 CAN 总线；多路 CAN 转以太网网关集中采集 SOC、单体电压、温度、充放电功率；

典型应用场景

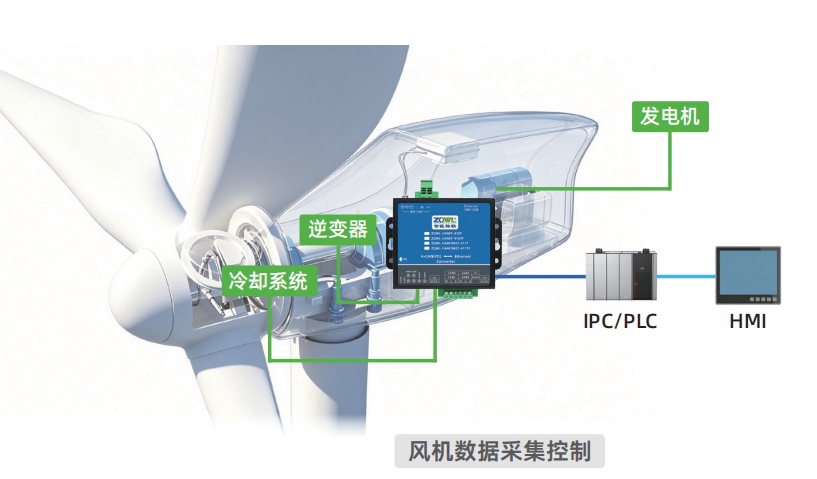

2~8 路独立 CANFD 通道，可同时接入变桨、偏航、变流器、齿轮箱多路 CAN 总线。

支持MQTT协议，可实现远距离、多网段组网，可将风机的数据直接上传到风场 SCADA 云平台。

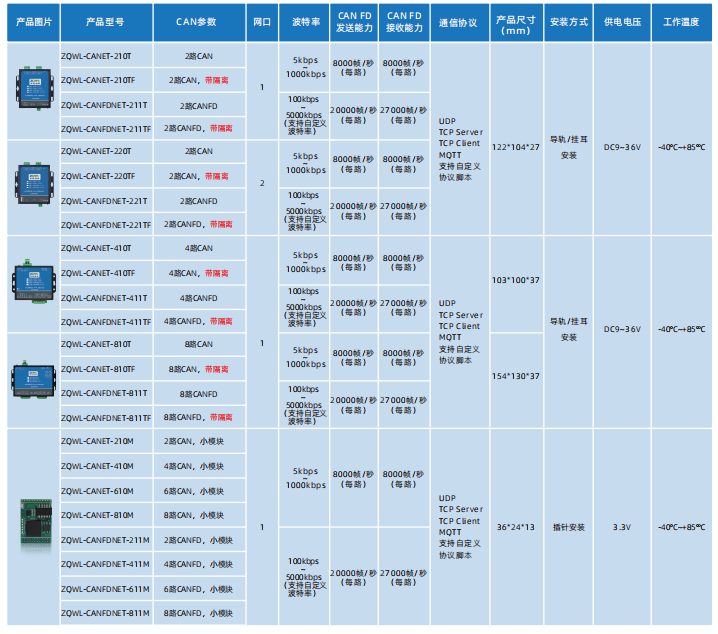

高性能CAN(FD)转以太网选型表

CAN(FD)转光纤转换器

智嵌物联CAN集线器系列，是智嵌物联开发的高性能工业级CAN(FD)隔离型集线器产品，能实现多个CAN(FD)网络的透明连接。CAN集线器至多支持4个CAN（FD）通信端口，每个端口都有独立的CAN(FD)收发器，能倍增节点数目,设备可以提高总线的带负载能力和抗干扰能力，可以显著增加CAN(FD)网络的通讯距离。同时CAN集线器之间支持光纤通信，光纤可远距离传输CAN（FD）数据并且具有抗干扰的特点，适用长距离复杂环境CAN（FD）数据传输。

典型应用场景

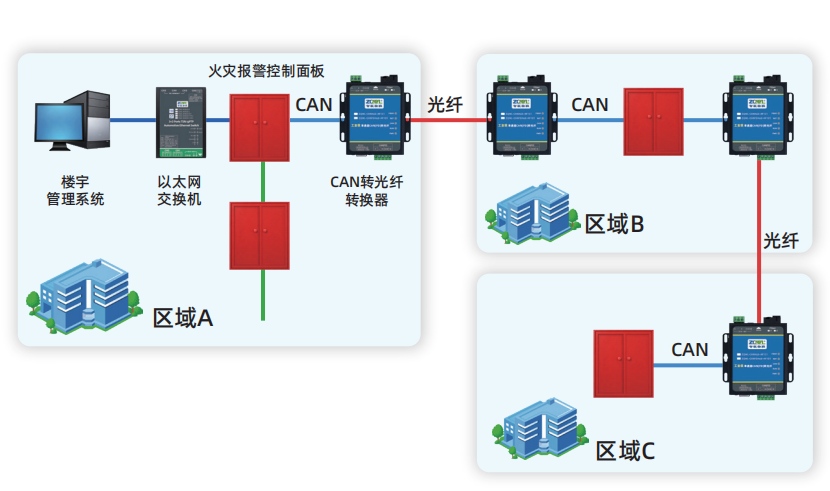

使用CAN 转光纤转换器，轻松扩展 CANbus 通信距离，让分布在不同站点的火灾报警系统互联互通。

◆ 高性能32位处理器，主频300MHz。

◆ 接口电磁隔离，2500VDC隔离耐压；

◆ CAN和CANFD协议可选；CANFD支持ISO标准和Non-ISO标准；

◆ 软硬件双看门狗护卫，保证系统不宕机。

◆ 每个通道可以独立设置波特率，系统不仅预置了常用波特率列表，而且支持自定义波特率；支持的波特率范围：CAN:5Kbps~1Mbps，CANFD:5Kbps~5Mbps；

◆ 最大转发速率测试：

◆ 每个通道均有14组硬件滤波器；每组滤波器可以设置滤波ID以及掩码。

◆ 支持帧映射和路由转发功能；

◆支持RS232配置参数、查看总线状态功能。

◆ 每个CAN通道均有通讯状态指示灯；

◆ 支持本地固件升级；

◆ 工作温度：-40~+85℃；

I/O转CAN

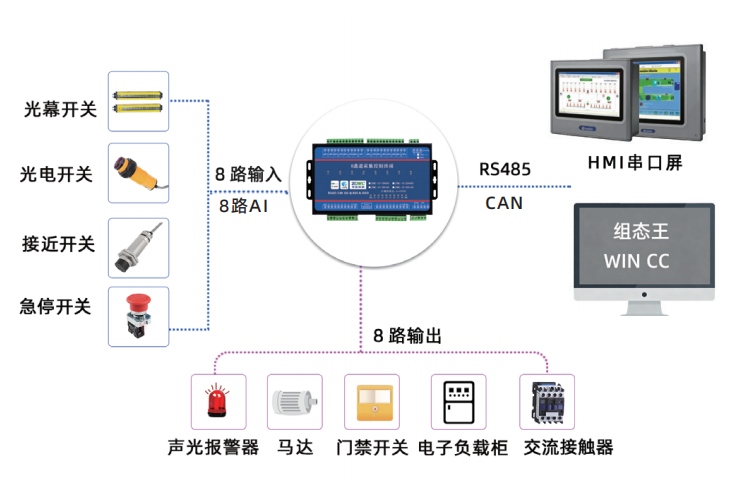

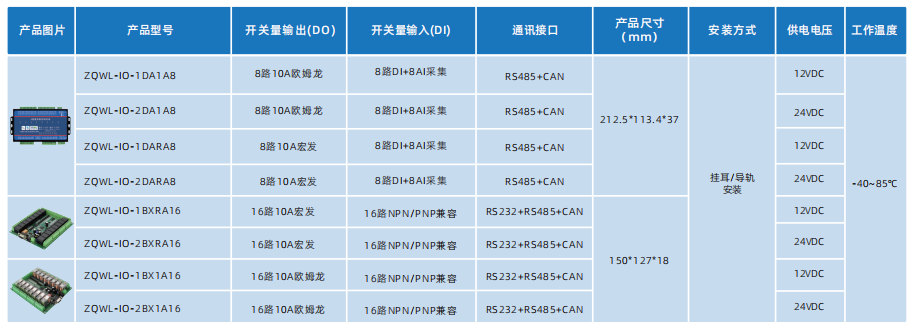

ZQWL-IO-1DA1A8（以下简称控制板）是实现8路开关量采集（DI）、8路模拟量采集（AI）和8 路继电器输出（DO）的IO控制板。控制板具有RS485/CAN通讯接口，可以通过ModbusRTU或自定义协议实现对该控制板的控制，也可以通过本公司开发的上位机控制软件控制。

◆ 工业级；

◆ 10A大功率继电器，具有常开、常闭、公共端触点；

◆ 8路DI、8路DO、8路AI、1路RS485、1路CAN；

◆ 支持主动上报、联动控制、延时断开等；

◆ 支持脉冲计数；

◆ 支持模拟量采集（模拟量采集兼容0-5V、0-10V、0-20mA三种档位的模拟量测量，可通过设备的拨码开关选择量程，测量精度0.5%@FS）；

◆ 支持CAN通讯协议（该模块支持2种通讯协议CAN协议标准：智嵌物联自定义协议格式和标准CANopen(CiA401 设备子协议)协议）；

◆ 支持ModbusRTU指令、自定义控制指令；

◆ 设备地址可修改；

◆ 支持通过RS485总线级联多台设备；

◆ 丰富的LED状态指示灯，快速定位问题；

◆ 支持本地升级；

◆ 支持壁挂安装、导轨安装。
