智嵌物联自主研发的工业级 IO 控制板，具备 NPN 和 PNP 兼容型光电输入与继电器输出功能。控制板设有 1 路以太网口和 1 路 RS485 通讯接口，支持通过 Modbus TCP/RTU 或自定义协议进行控制，也能借助本公司开发的上位机控制软件操作。此外，该控制板还拥有串口服务器功能，可实现网络和 RS485 数据互相转换。继电器输出负载电流有 10A 到 30A 的不同选择，且继电器品牌可选。
下面将演示智嵌物联的网络IO接入智嵌云的操作方法，以8路网络继电器控制板“ZQWL-IO-1CXRC8”为例，其他同系列不同路数的操作方法与此相同。
一、准备

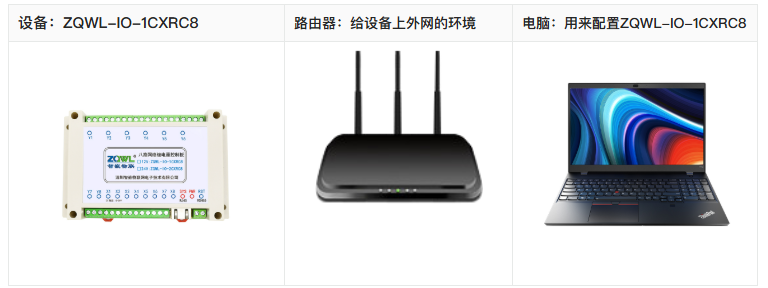

●材料准备
●注册并登录智嵌云

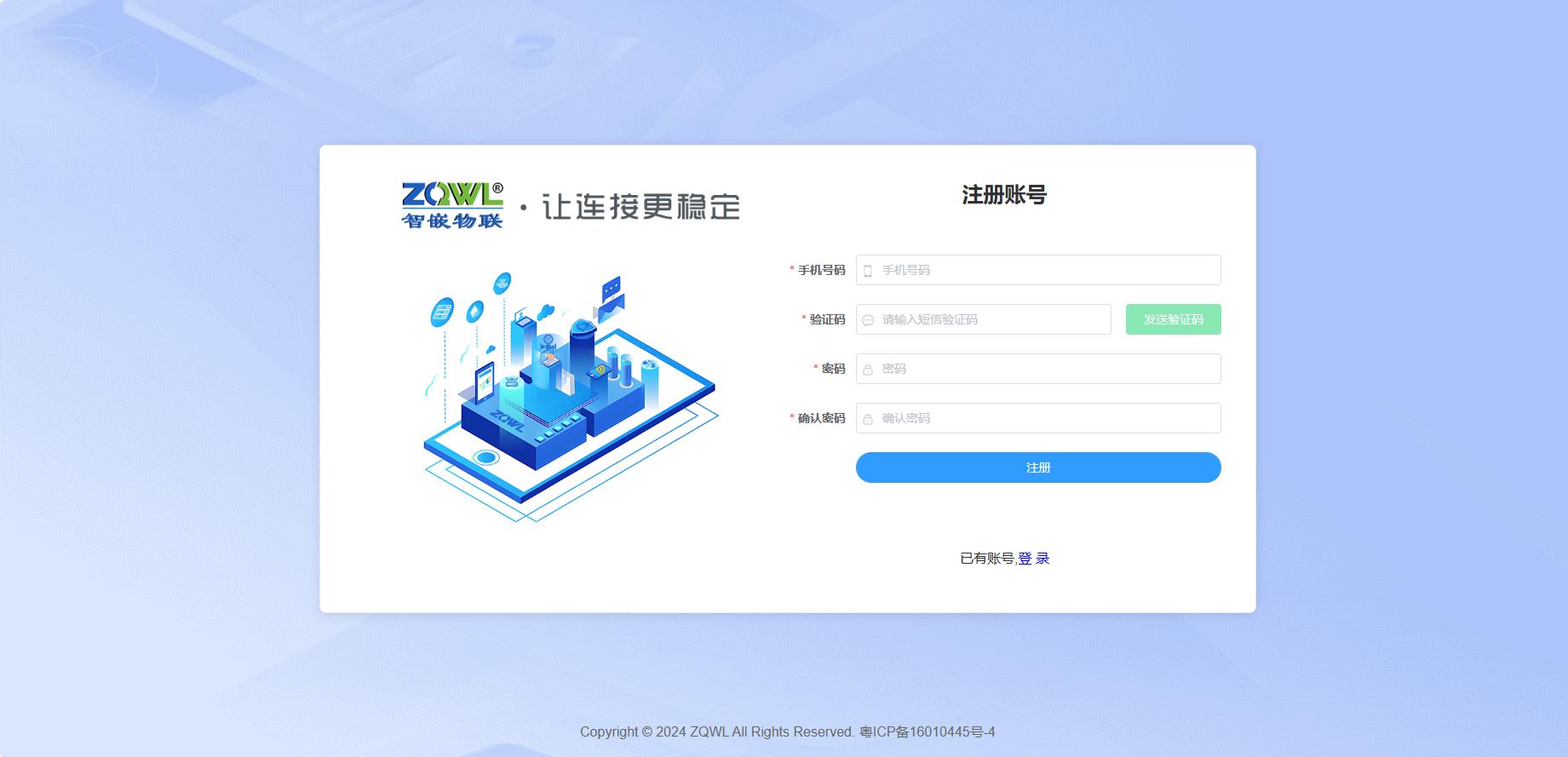

用手机号注册并登录智嵌云
二、连接设备
1、用网线分别将ZQWL-IO-1CXRC8和电脑接入到同一台路由器或交换机的网口上
2、给ZQWL-IO-1CXRC8设备供电

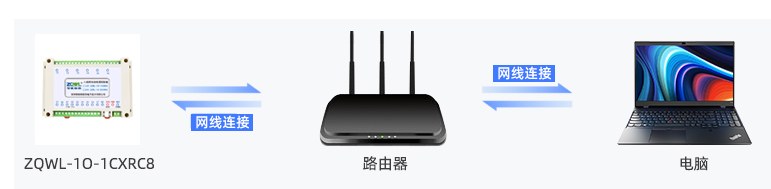

●流程图

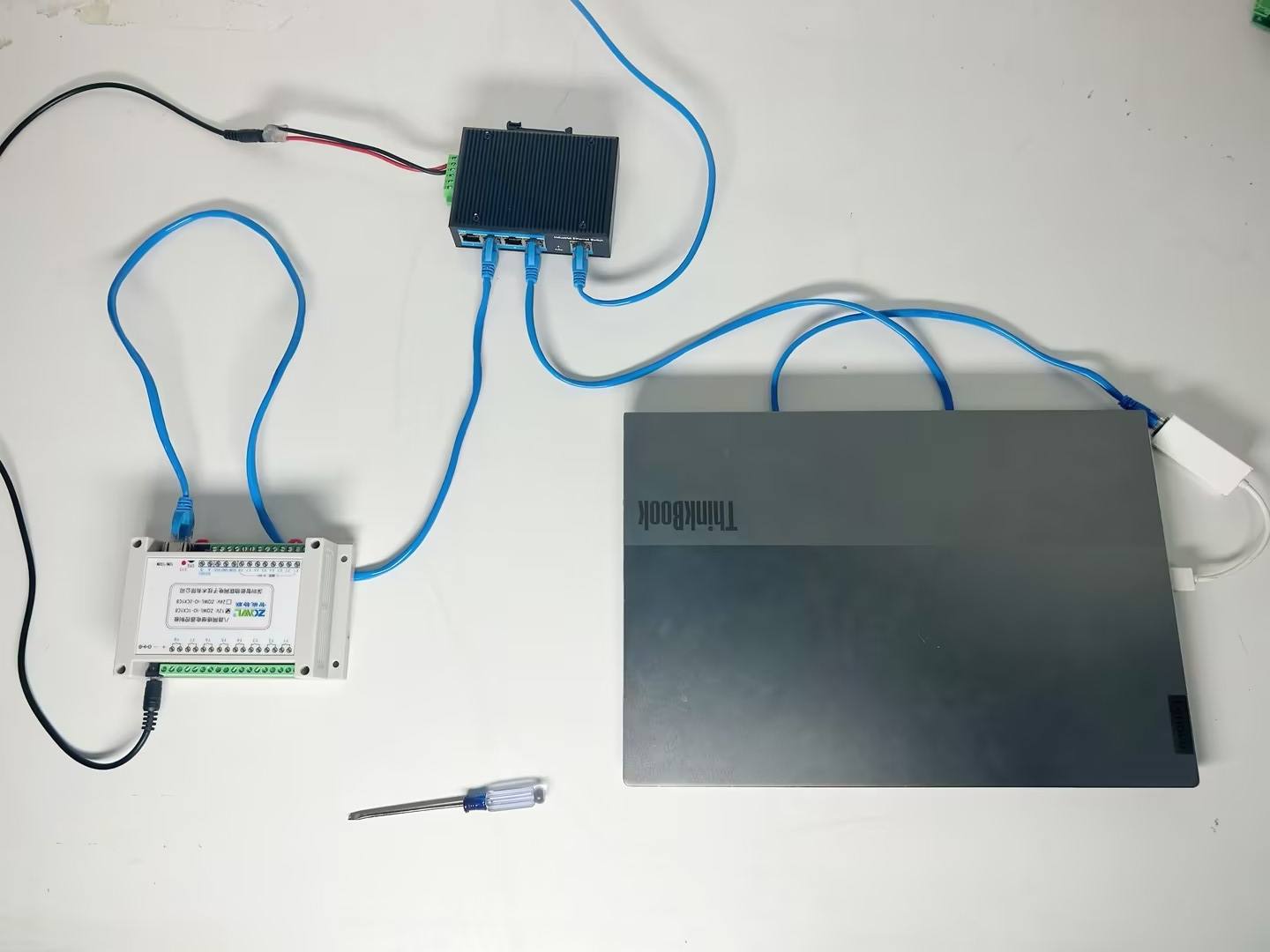

●实物图接线图
三、云端添加设备
云端添加只需两步（网关和设备都是智嵌物联的）：创建网关、创建设备
1、创建网关

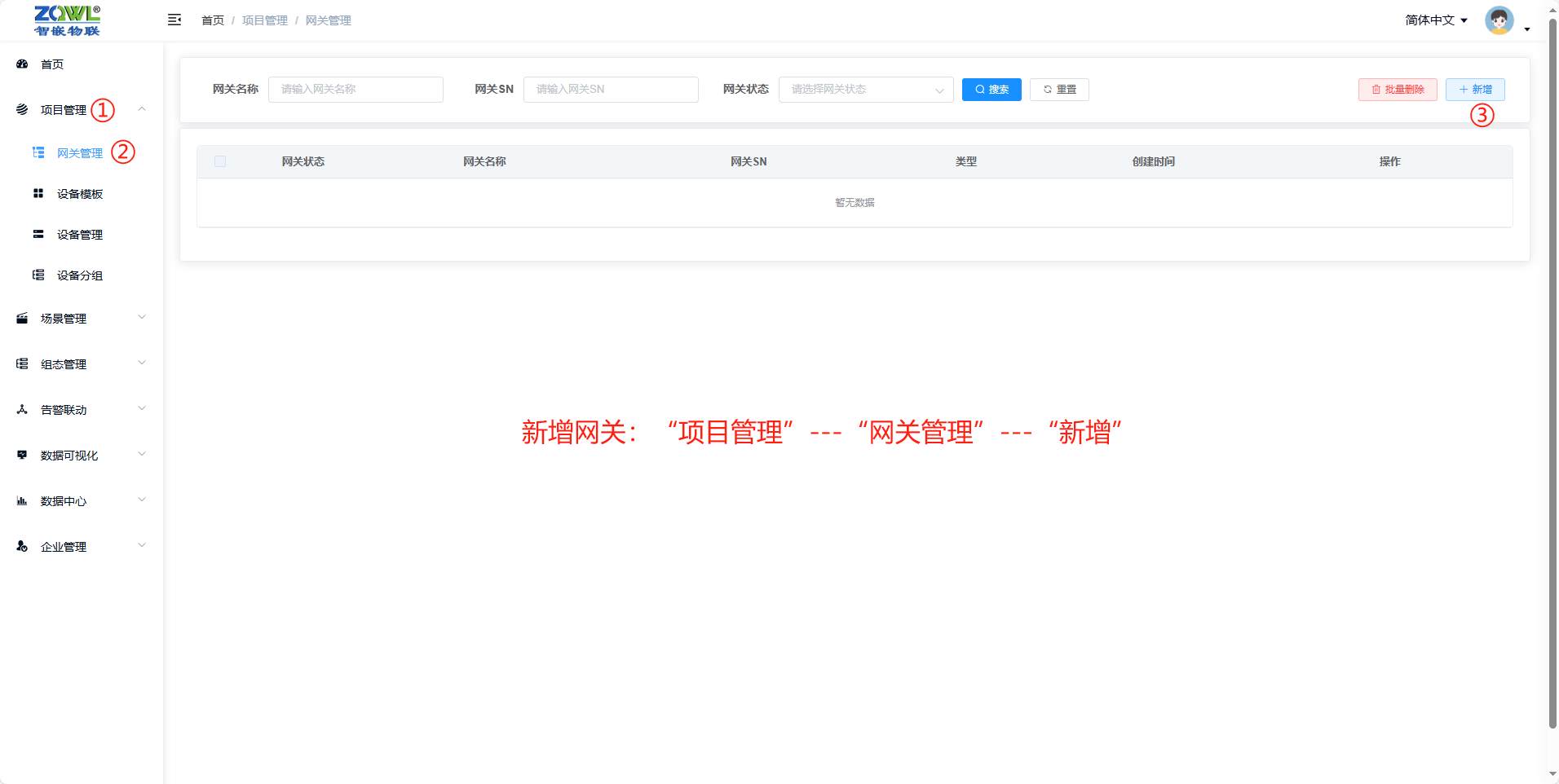

●进入新增网关界面

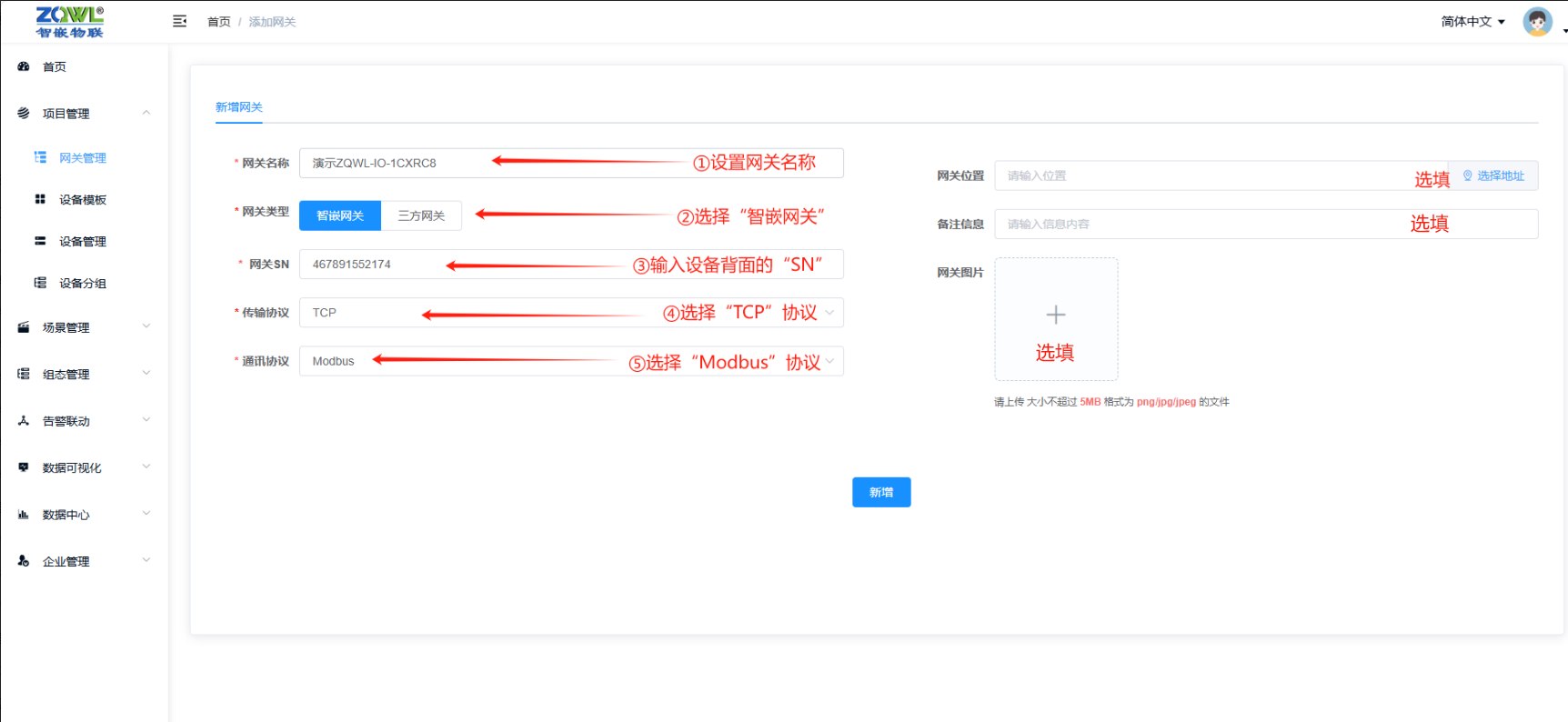

●填写网关基本信息，按需填写网关位置、备注信息、网关图片。
📢 注意：因智嵌云服务全新发布，先前设备未配备序列号（SN），此类设备用户可直接联系客服或技术支持获取序列号（SN）。使用最新网关设备的客户，可在设备背面找到预置序列号。
2、创建设备

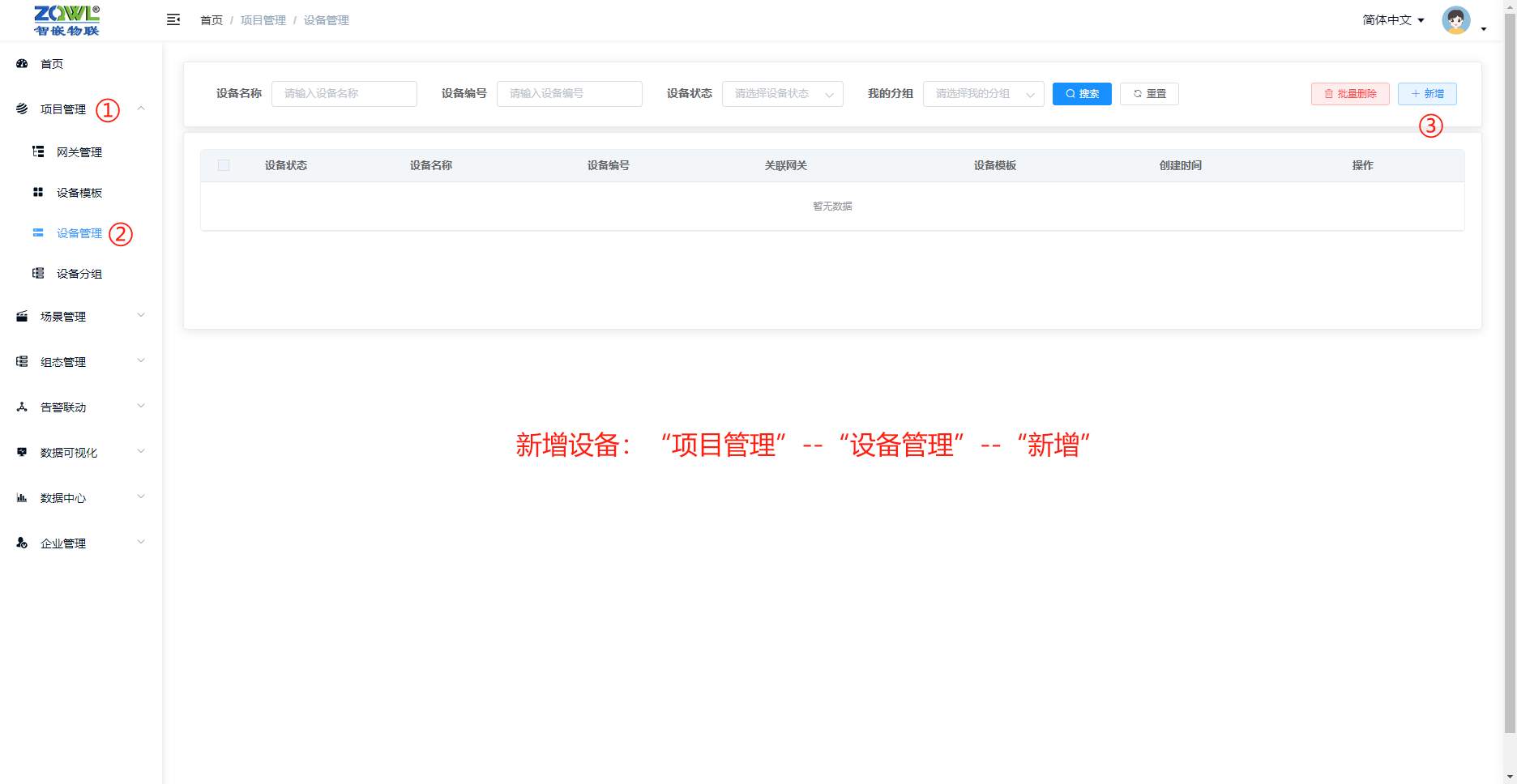

●进入新增设备界面

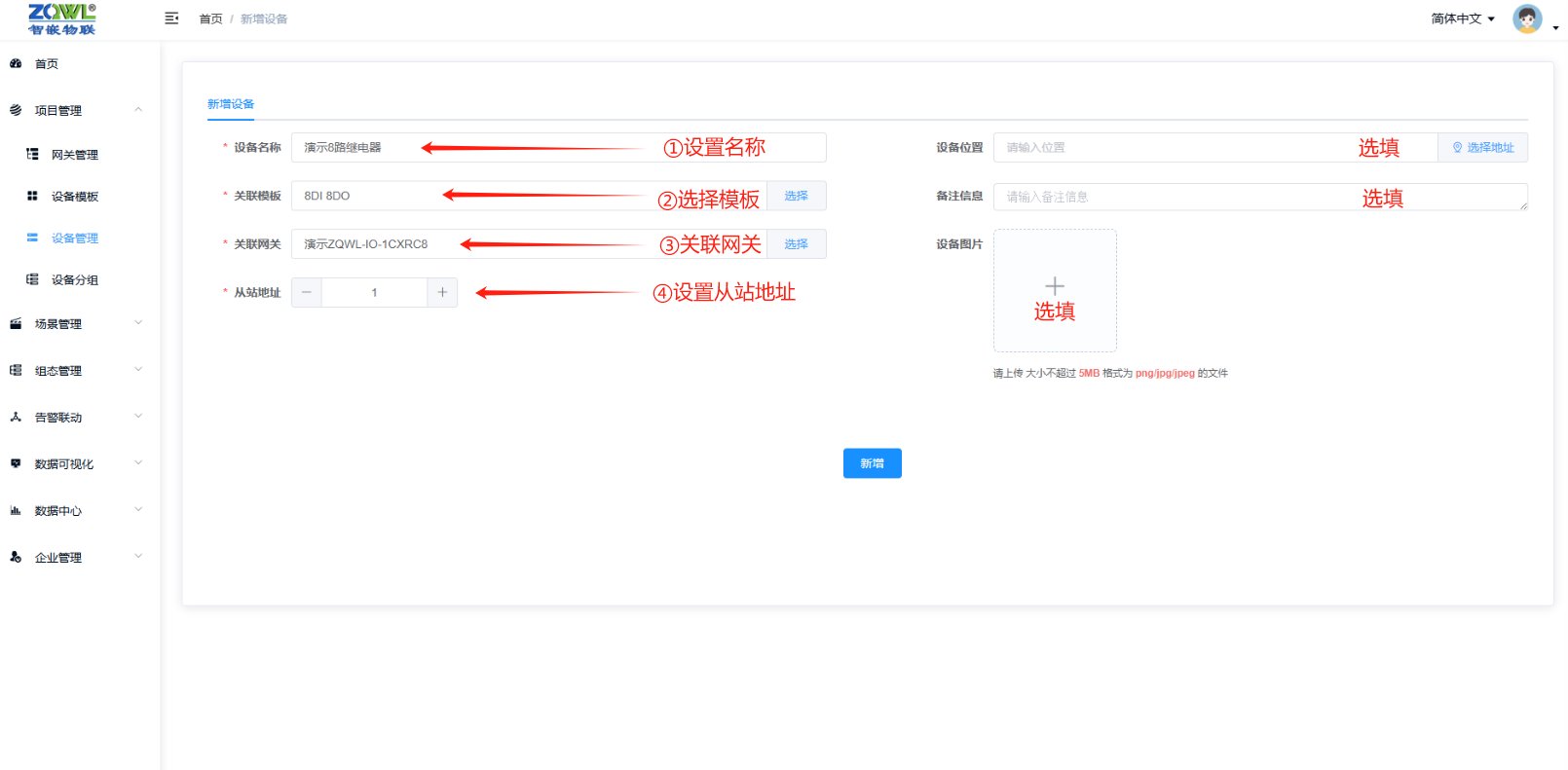

●填写设备基本信息，设置设备名称。

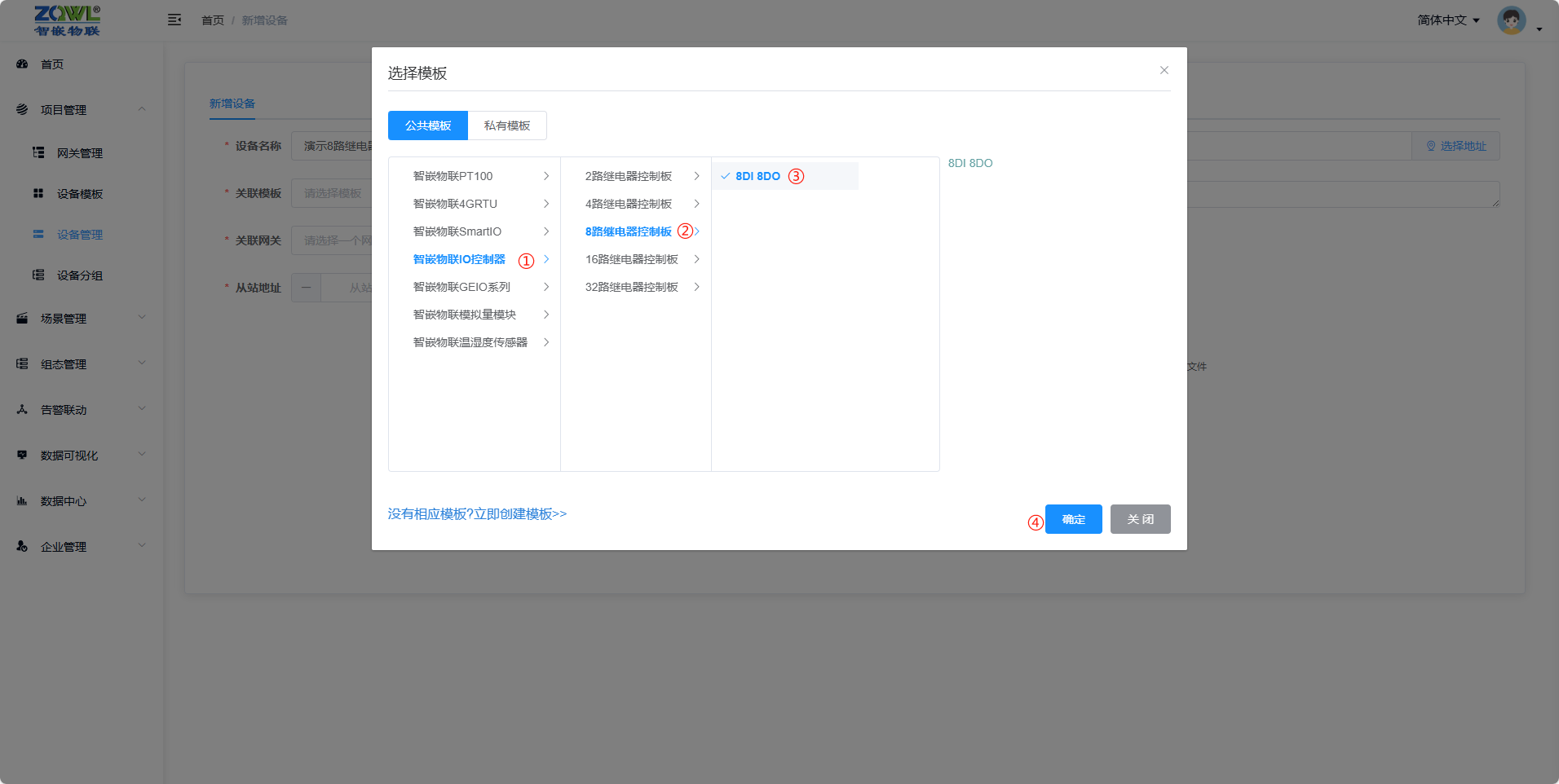

●选择模板：公有模板 ---- 智嵌物联 IO 控制器 ----8 路继电器控制板 ----8DI 8DO （不同路数继电器选对应模板，本演示为 8 路）。

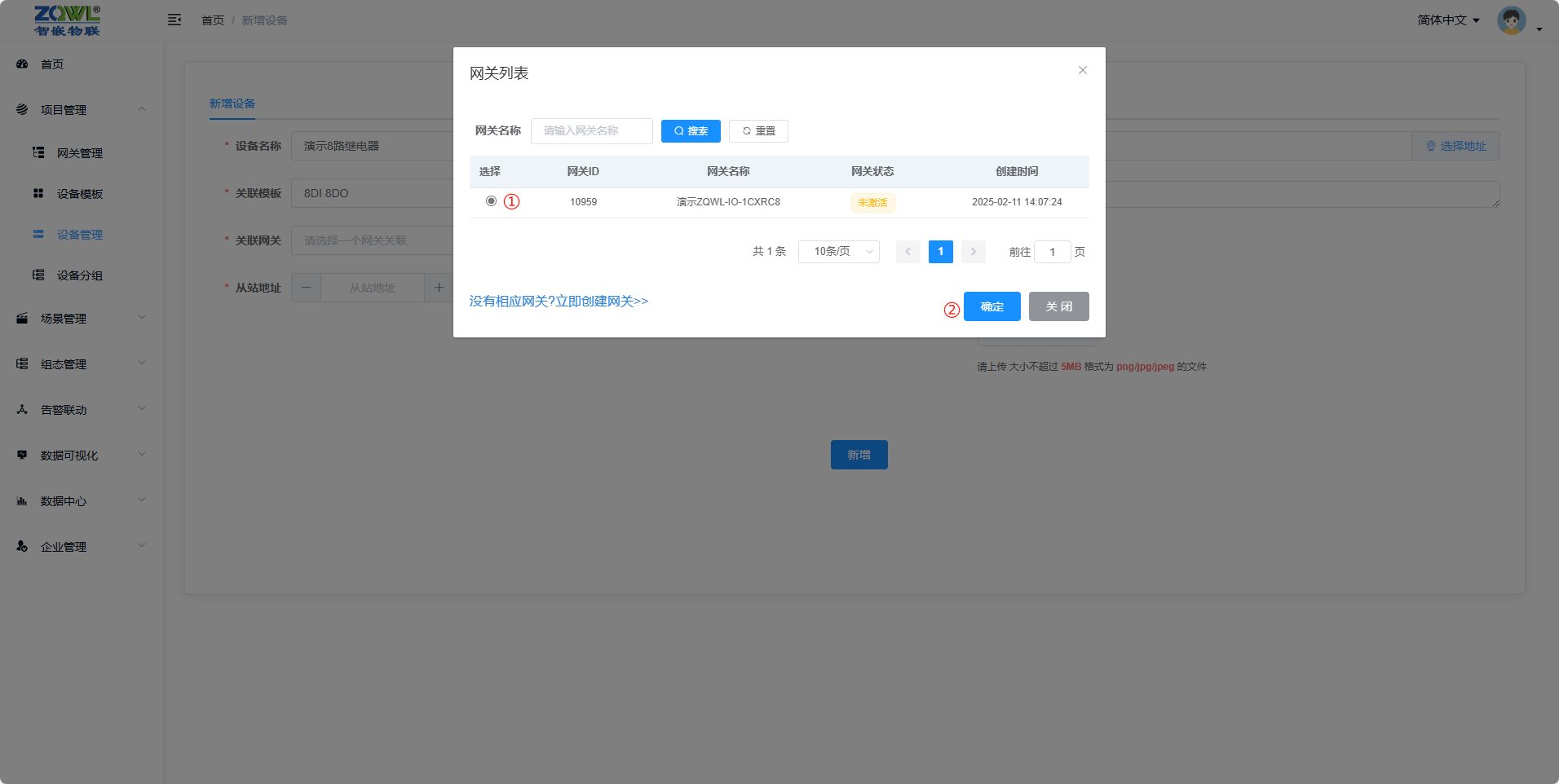

●选择网关：选择刚刚创建的网关。
●设置从站地址：ZQWL-IO-1CXRC8 设备出厂默认从站地址为 1 。若此前已修改从站地址，请填写修改后的地址；若未修改，直接填写默认地址1。
四、设备上云

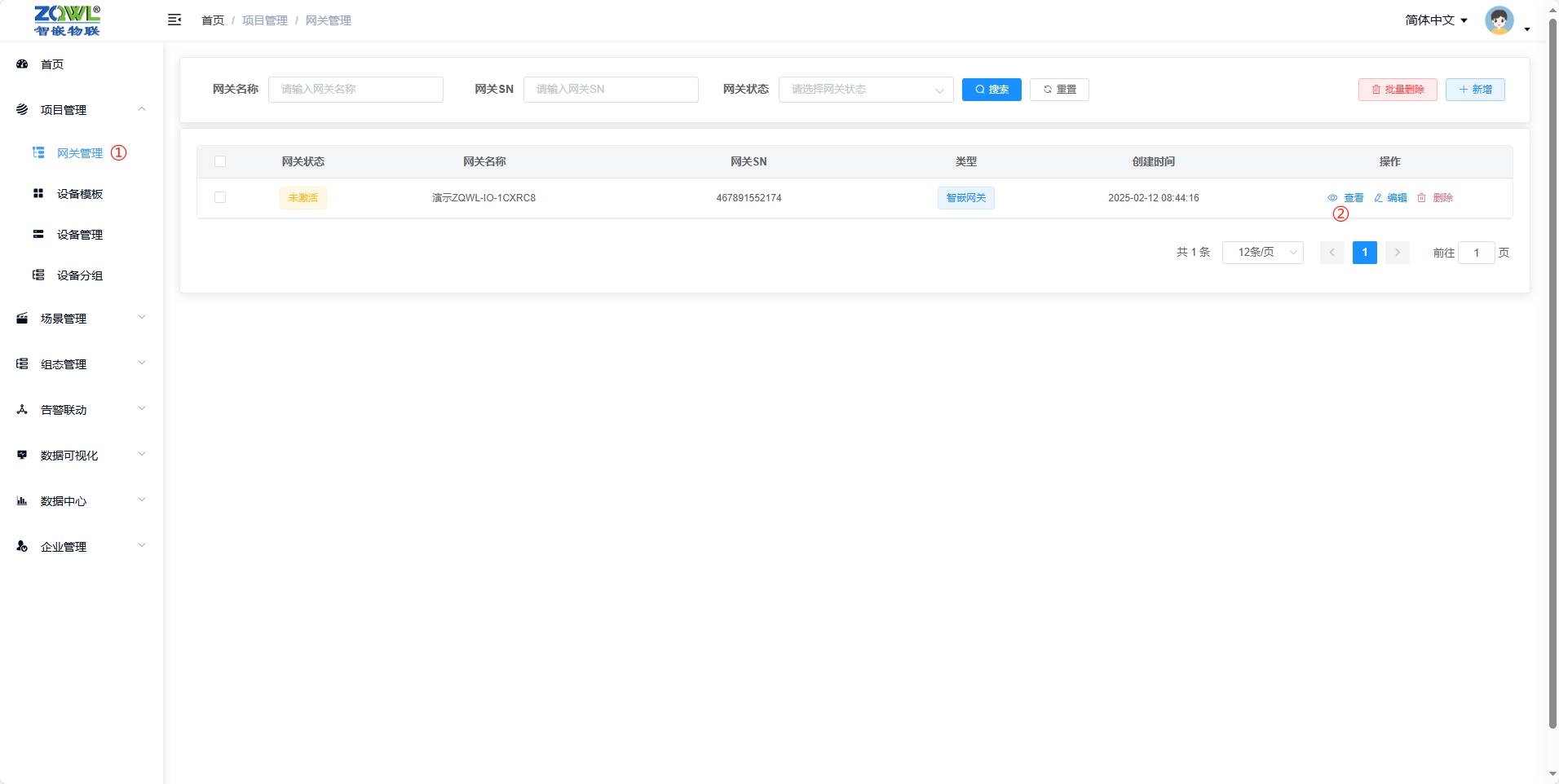

1、查看网关详情界面的连接信息【项目管理】—【网关管理】—【查看】，将连接信息对应粘贴到ZQWL-IO-1CXRC8配置软件上去，设置完后保存重启配置软件即可
●查看连接信息

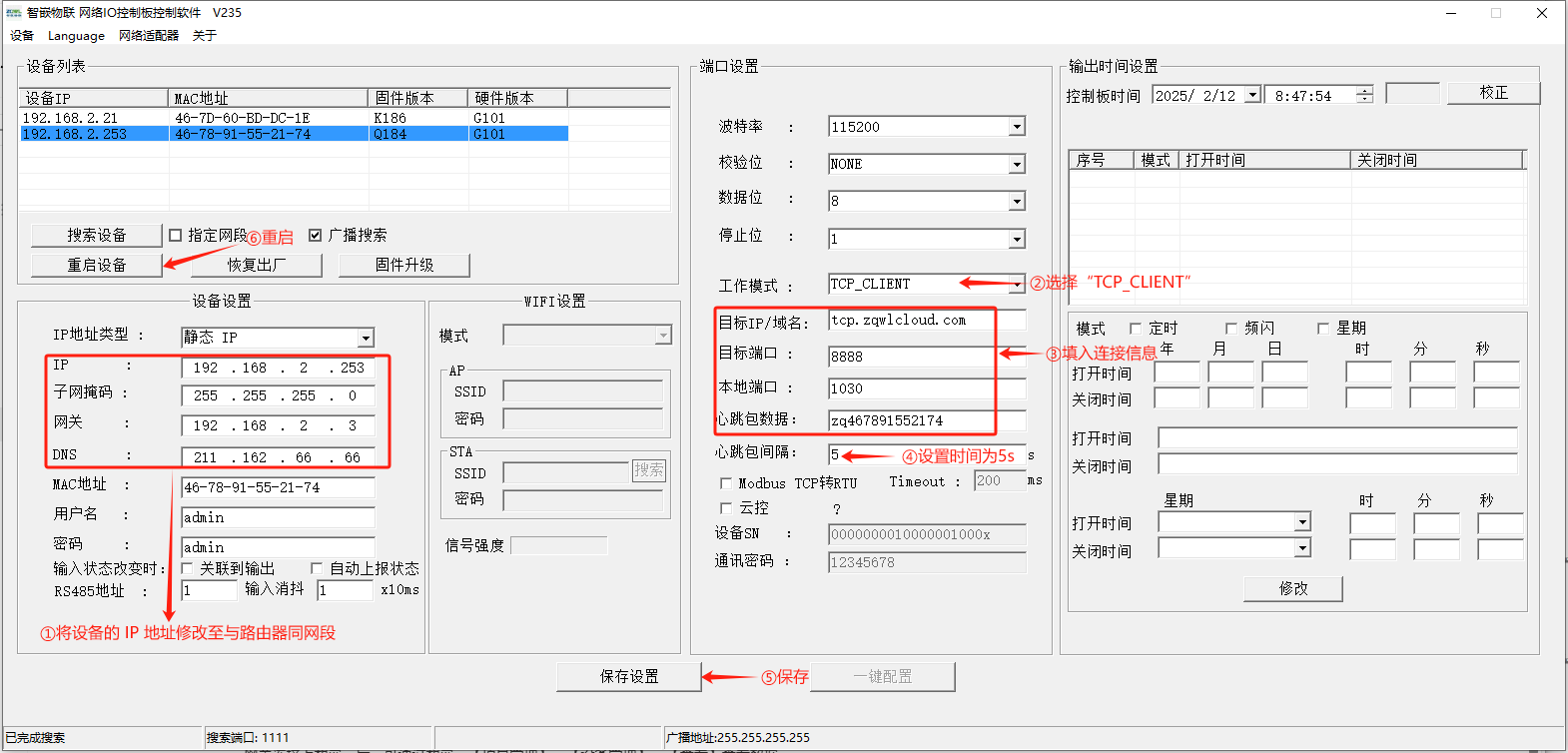

●将连接信息填入到配置软件上
📢注：智嵌物联设备出厂默认 IP 为 “192.168.1.253”。使用时，需根据所连接路由器的不同，修改该 IP 的网段，以确保设备能够访问外网。以下是连接 2 段的路由器为例进行演示。
五、查看数据
网关连接上智嵌云后，可通过智嵌云【项目管理】—【设备管理】—【查看】查看数据。

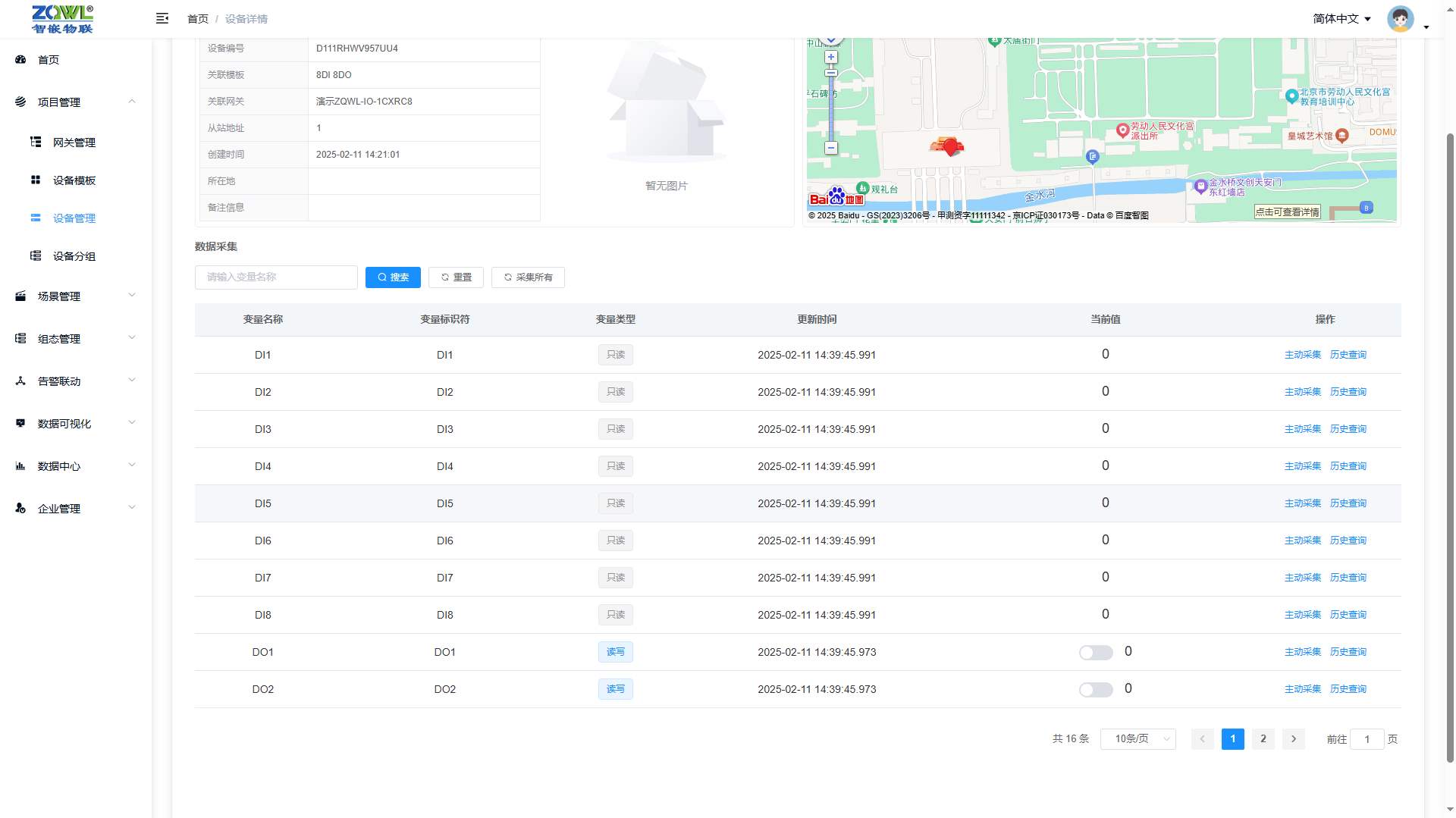

1、点击界面上的“主动采集”就能看见值已经采集上来了，要控制就直接点击滑动按键，下发控制。

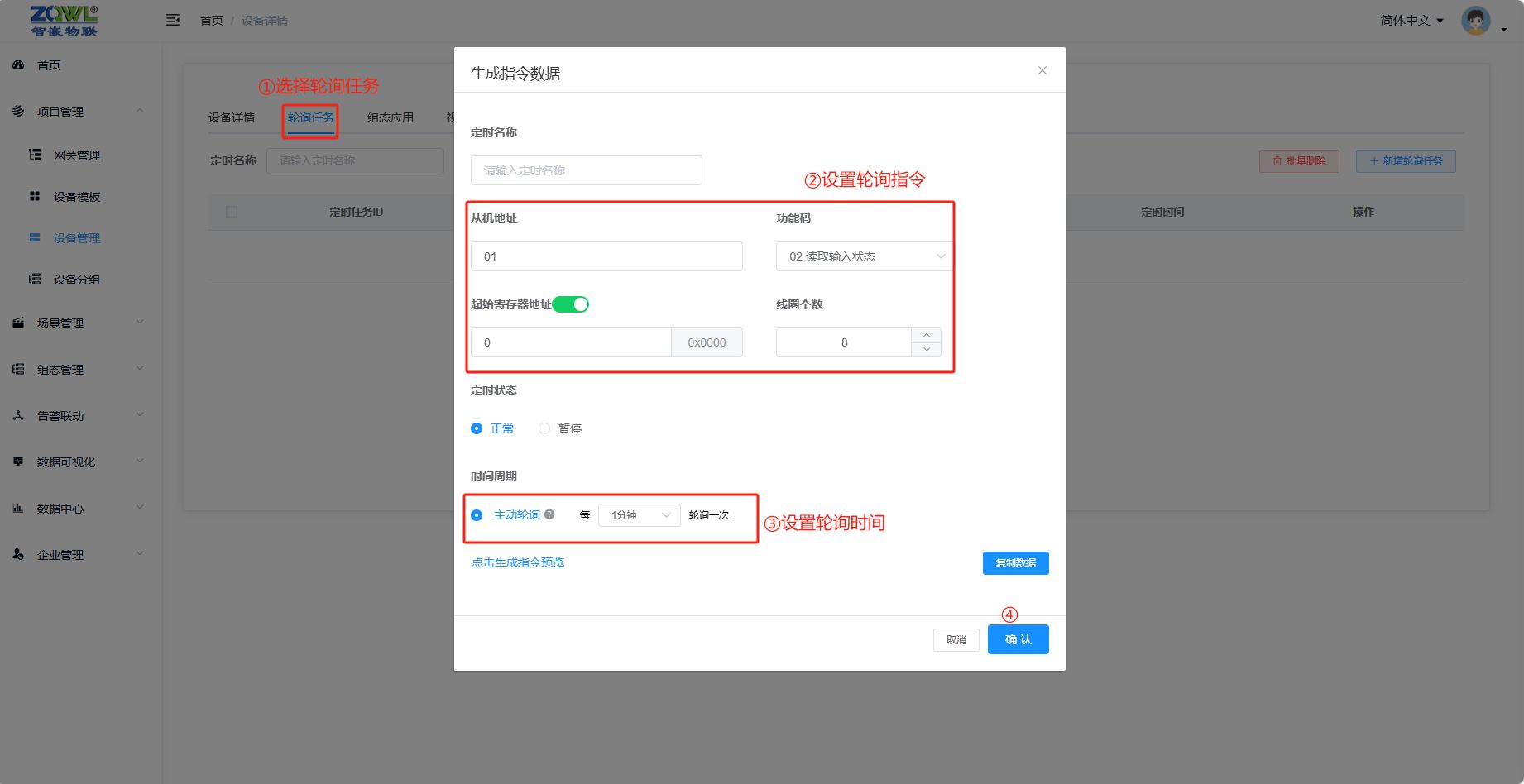

2、如果想云端自动轮询下面设备数据页可以去设置轮询任务
●连续的寄存器地址可以一条指令去轮询，不连续的寄存器地址分多条指令去轮询
操作解释：
为什么既要创建网关又要创建设备？
答：ZQWL-IO-1CXRC8是一个网络继电器控制板，他既有连接公网ip的能力又有自身控制的点位，所以他即是一个网关又是一个设备，网关主要建立连接，而设备主要是控制点位
