老旧串口设备上云方案｜智嵌 GE 串口服务器对接智嵌云实操演示

智嵌物联自主研发的 GE 系列串口服务器产品，内部集成了 TCP/IP 协议栈，可实现串口到网络数据的双向透明传输、ModBus 协议转换等功能。设备通过简单的配置，即可轻松实现嵌入式用户串口设备的联网、上云等功能。广泛应用于机房监控、环境监控、智能交通、道闸控制、智能快递柜等行业。

下面将演示智嵌物联的GE串口服务器接入智嵌云的操作方法，以ZQWL-GE100D搭配ZQWL-SS-1C11A为例，其他同系列不同型号的操作方法与此相同。

一、准备

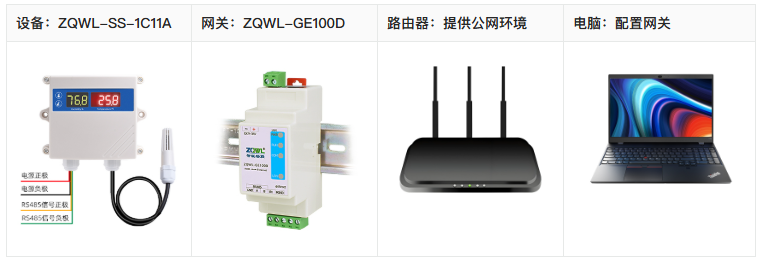

● 材料准备

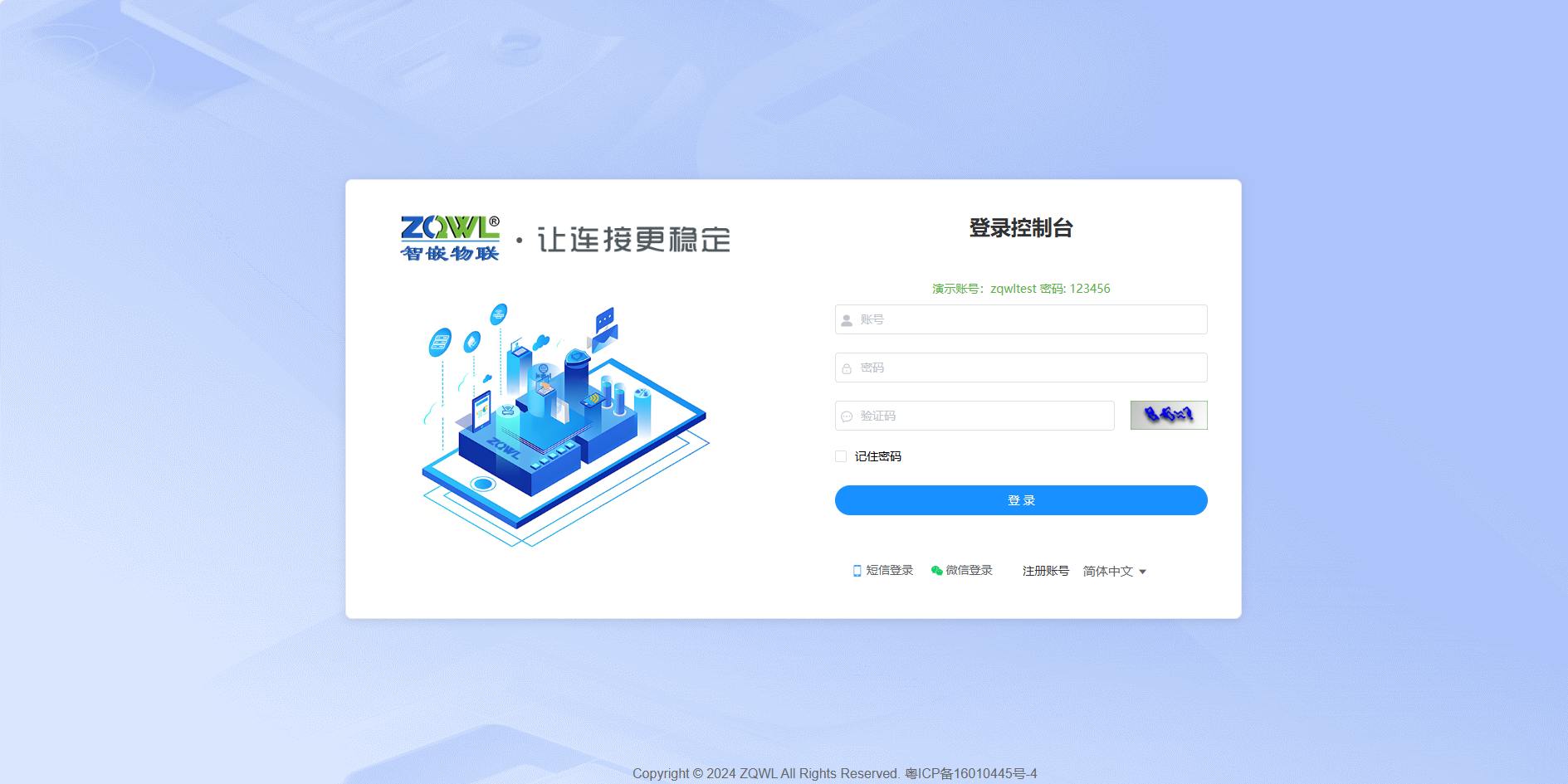

●注册并登录智嵌云

用手机号注册并登录智嵌云

2_看图王 (1).png

二、连接设备

1、将传感器与GE100D通过485线连接，GE100D的网口用网线插到电脑上

2、分别给传感器和GE100D供电

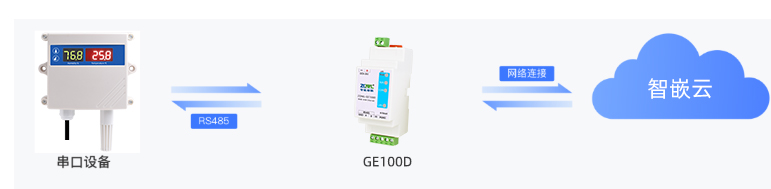

●流程图

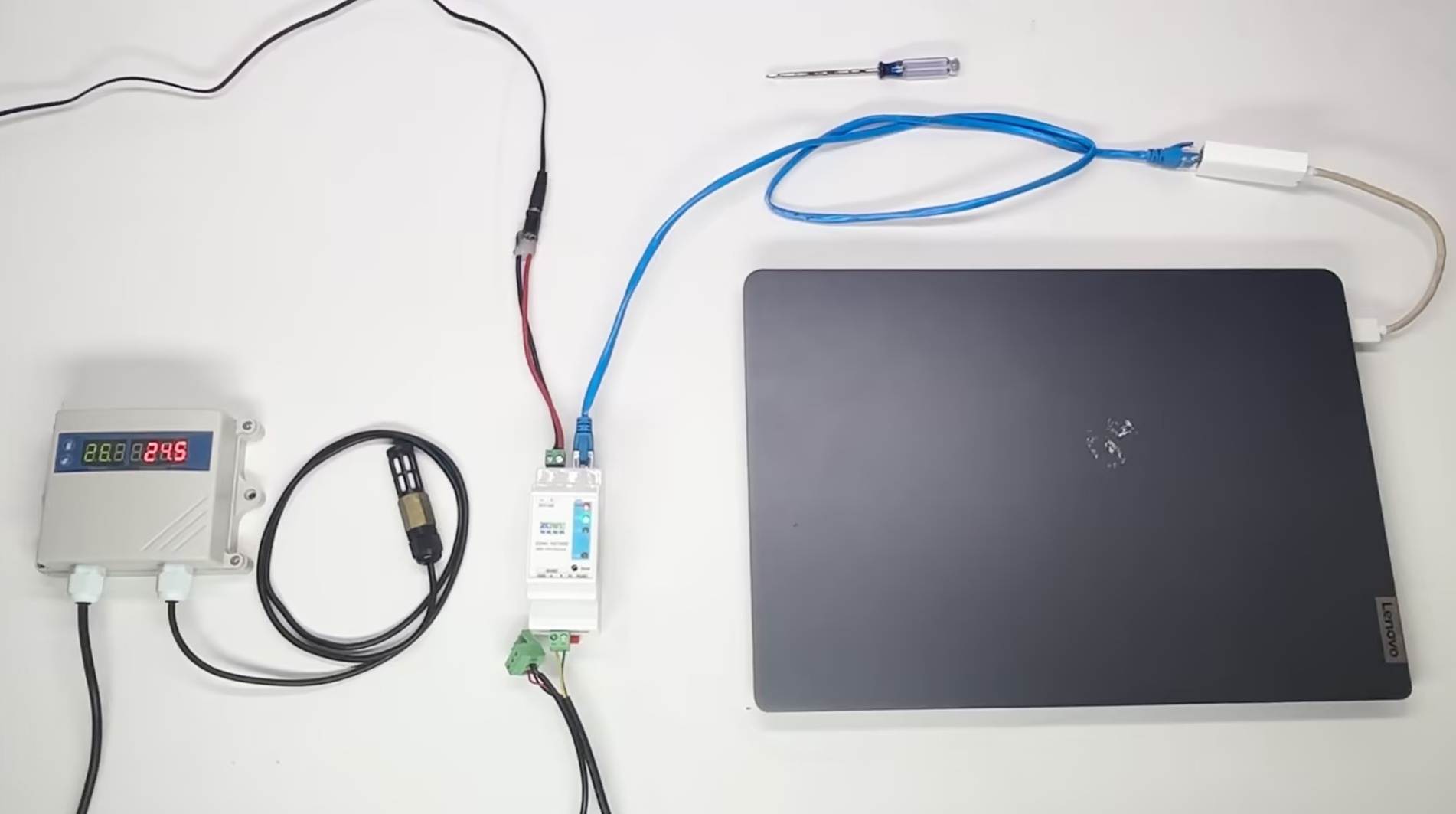

●实物图接线图

实物图_看图王 (1).jpg

三、云端添加设备

云端添加只需两步（网关和设备都是智嵌物联的）：创建网关、创建设备

云端添加需三步(只有网关是智嵌物联的)：创建网关、创建模板、创建设备

1、创建网关

●进入新增网关界面

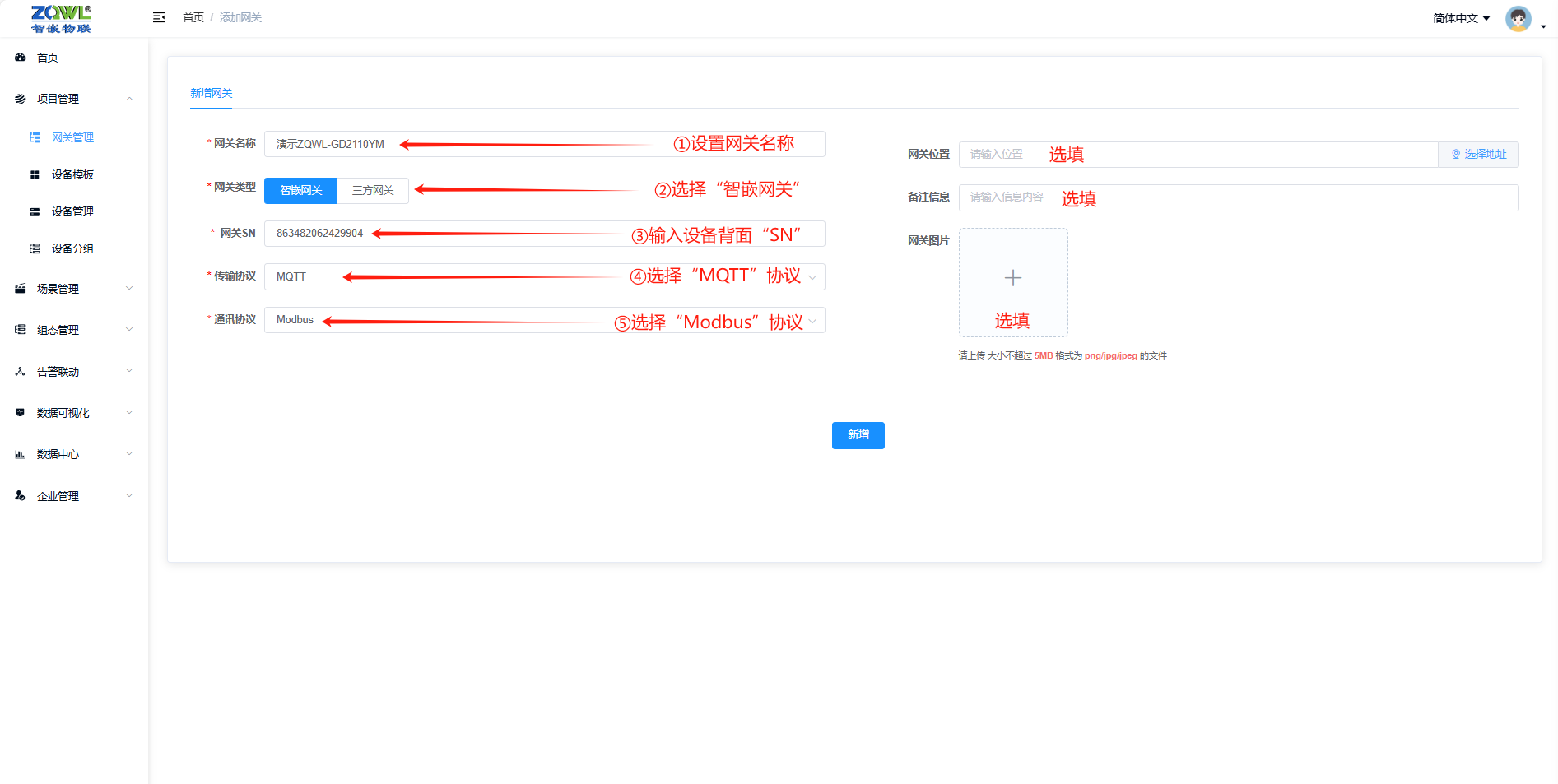

●填写网关基本信息，按需填写网关位置、备注信息、网关图片。

📢 注意：鉴于智嵌云服务为全新发布，先前的网关设备并未配备序列号(SN)。对于这类设备，用户可直接联系客服获取到必要的序列号(SN)。而对于使用最新网关设备的客户，可以直接在设备背面找到已预置的序列号。


2、创建设备

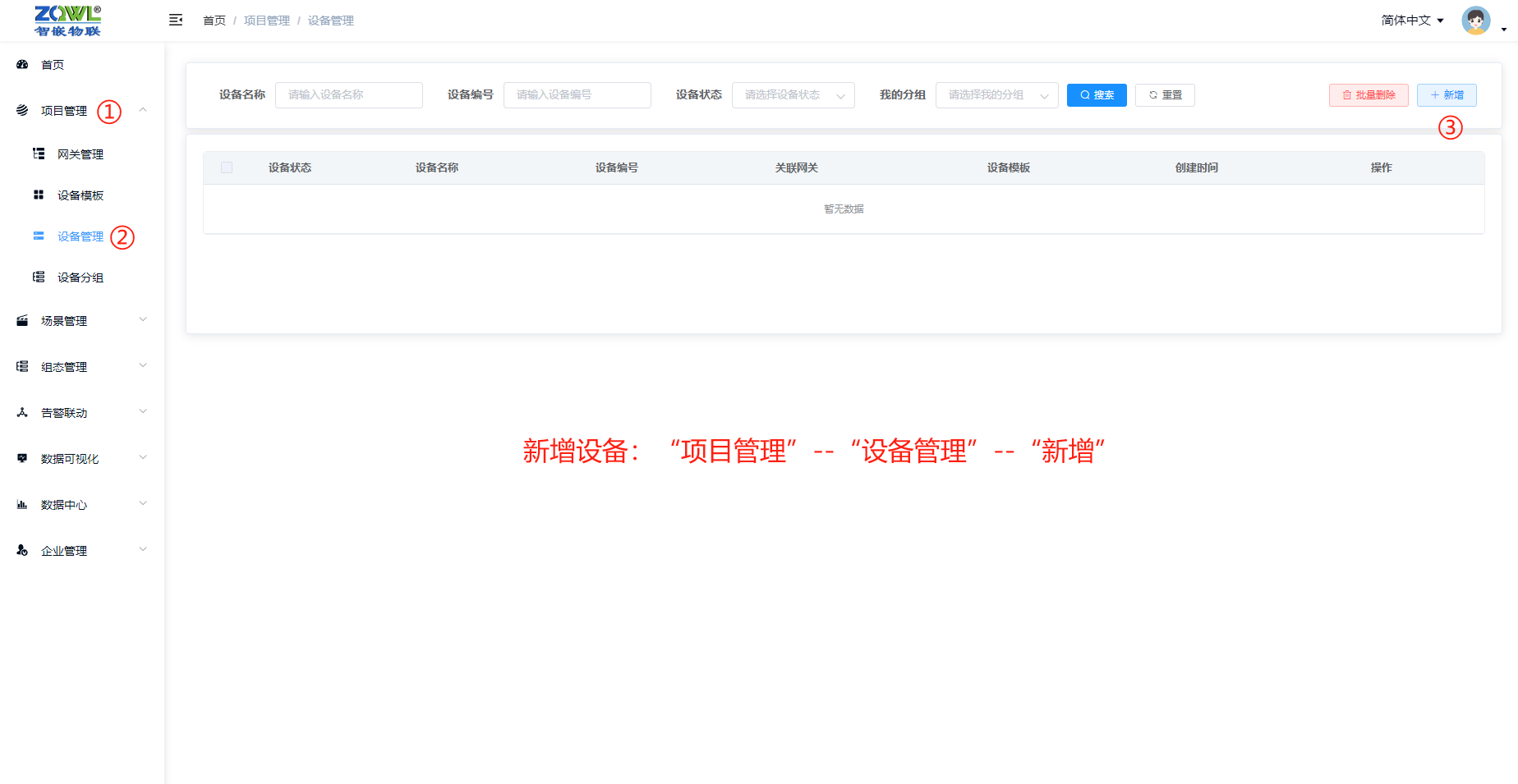

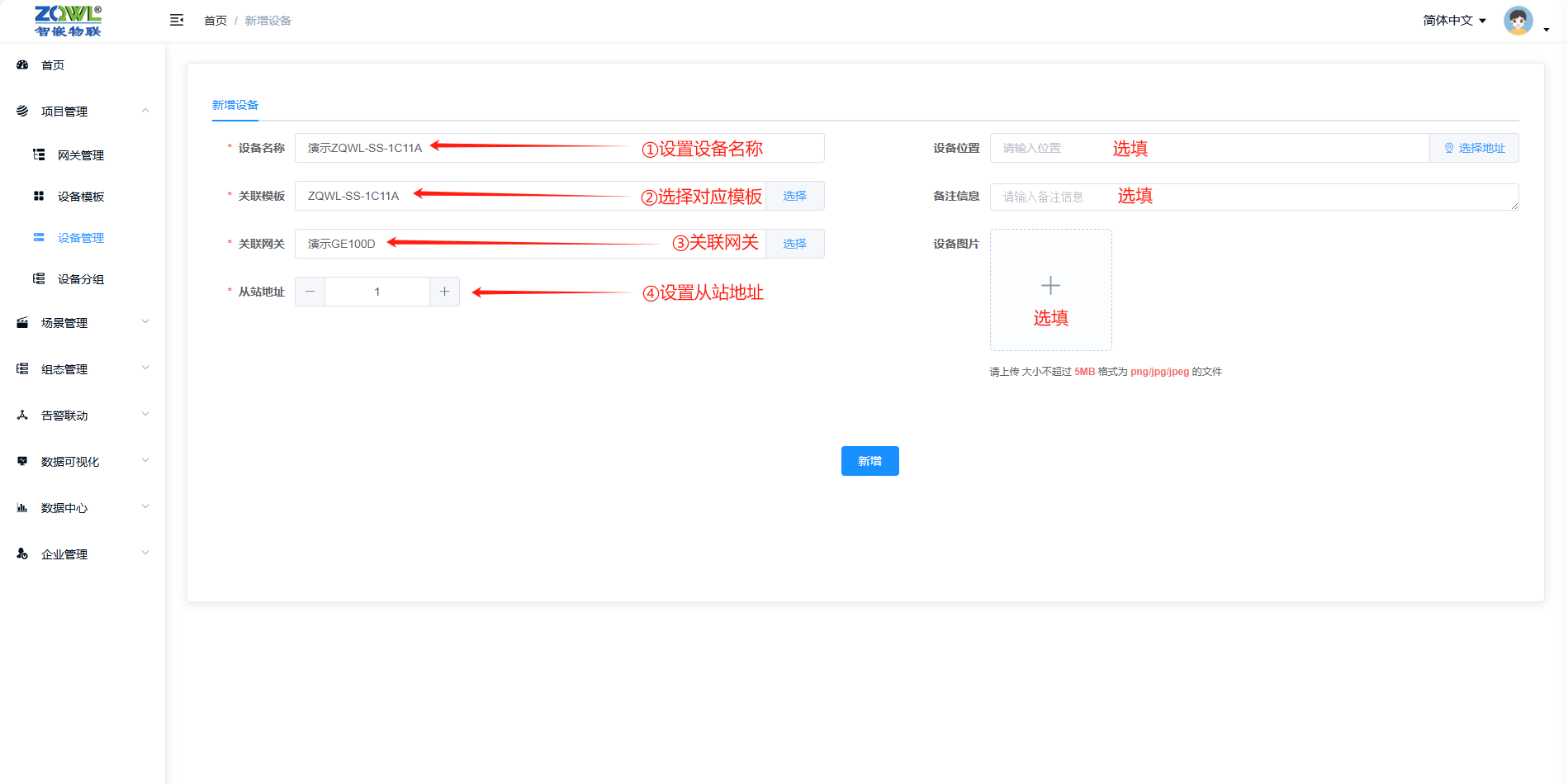

●进入新增设备界面


●填写设备基本信息，设置设备名称，选择要关联的网关、选择要关联的模板，设置你的从站地址

📢 注意：设备使用的是智嵌物联的，创建设备的时候直接选择对应的模板就行，不是智嵌物联的，需要先创建一个自己的模板，怎么创建模板可参考目录“项目管理-设备模板”

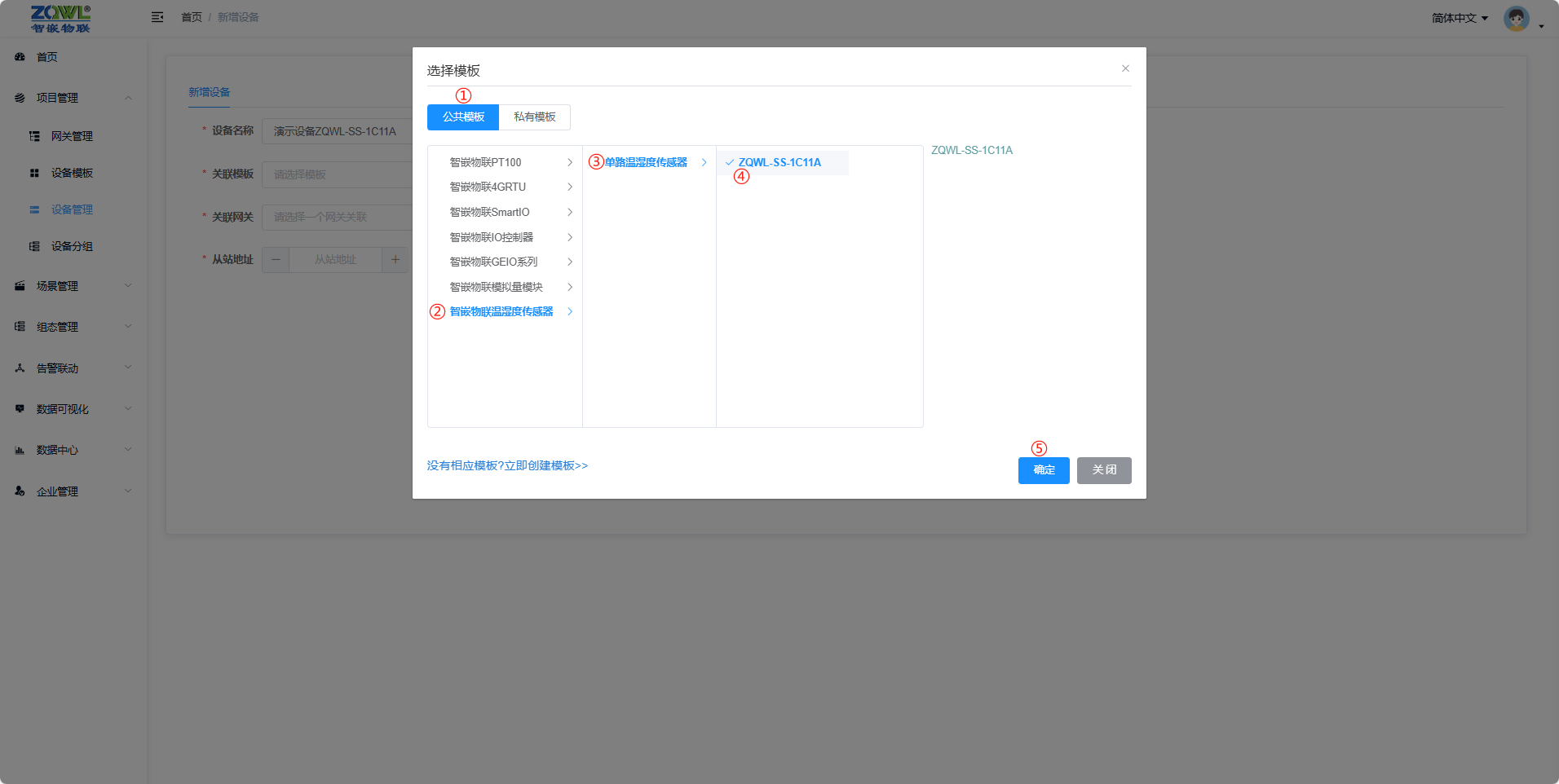

●选择对应模板

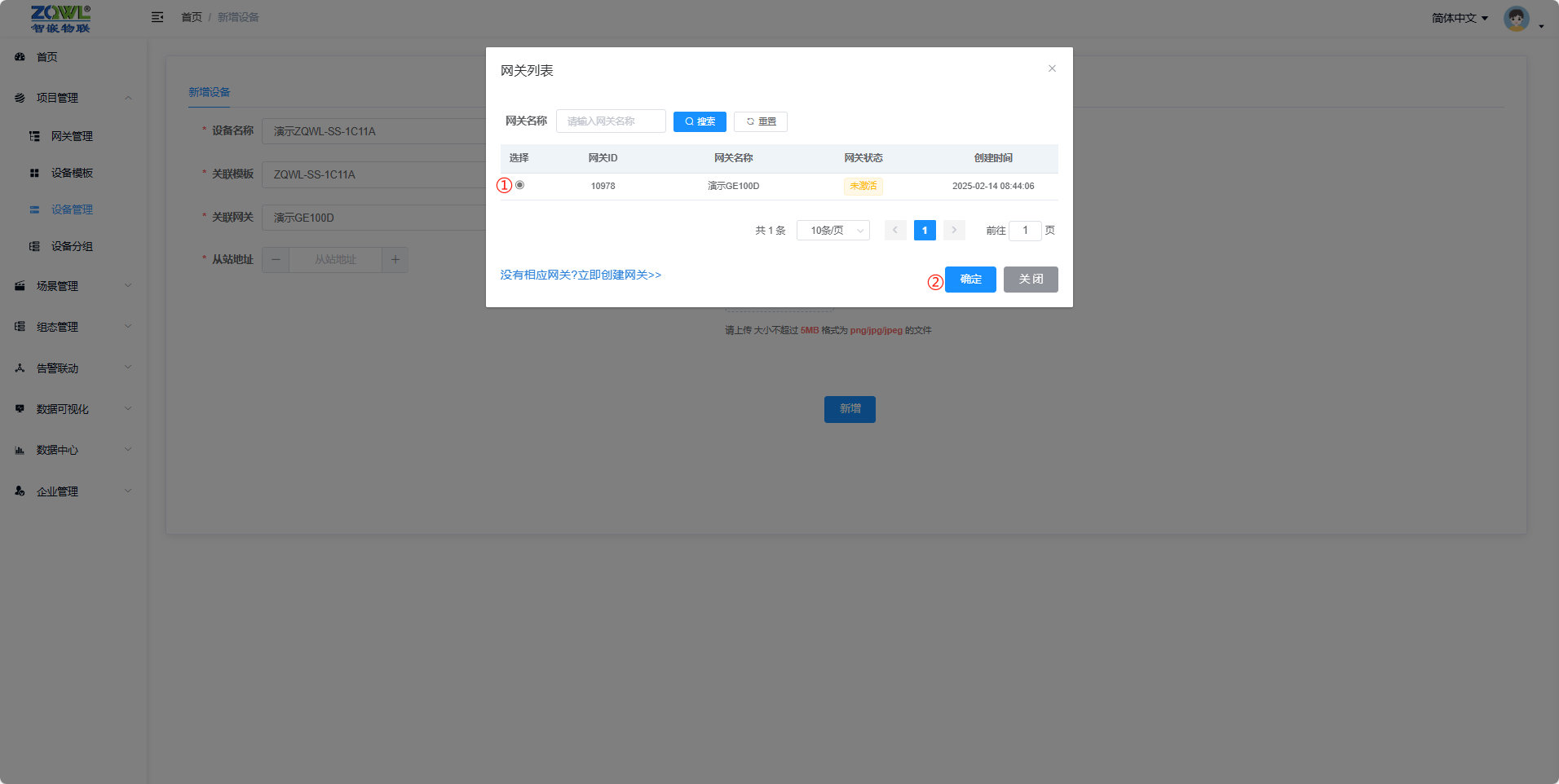

●选择网关：选择刚刚创建的网关。

●设置从站地址：ZQWL-SS-1C11A 设备出厂默认从站地址为 1 。若此前已修改从站地址，请填写修改后的地址；若未修改，直接填写默认地址1。


四、将网关连接上智嵌云

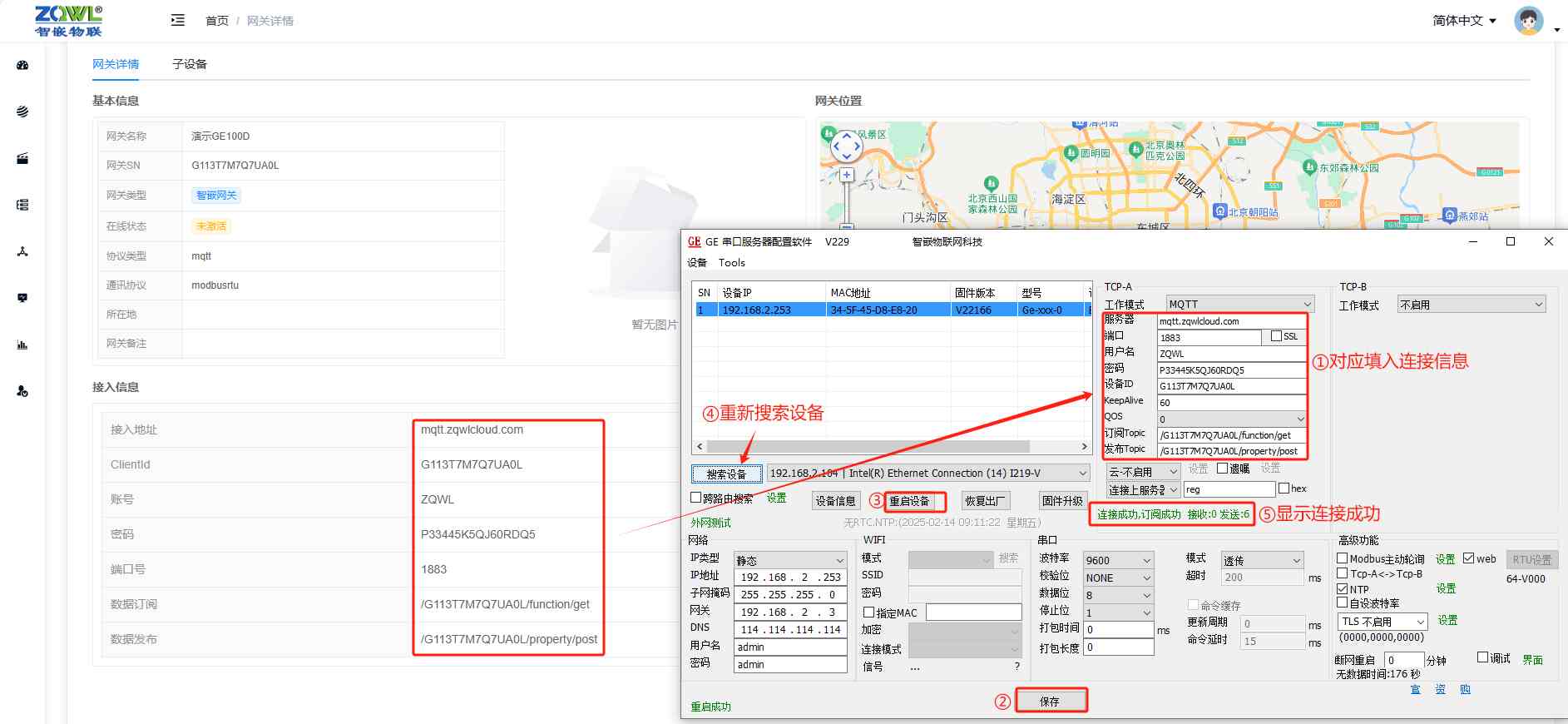

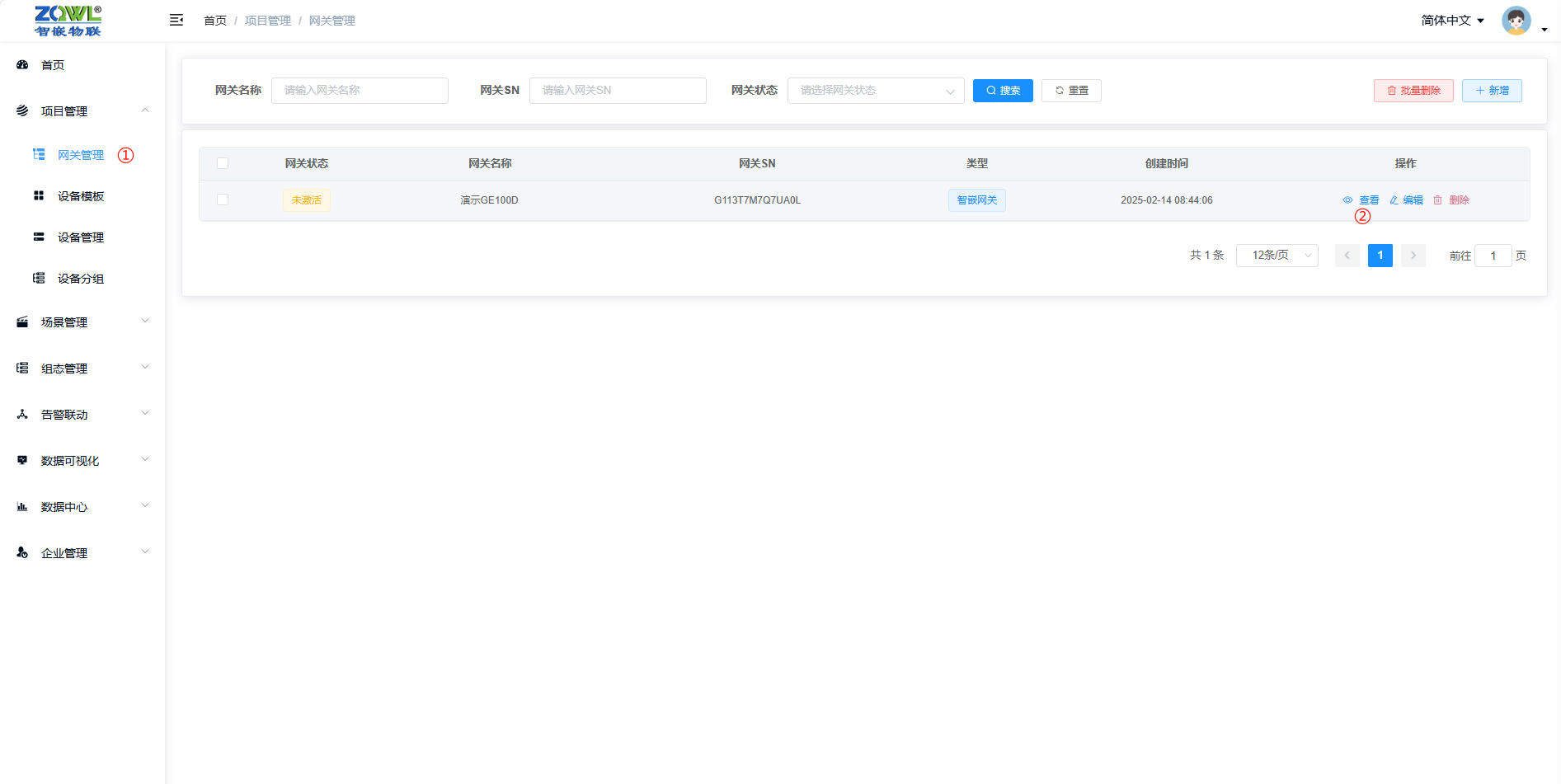

1、查看网关详情界面的连接信息【项目管理】—【网关管理】—【查看】，将连接信息对应粘贴到GE100D配置软件上去，设置完后保存重启配置软件即可

●查看连接信息


●将连接信息粘贴到的配置软件上

📢 注：智嵌物联设备出厂默认 IP 为 “192.168.1.253”。使用时，需根据所连接路由器的不同，修改该 IP 的网段，以确保设备能够访问外网。以下是连接 2 段的路由器为例进行演示。

11 (1).png

五、查看数据

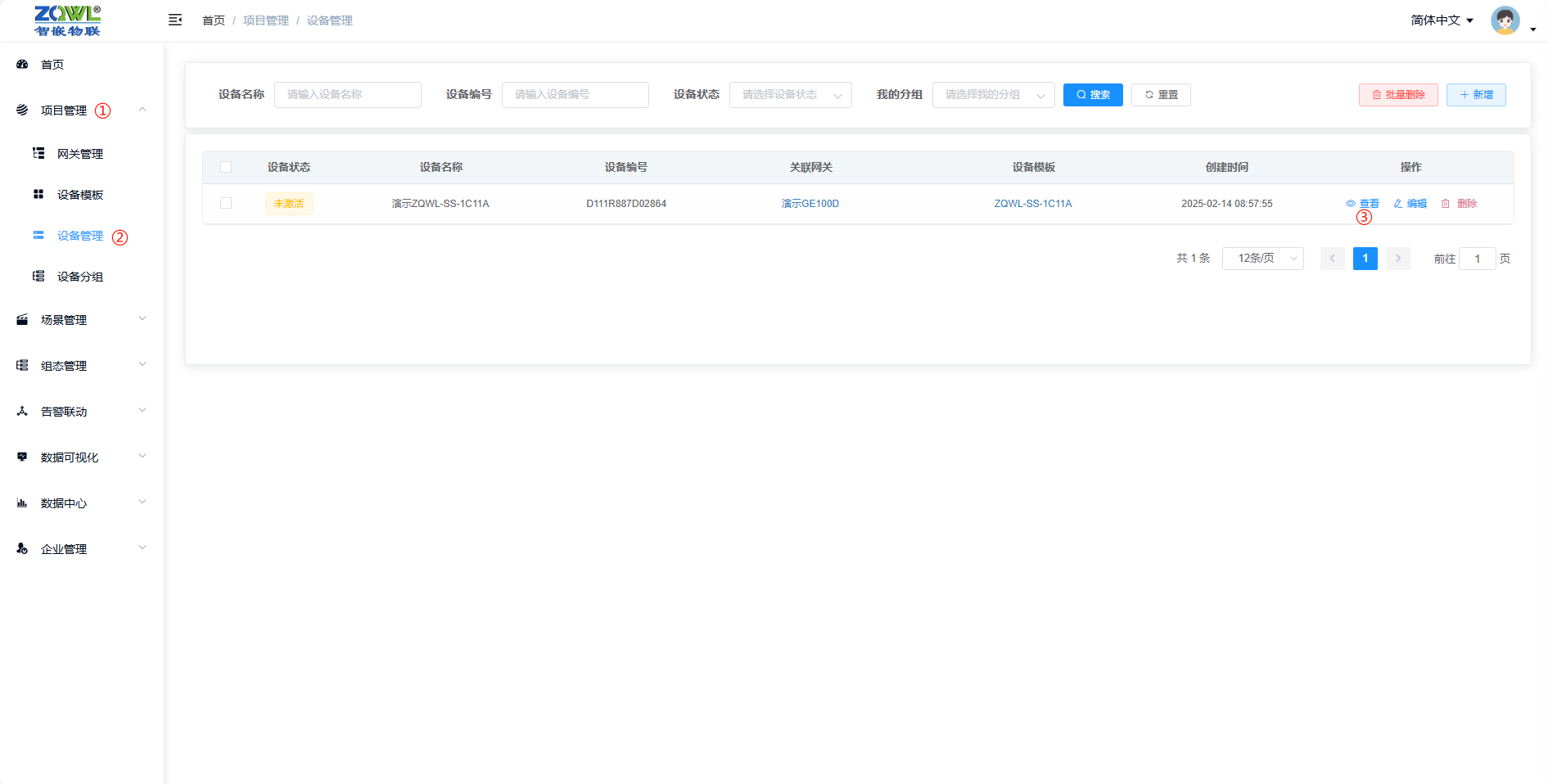

1、网关连接上智嵌云后，可通过智嵌云【项目管理】—【设备管理】—【查看】查看数据。


●点击界面上的“主动采集”就能看见值已经采集上来了，要写入值直接点击当前值旁边的编辑按钮，下发写入。

13 (1).png

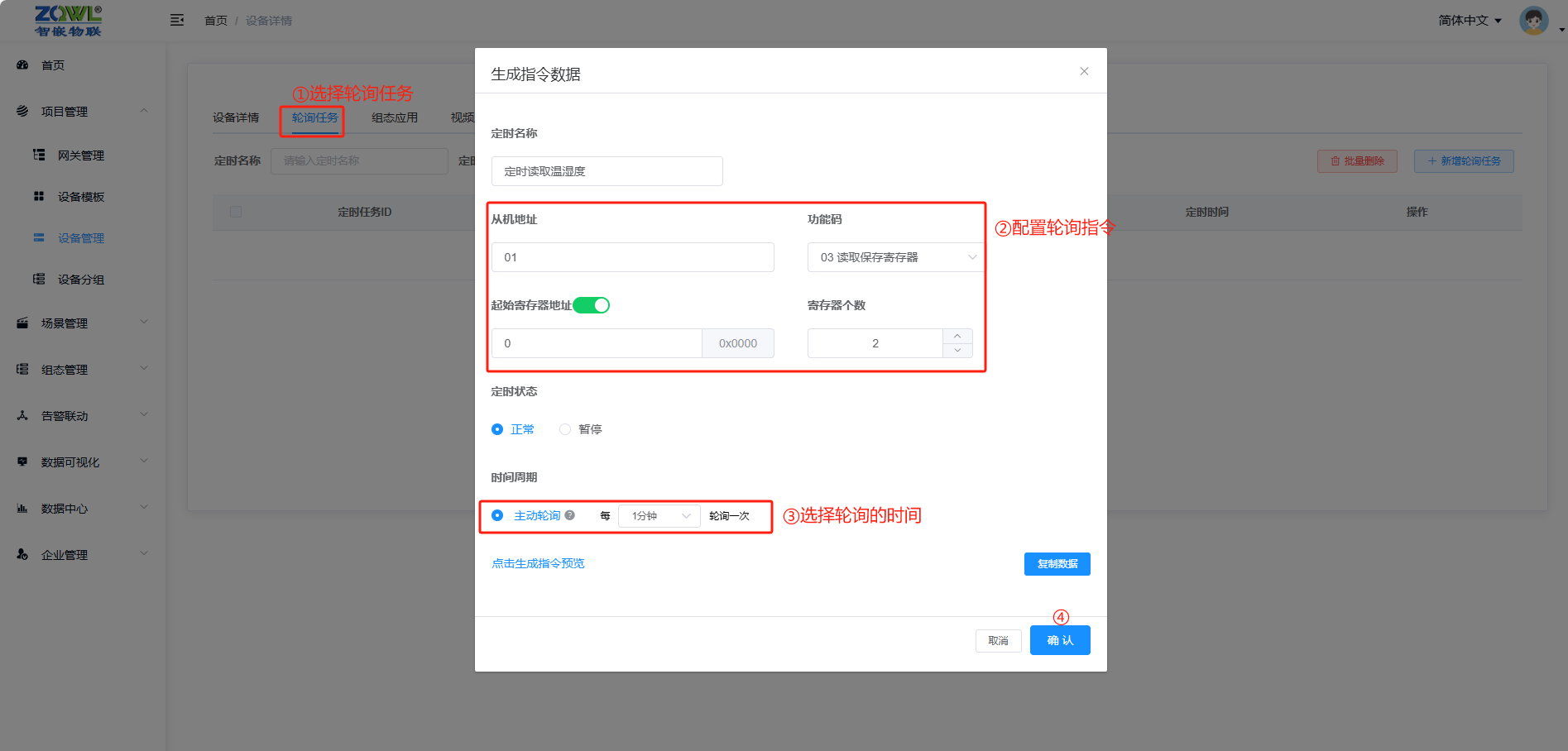

2、如果想云端自动轮询下面设备数据页可以去设置轮询任务

●连续的寄存器地址可以一条指令去轮询，不连续的寄存器地址分多条指令去轮询
