智嵌物联自主研发的 Smart Gateway（智能网关）系列产品，内部集成了 TCP/IP 协议栈， 可实现串口到网络数据的双向透明传输、ModBus 协议转换等功能。设备通过简单的配置， 即可轻松实现嵌入式用户串口设备的联网、上云等功能。广泛应用于机房监控、环境监控、 智能交通、道闸控制、智能快递柜等行业。
下面将演示智嵌物联的GW串口服务器接入智嵌云的操作方法，以ZQWL-GW1800NM搭配ModbusSlve为例，其他同系列不同型号的操作方法与此相同。
一、准备
● 材料准备
● 注册并登录智嵌云

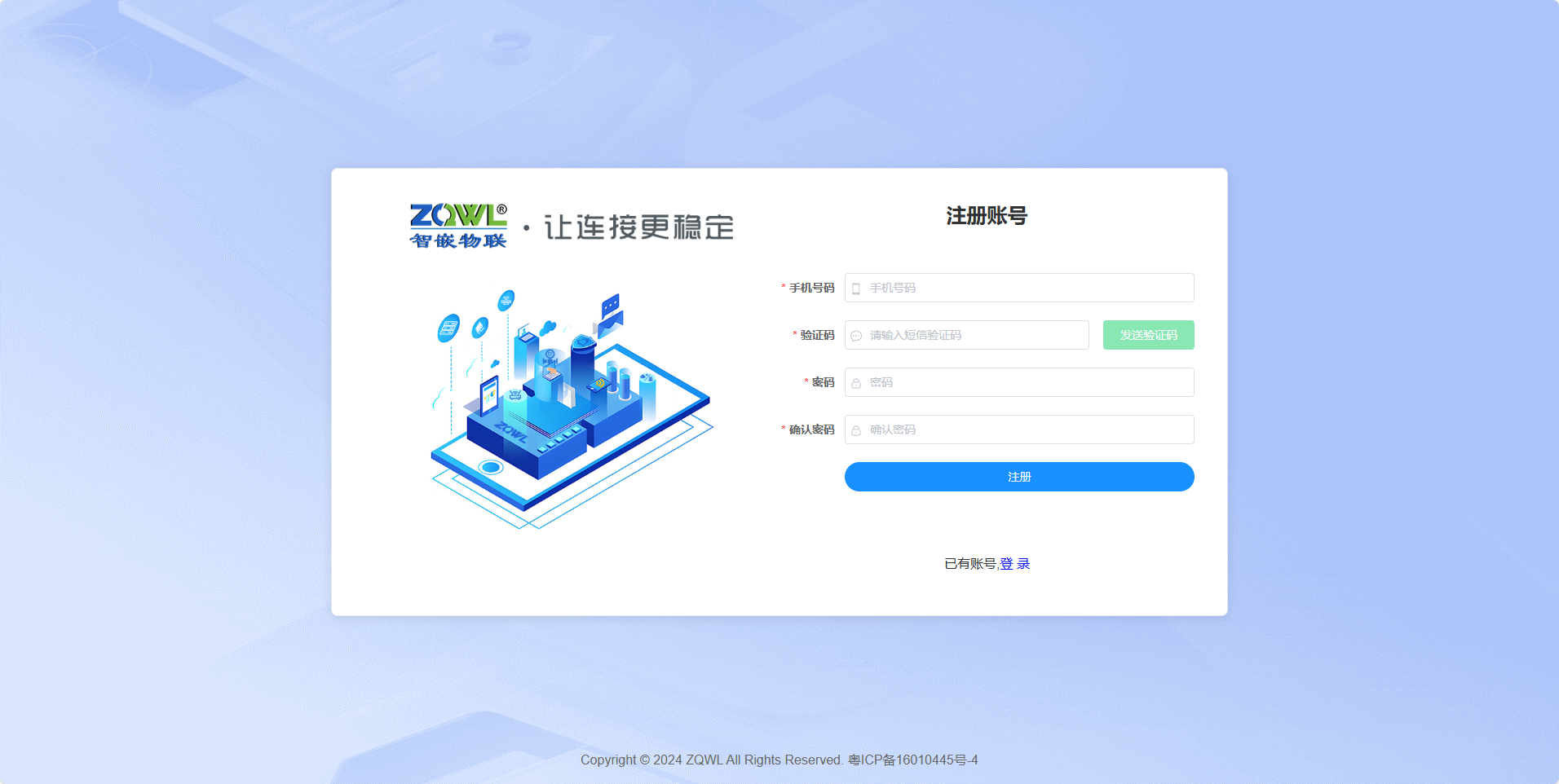

用手机号注册并登录智嵌云
二、连接设备
1、将电脑与ZQWL-GW1800NM通过485线连接，ZQWL-GW1800NM的网口用网线插到交换机或者路由器上
2、将电脑的网口也插到与ZQWL-GW1800NM同一个交换机或者路由器下
2、给ZQWL-GW1800NM供电

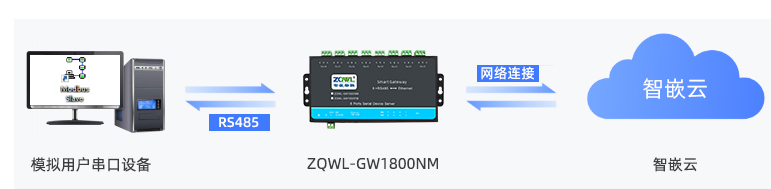

● 流程图
三、使用Modbus slave软件模拟串口设备接入ZQWL-GW1800NM
1、查看com号

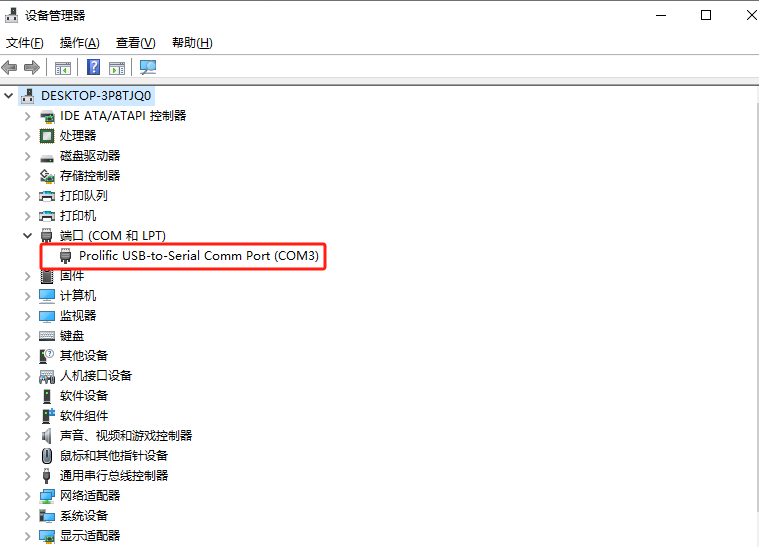

当ZQWL-GW1800NM通电后，使用USB转485接口工具插入电脑，在电脑的设备管理上可以看见生成的com号

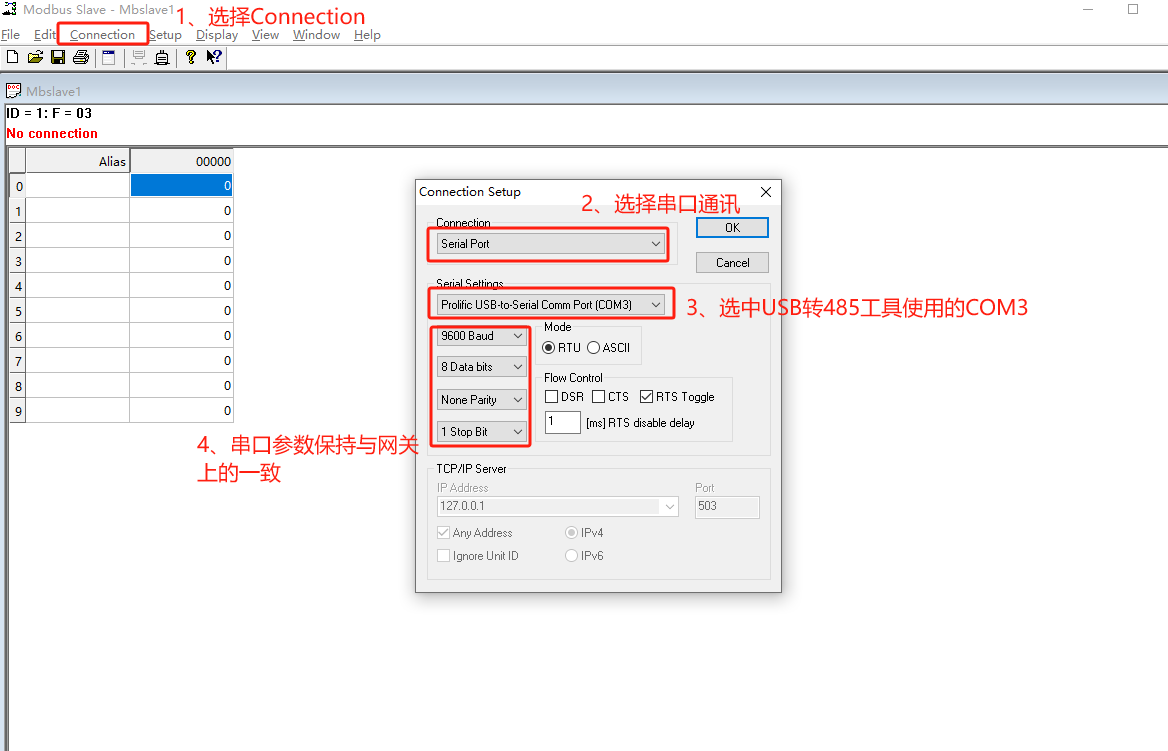

2、连接Modbus slave软件
3、用Modbus slave软件模拟串口数据
以下，模拟的是从站地址1，功能码03，从0开始连续4个寄存器的点位

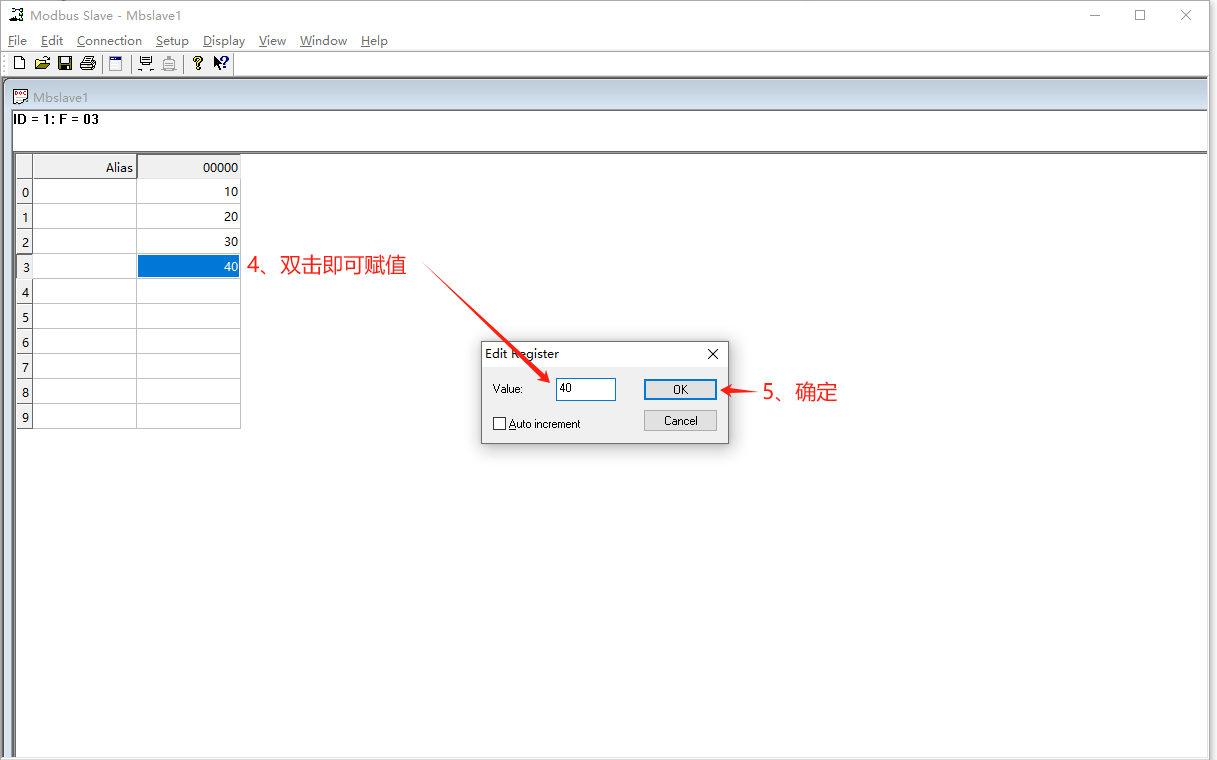

4、给点位赋值
分别给寄存器地址“0”赋值10、寄存器地址“1”赋值20、寄存器地址“2”赋值30、寄存器地址“3”赋值40
四、云端添加设备
云端添加需三步：创建网关、创建模板、创建设备
1、创建网关

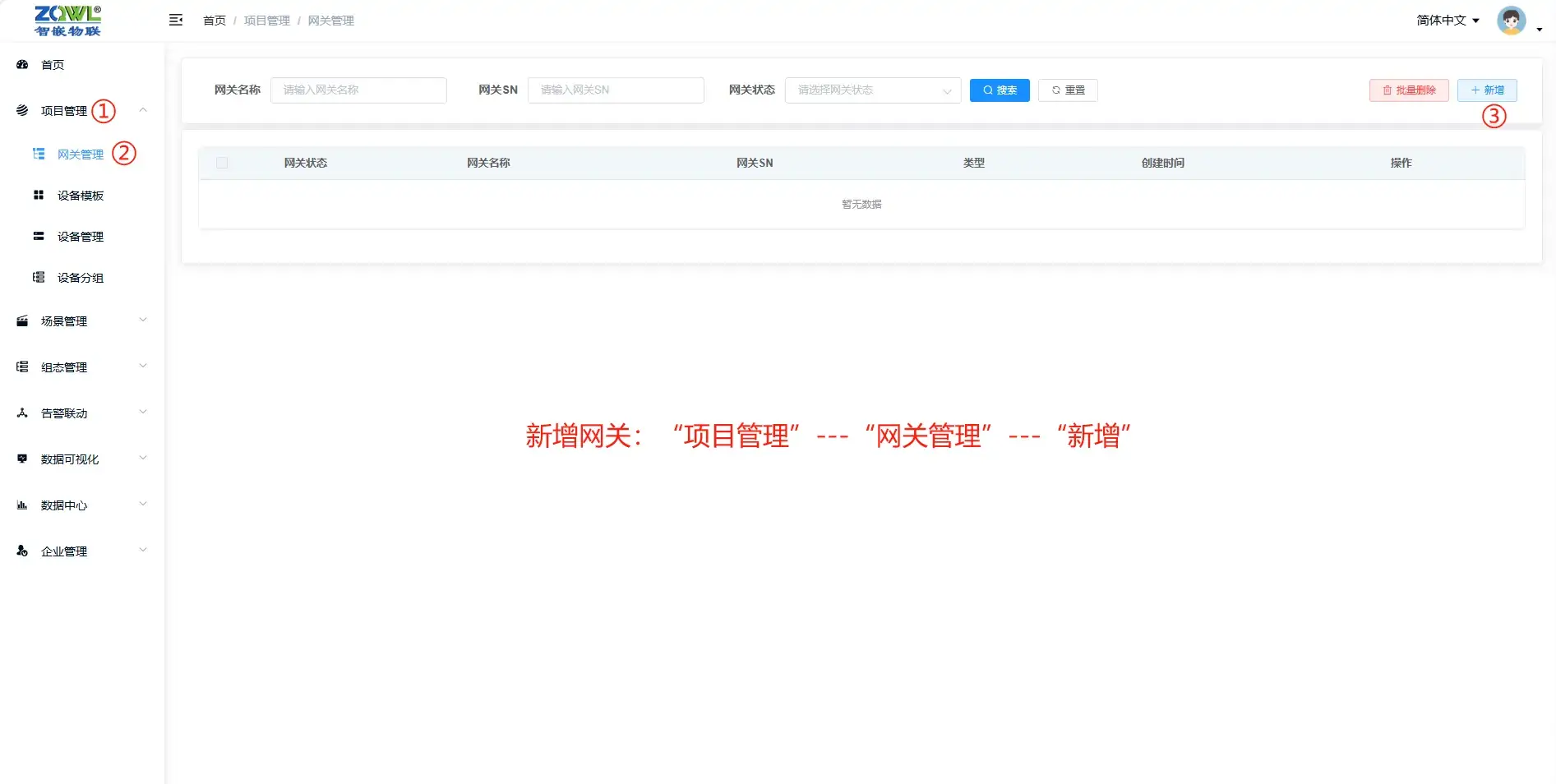

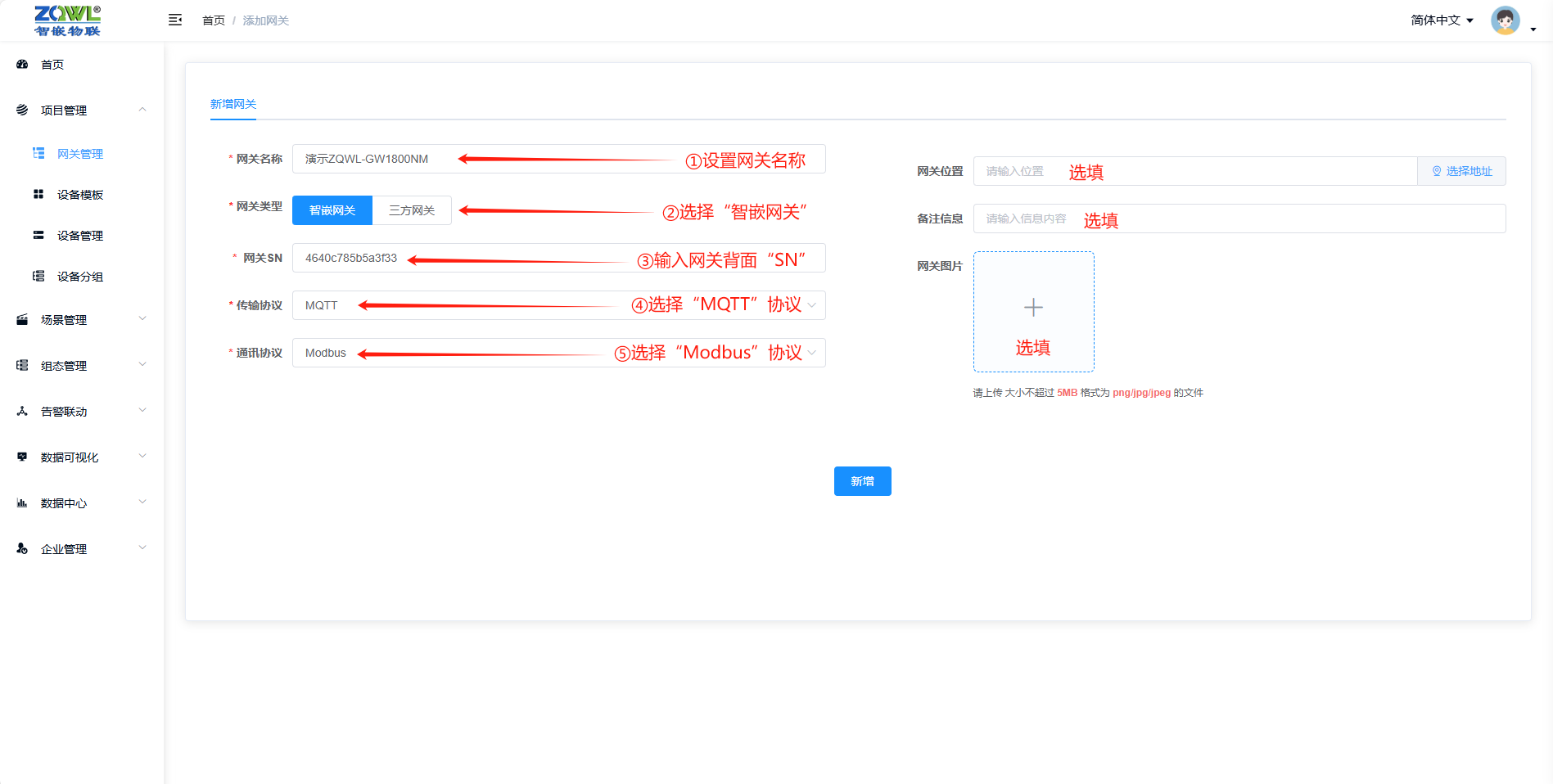

● 进入新增网关界面
📢 注意：鉴于智嵌云服务为全新发布，先前的网关设备并未配备序列号(SN)。对于这类设备，用户可直接联系客服获取到必要的序列号(SN)。而对于使用最新网关设备的客户，可以直接在设备背面找到已预置的序列号。
2、创建模板

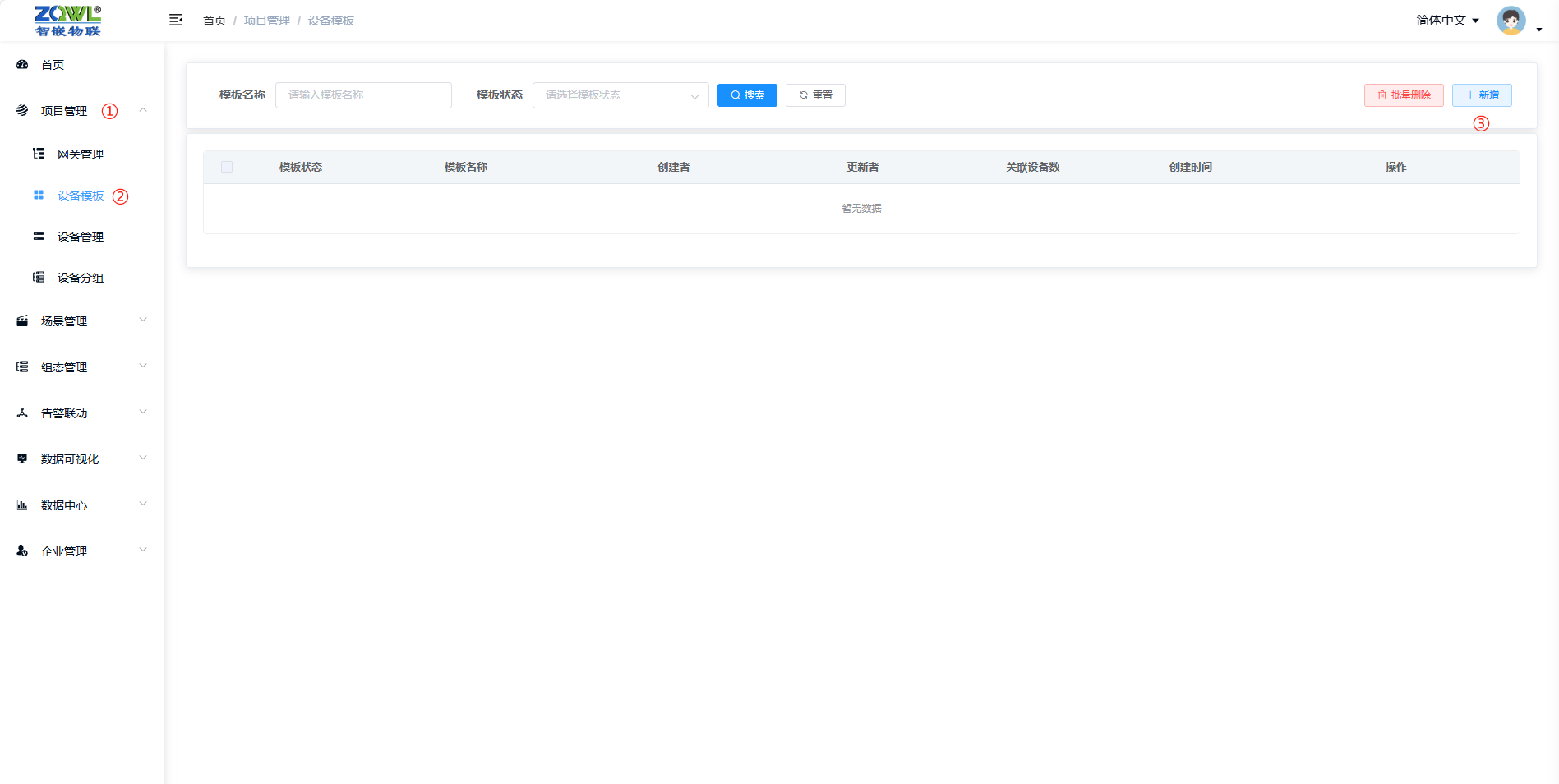

● 进入新增模板界面

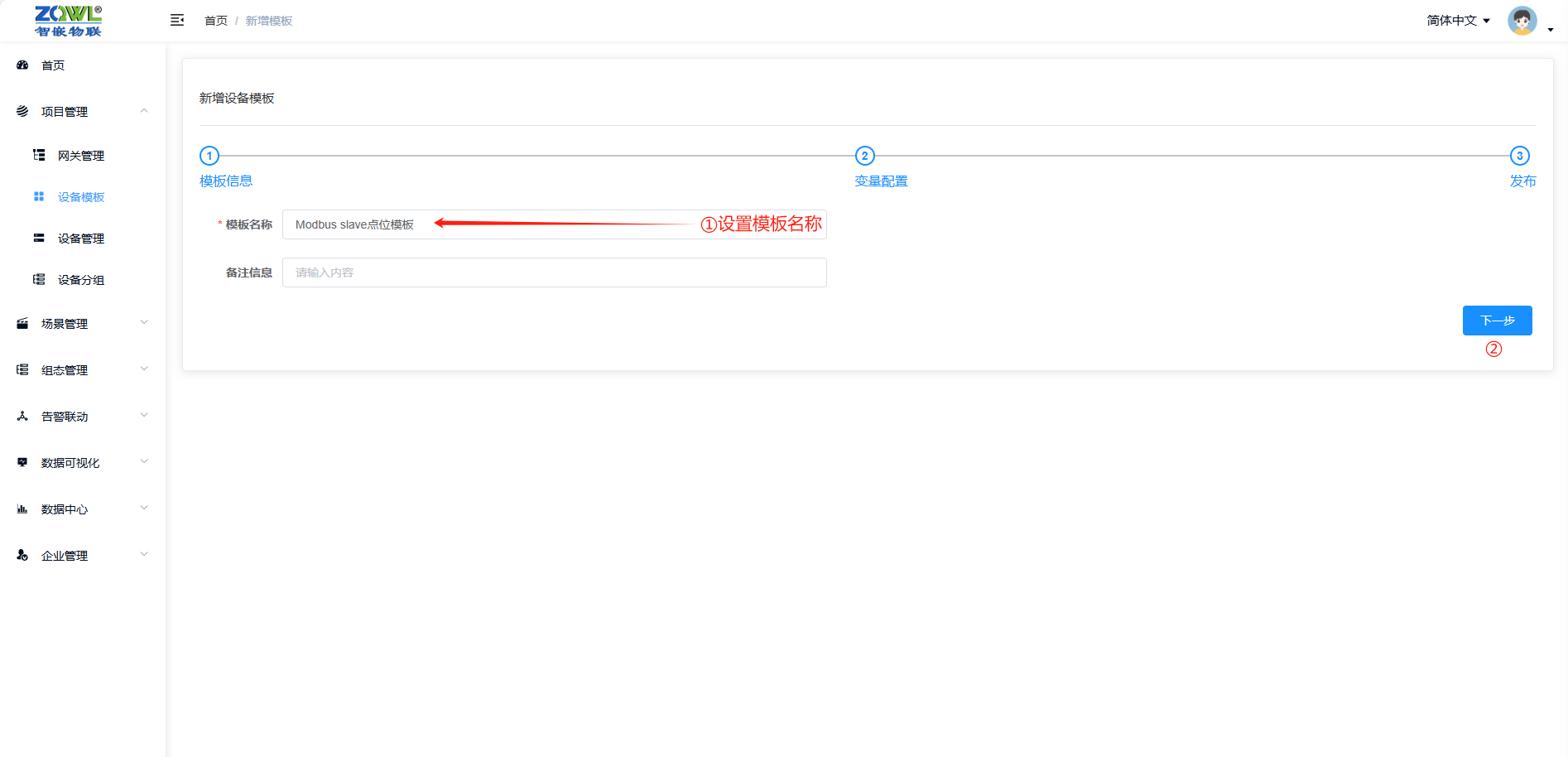

● 设置模板基本信息
●配置模板点位信息
变量名称：自设
变量标识符：只在json协议下有用，如果选的是modbus协议，此处可任意填写
寄存器：功能码选择上面modbusSalve模拟的03功能码，寄存器地址填写“0”就是读modbusSalve第一个点位
数据格式：根据实际填写，modbusSalve默认填写的值是16位 无符号

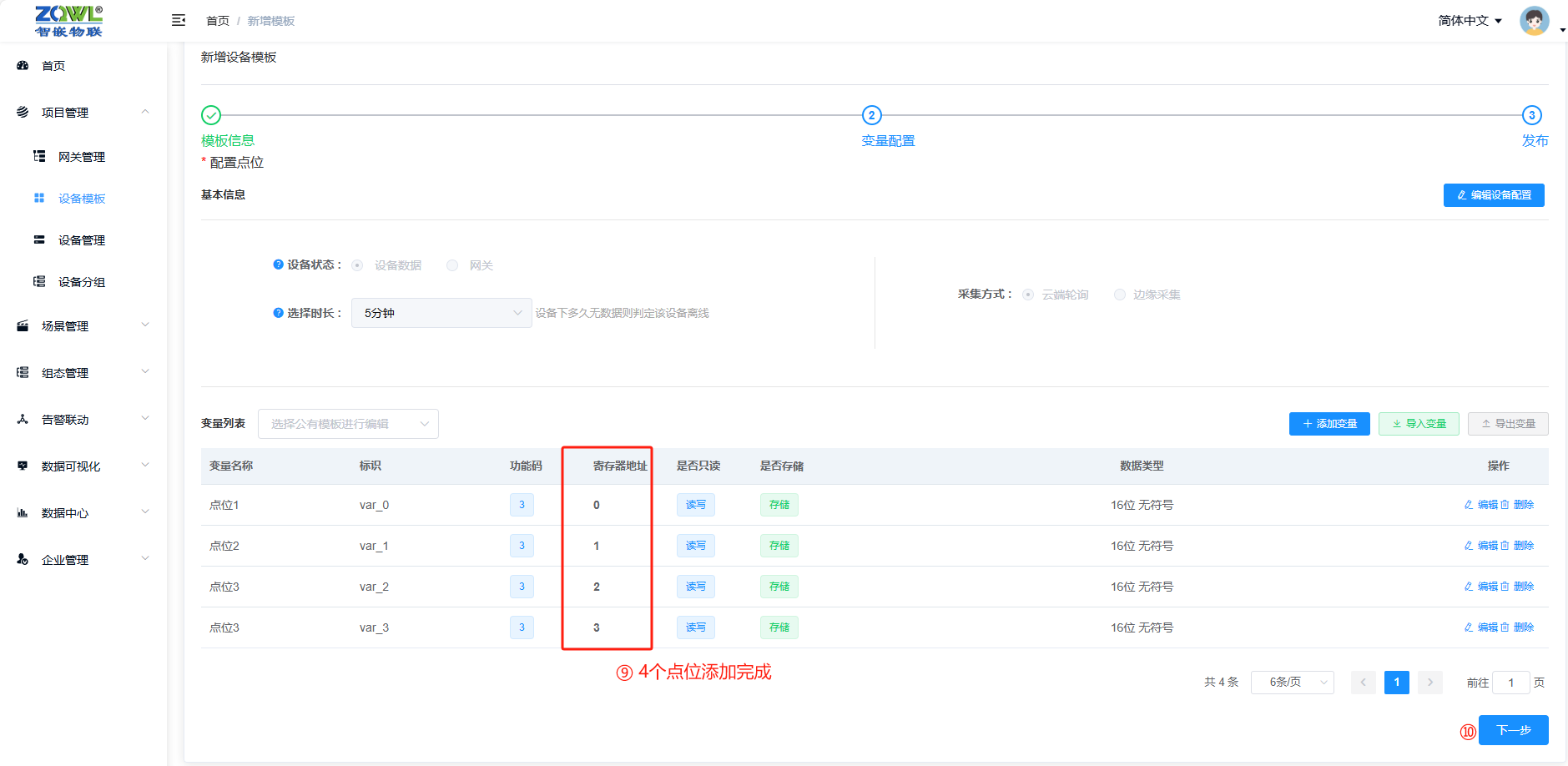

●模仿上面步骤，继续添加剩下3个寄存器地址

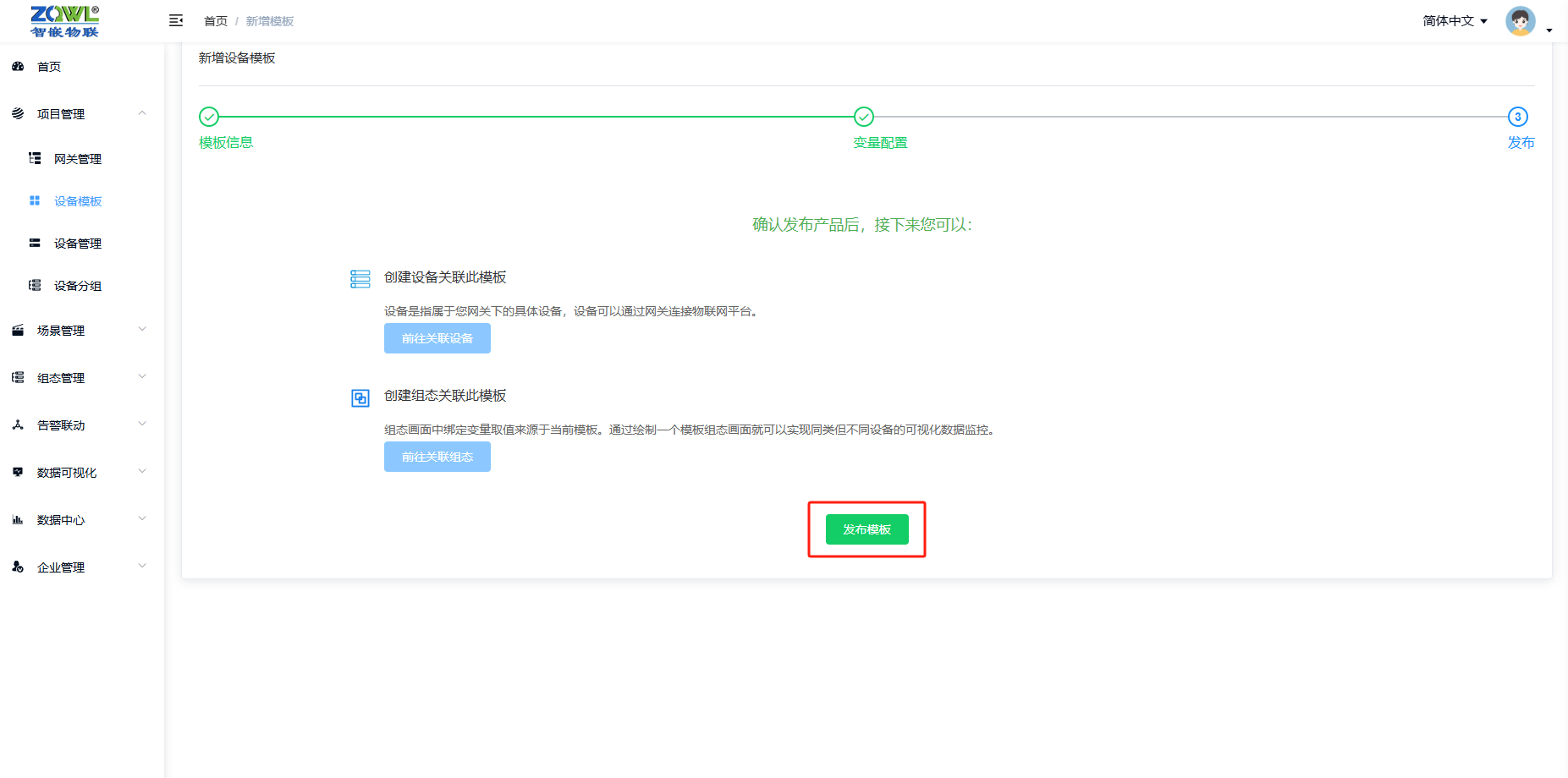

●发布模板
模板发布成功即可使用
3、创建设备

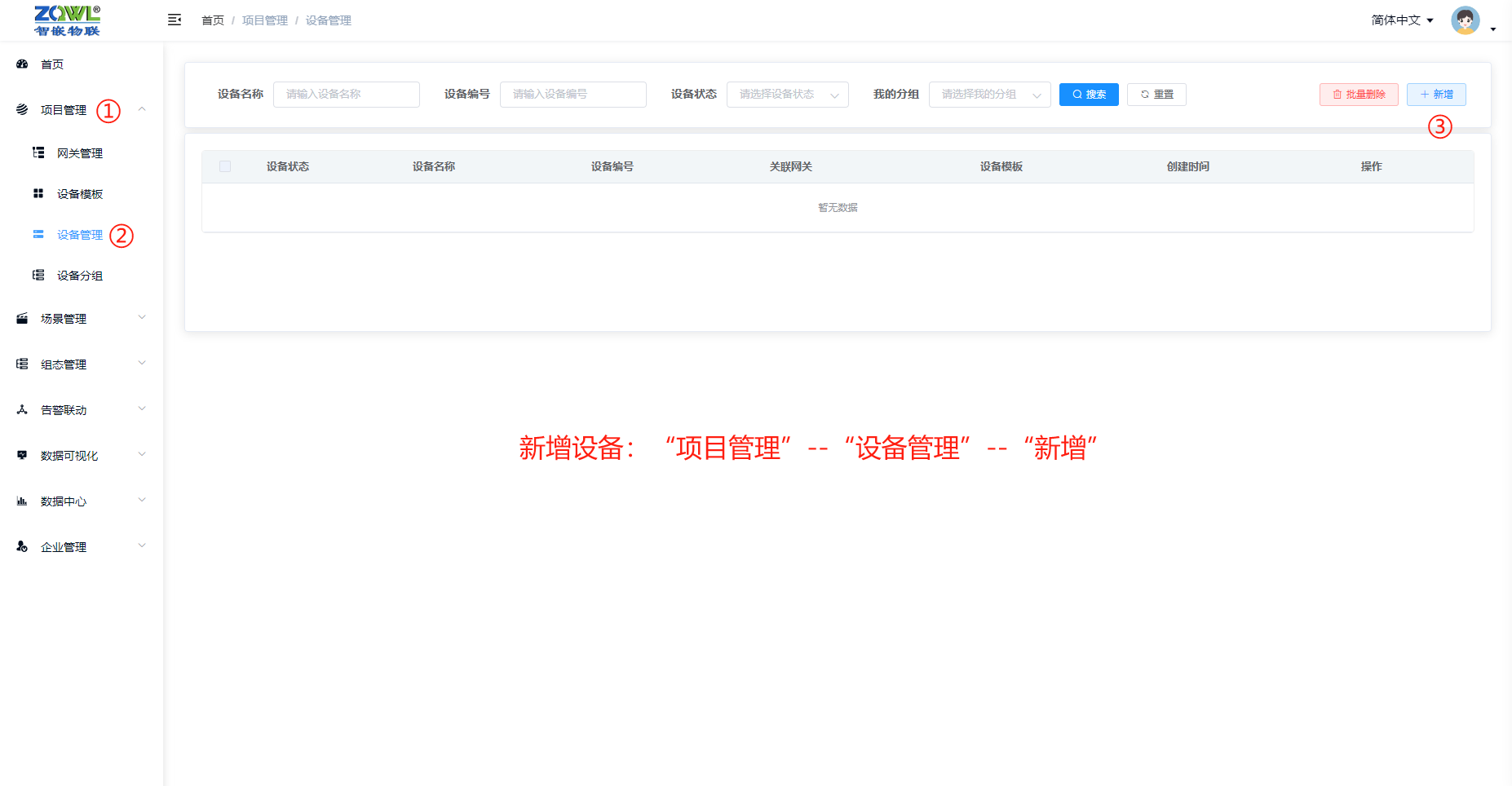

● 进入新增设备界面

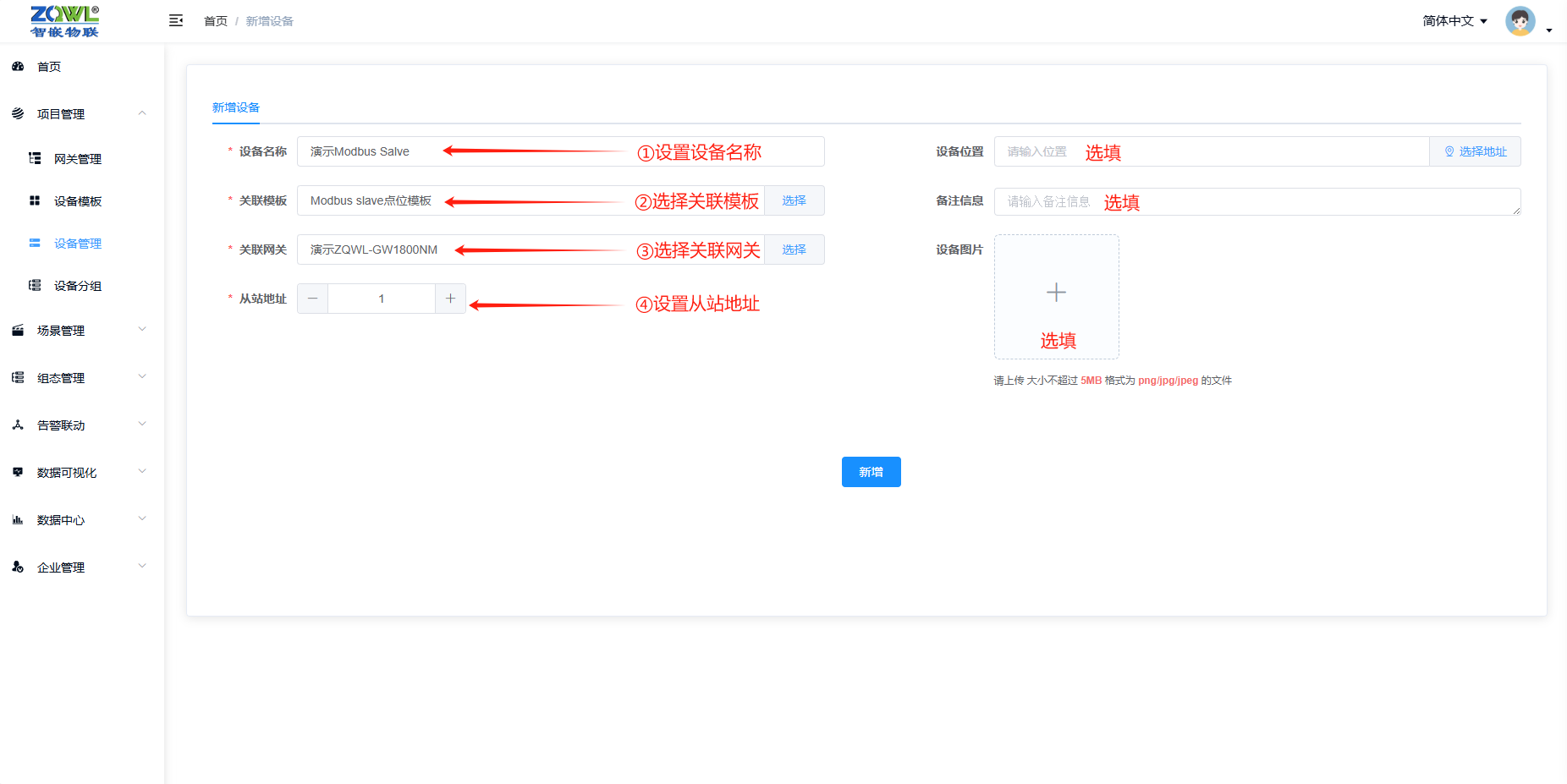

● 填写设备基本信息，设置设备名称

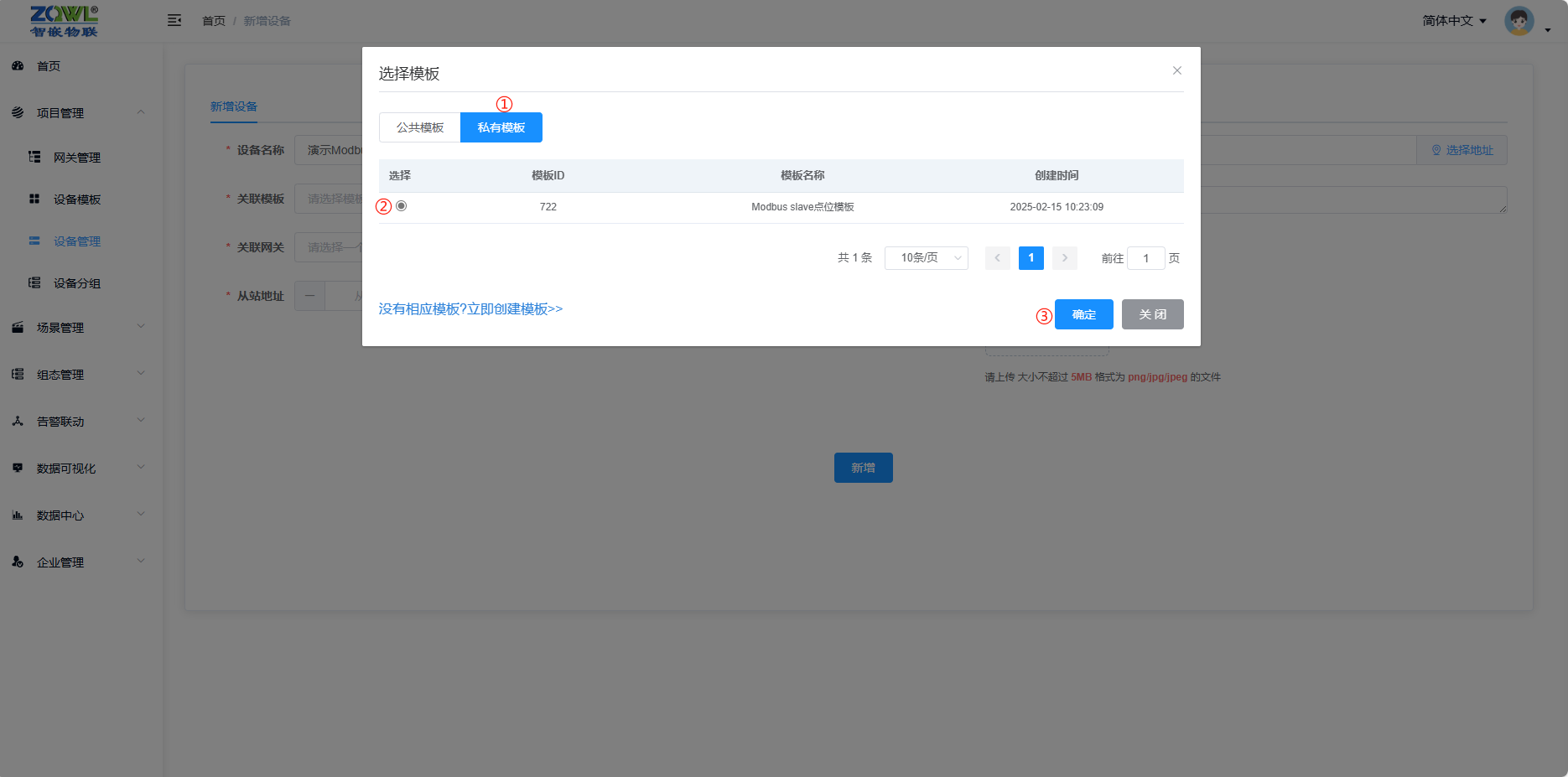

● 选择刚刚创建的模板
●选择网关：选择刚刚创建的网关。
●设置从站地址：modbus Salve模拟的是设备地址1的设备，所以从站地址为“1”
五、将网关连接上智嵌云

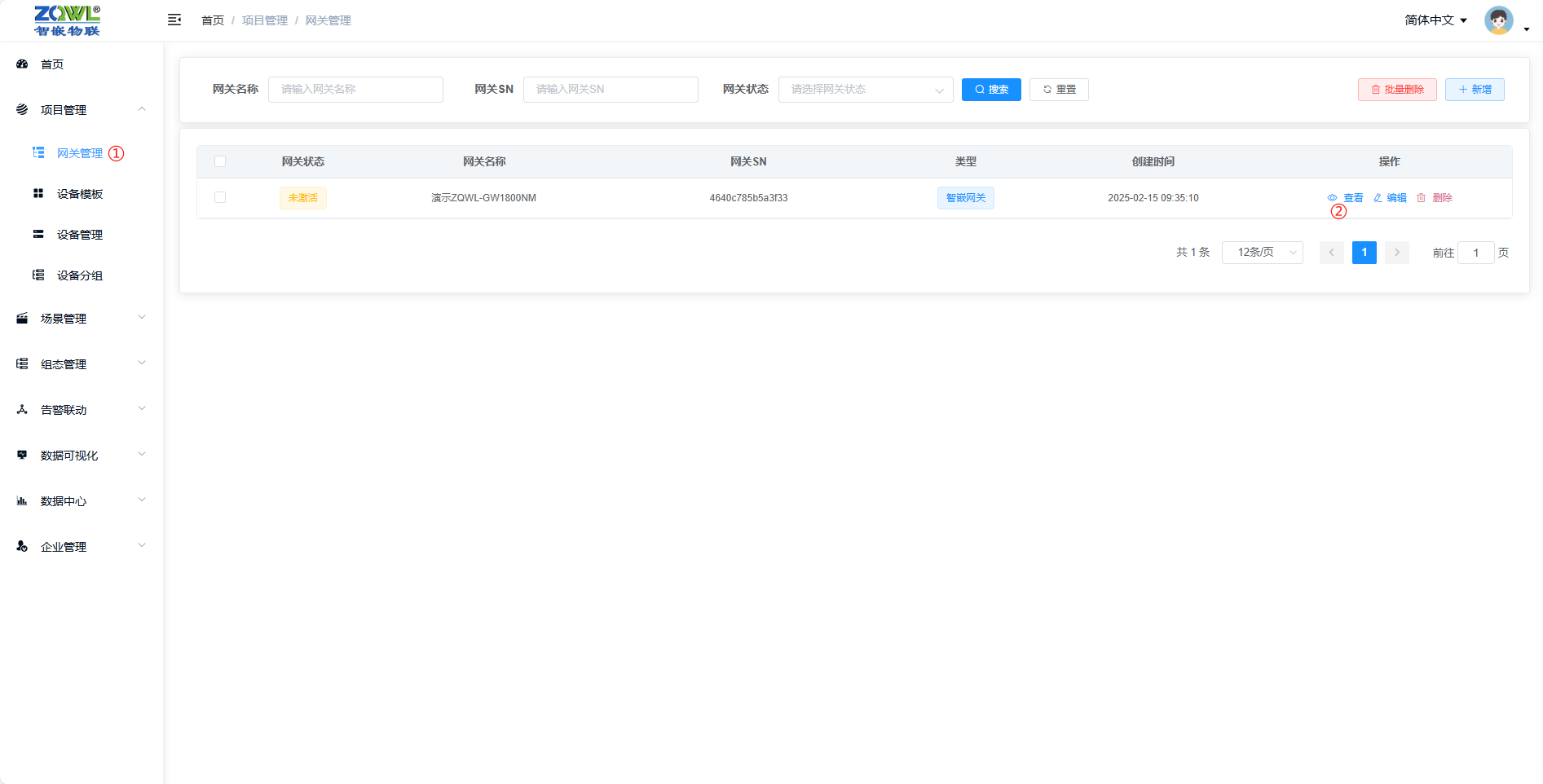

1、查看网关详情界面的连接信息【项目管理】—【网关管理】—【查看】，将连接信息对应粘贴到ZQWL-GW1800NM配置软件上去，设置完后保存重启配置软件即可
● 查看连接信息
●将连接信息填入到“ZQWL-GW1800NM”的配置软件上
📢 注：智嵌物联设备出厂默认 IP 为 “192.168.1.253”。使用时，需根据所连接路由器的不同，修改该 IP 的网段，以确保设备能够访问外网。以下是连接 2 段的路由器为例进行演示。

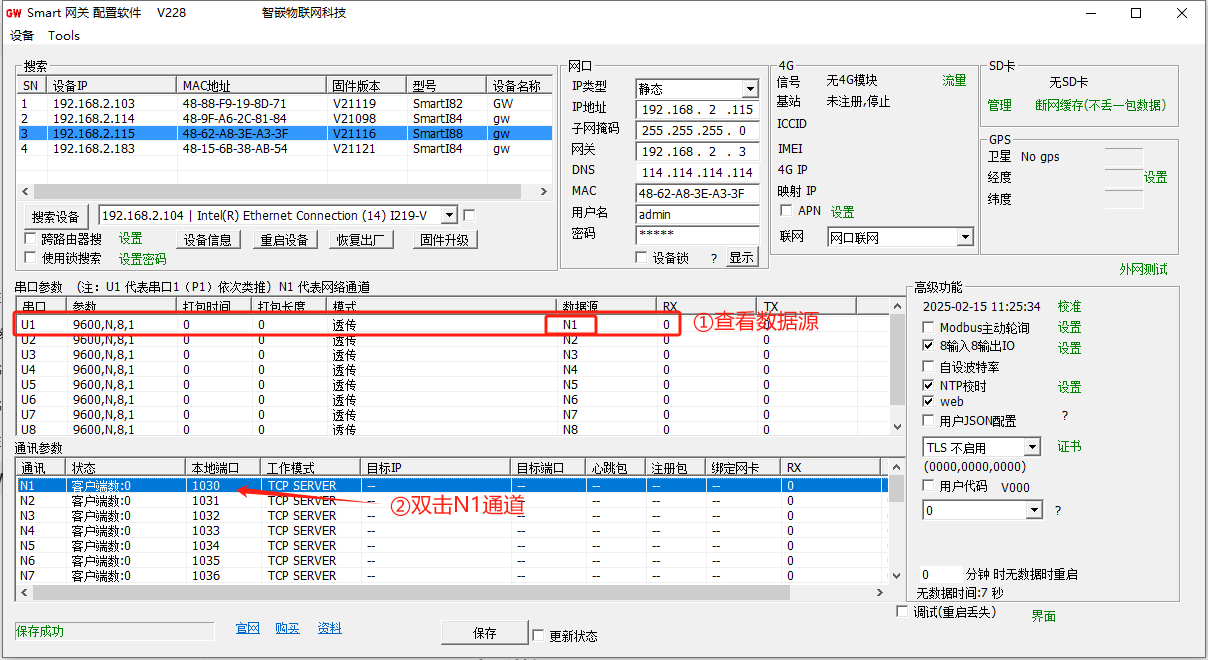

①进入配置软件双击"N1"网络通道，因为我modbus Salve是接在U1上了，查看U1的数据源，对应N1就双击N1通道
②填入连接信息

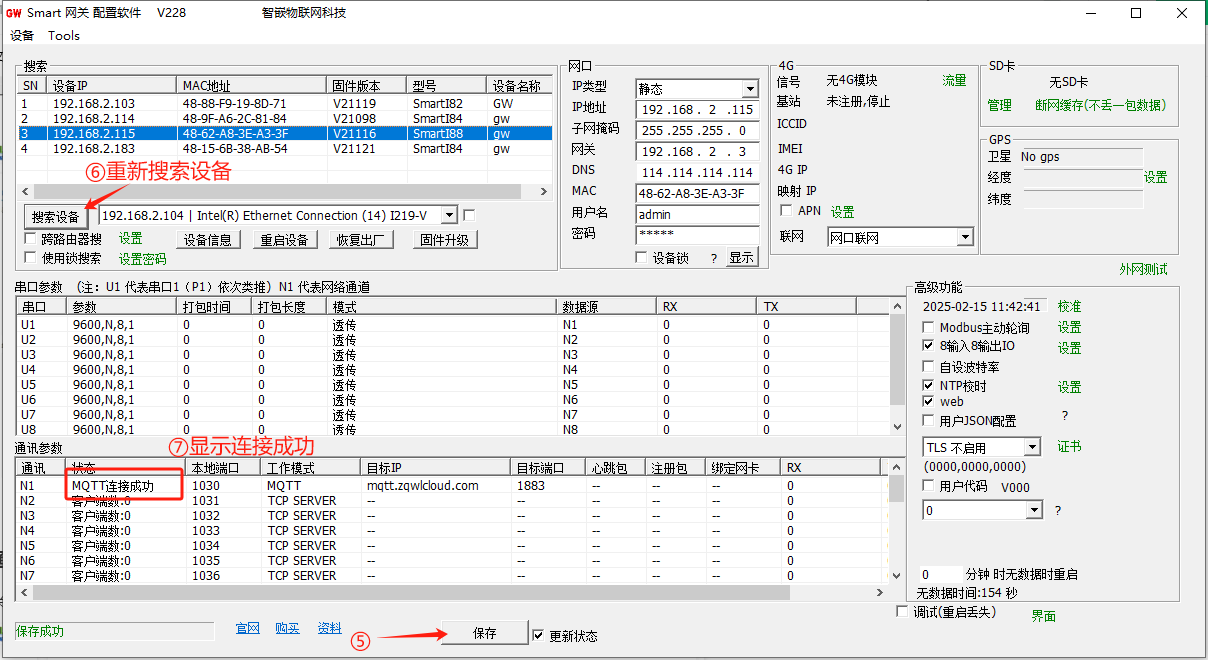

③保存设备参数，重新搜索设备，查看连接状态
六、查看数据

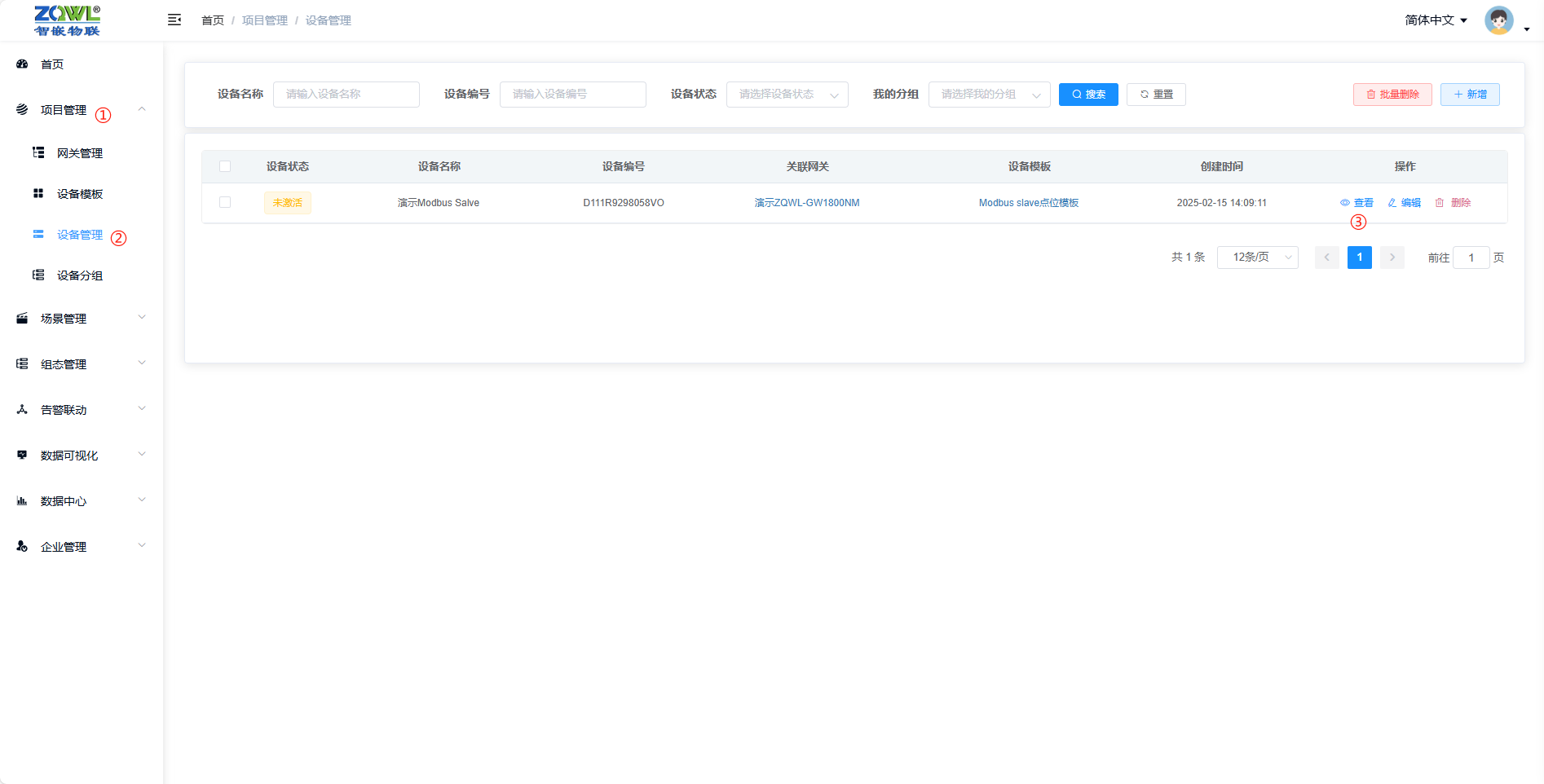

1、网关连接上智嵌云后，可通过智嵌云【项目管理】—【设备管理】—【查看】查看数据。
●点击界面上的“主动采集”就能看见值已经采集上来了，要写入值直接点击当前值旁边的编辑按钮，下发写入。
●采集完成对照图

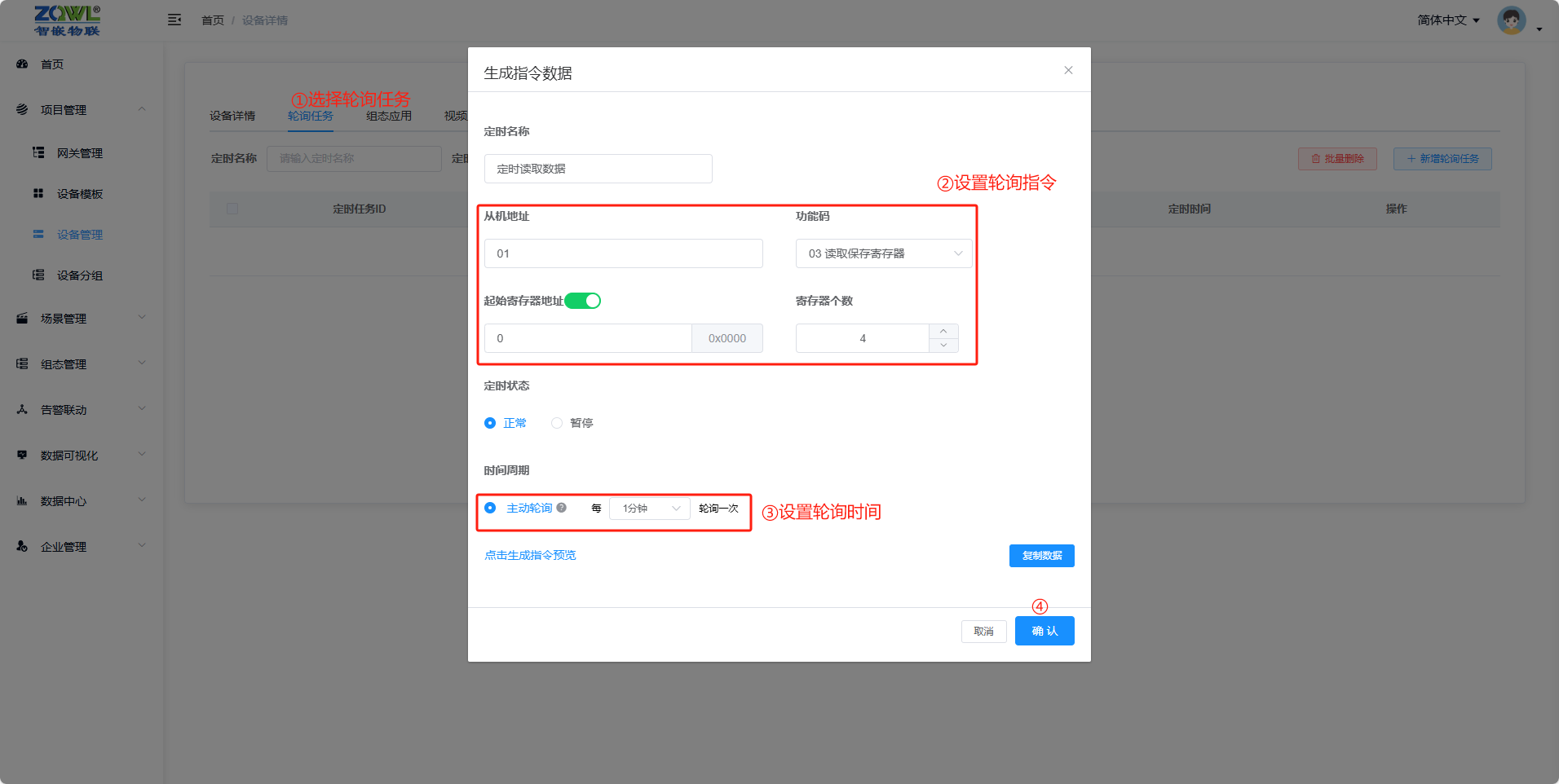

2、如果想云端自动轮询下面设备数据页可以去设置轮询任务
●连续的寄存器地址可以一条指令去轮询，不连续的寄存器地址分多条指令去轮询
