智嵌云模板组态全流程：从新增组态到云端设备画面查看

什么是模板组态？

模板组态是针对设备模板绘制的组态画面，当一批设备关联的是同一个设备模板时，则所有设备都会展示该组态画面，组态画面中绑定变量取值来源于当前模板。通过绘制一个模板组态画面就可以实现同类但不同设备的可视化数据监控。避免重复编辑应用画面的烦恼。

1 (1).png

一、模板组态创建前提

需先创建设备模板

1. 功能位置

【组态管理】—【模板组态】—新增组态

2 (1).png

2. 添加模板组态

①【添加】

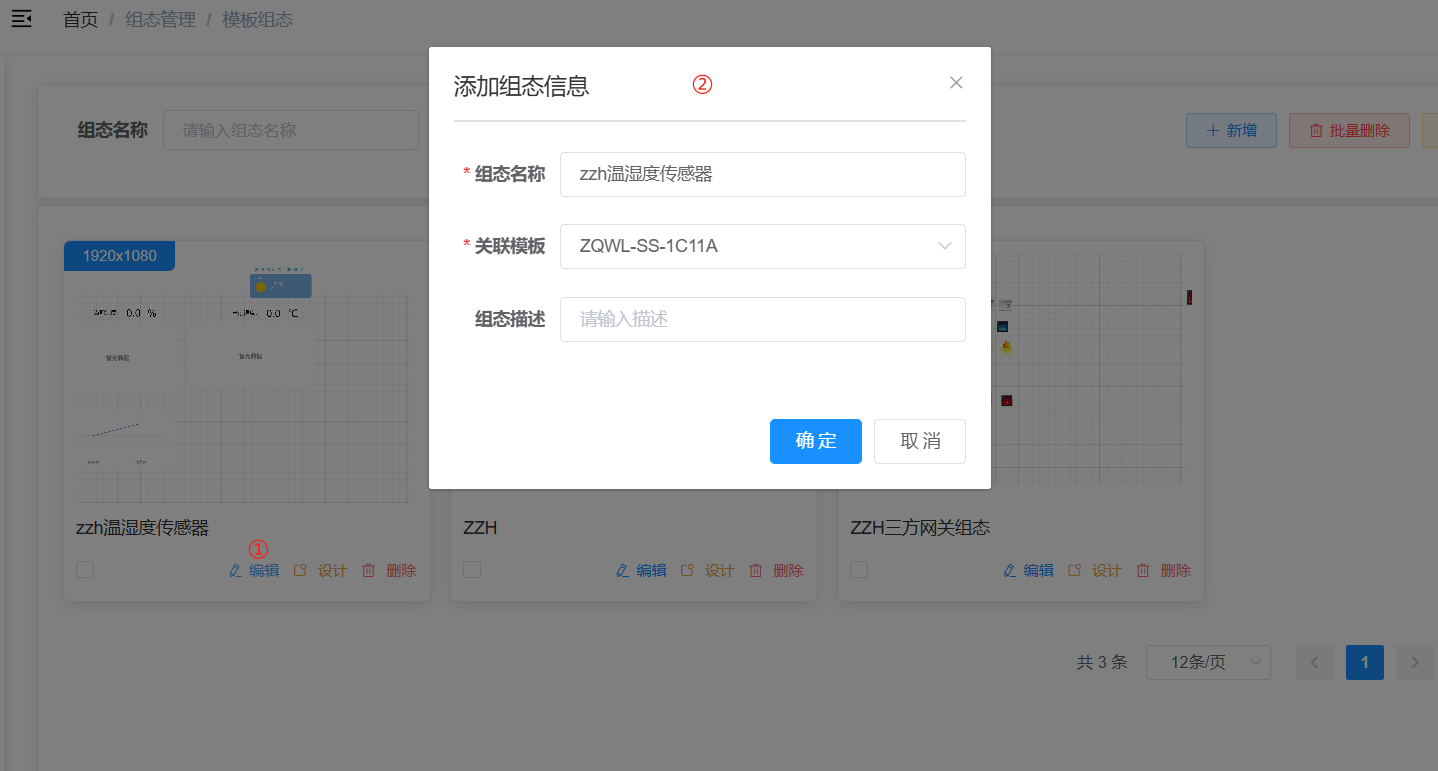

方式一：点击【新增】，需填写【组态名称】、【关联模板】必填信息

3 (1).png

方式二：在“设备模板”页签，找到对应的“设备模板”，点击【组态设计】，如果该模板未曾添加过模板组态，则会跳转到“组态管理”菜单下，并自动打开“添加组态”弹框，其余步骤同方式一

3. 组态设计

①点击【组态设计】

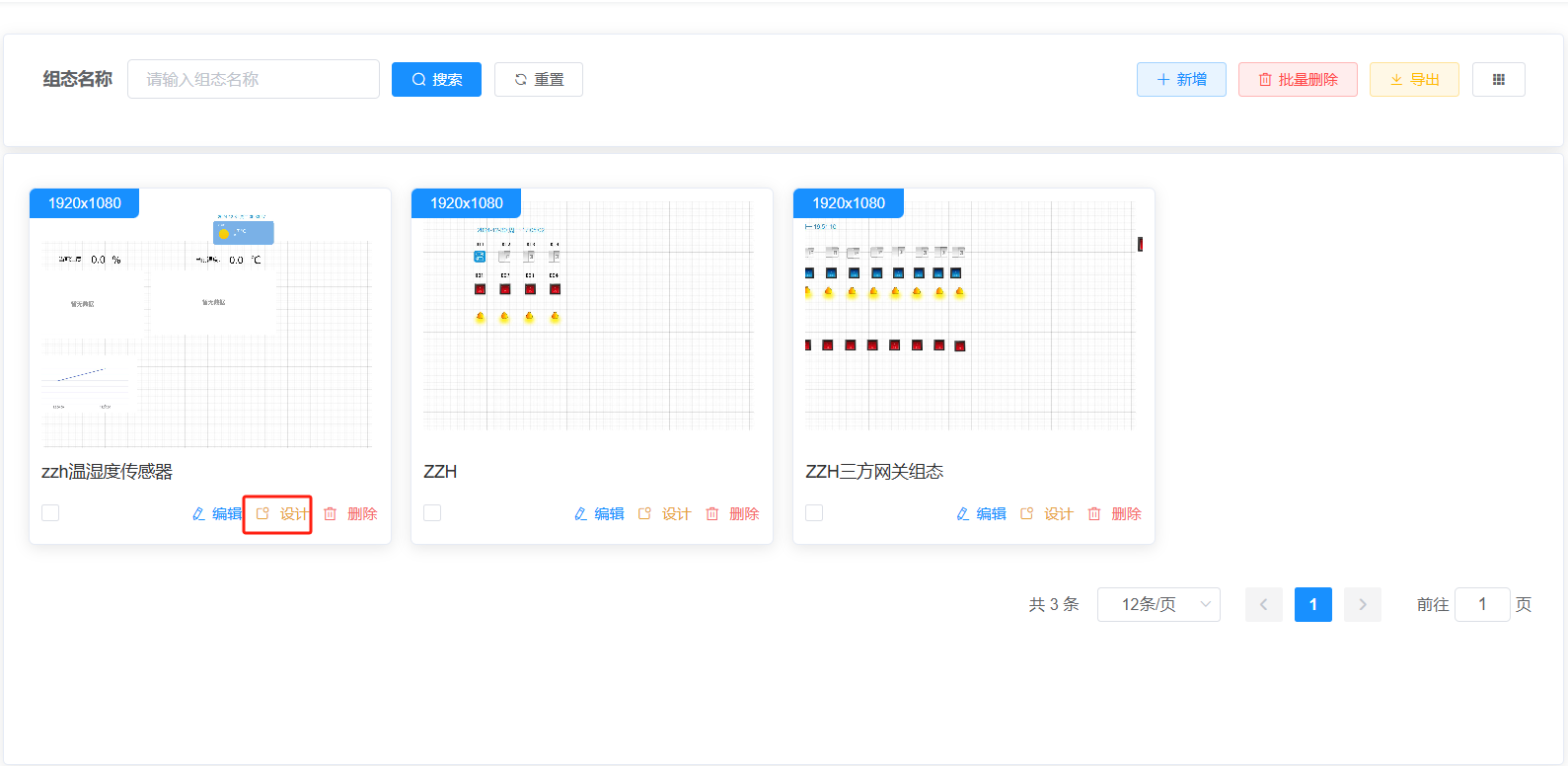

方式一：直接在模板组态列表中点击【组态设计】

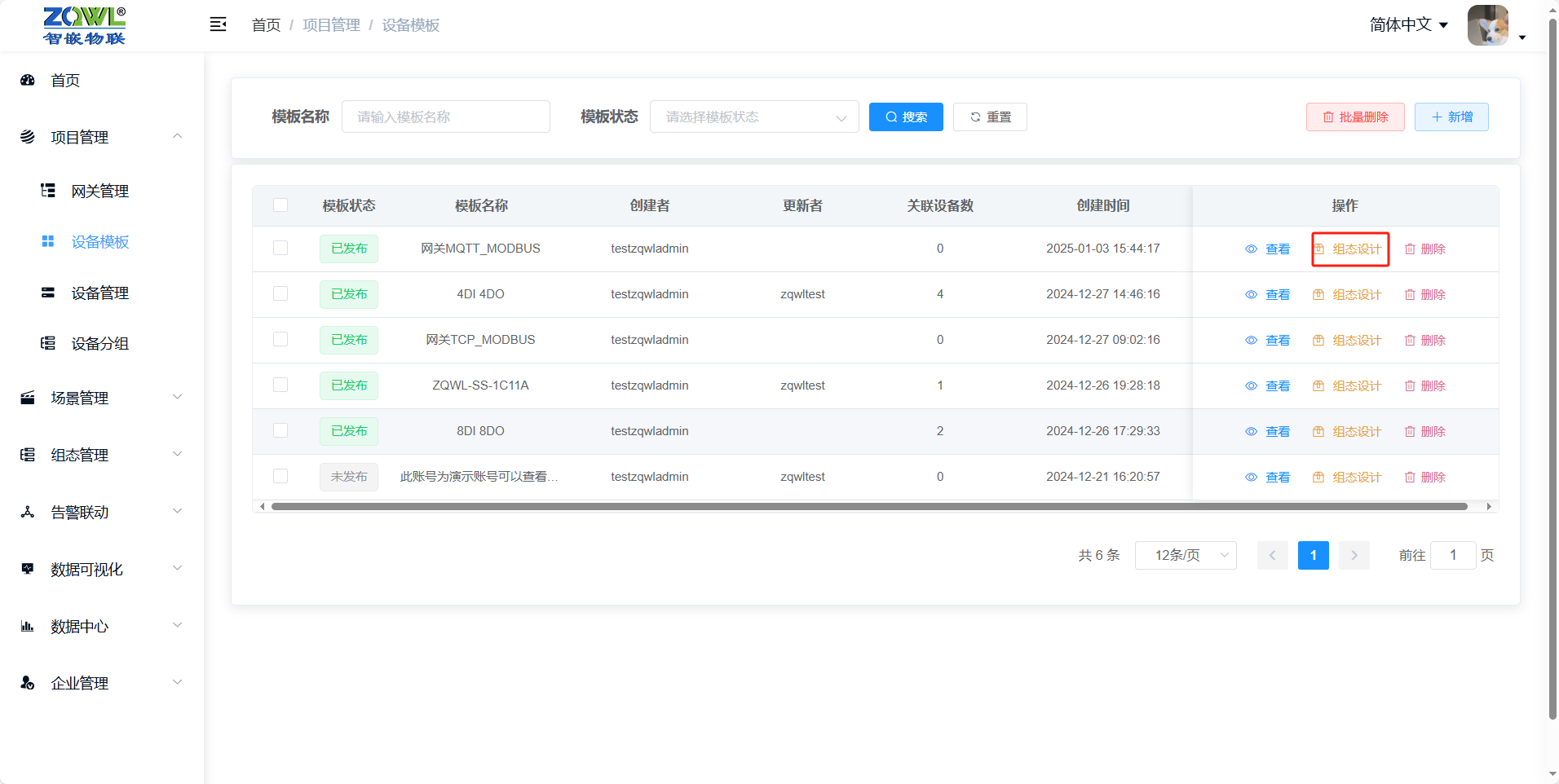

方式二：在设备模板列表中，找到对应的设备模板，点击【组态设计】，前提是该模板已经添加过模板组态，否则需要先添加组态

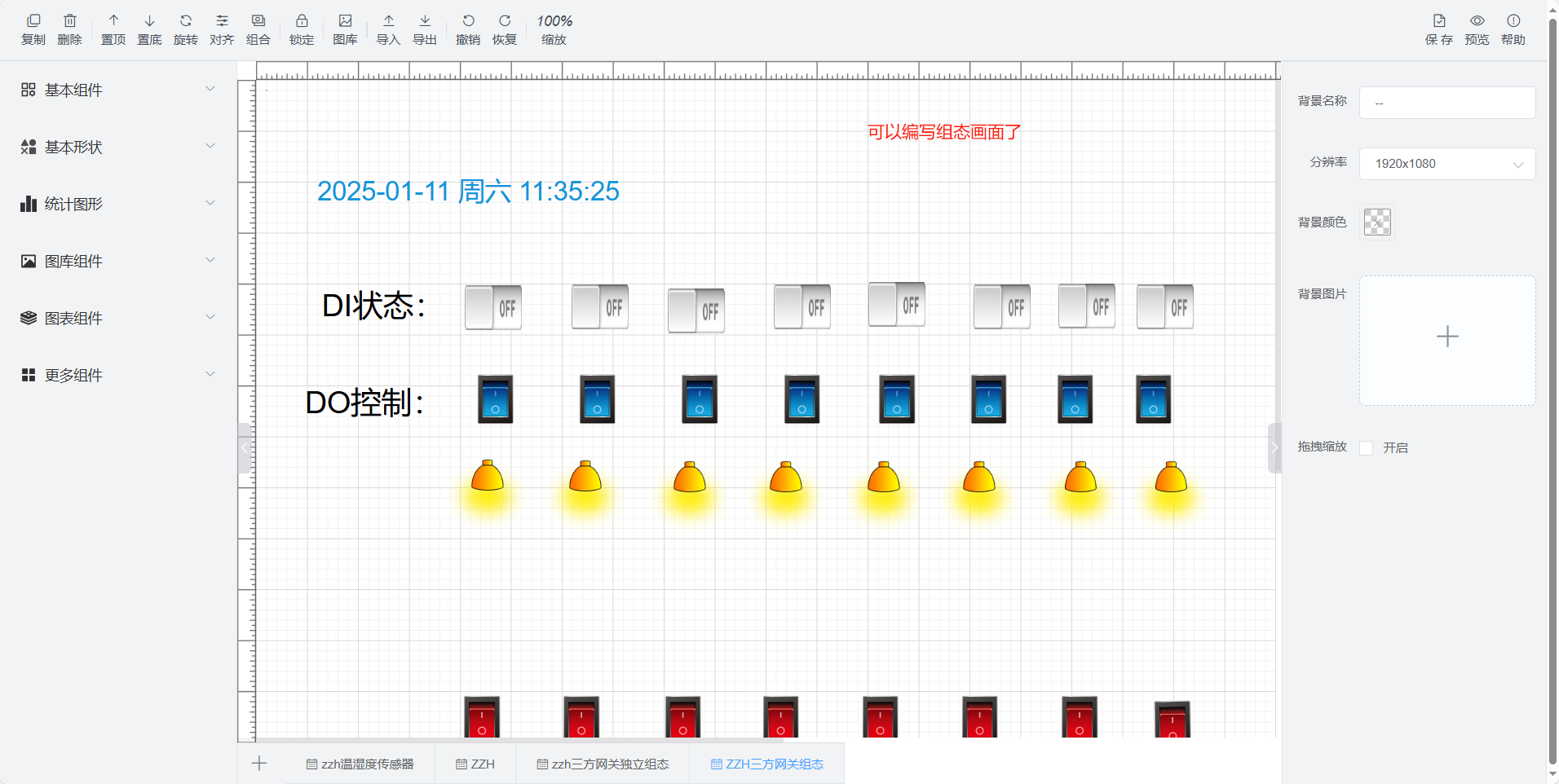

②预期：会跳转到组态编辑器

4. 编辑组态

①选择要修改的组态，点击【编辑】即可修改

③预期：点击【确认】按钮，提示“编辑成功”

5. 删除组态

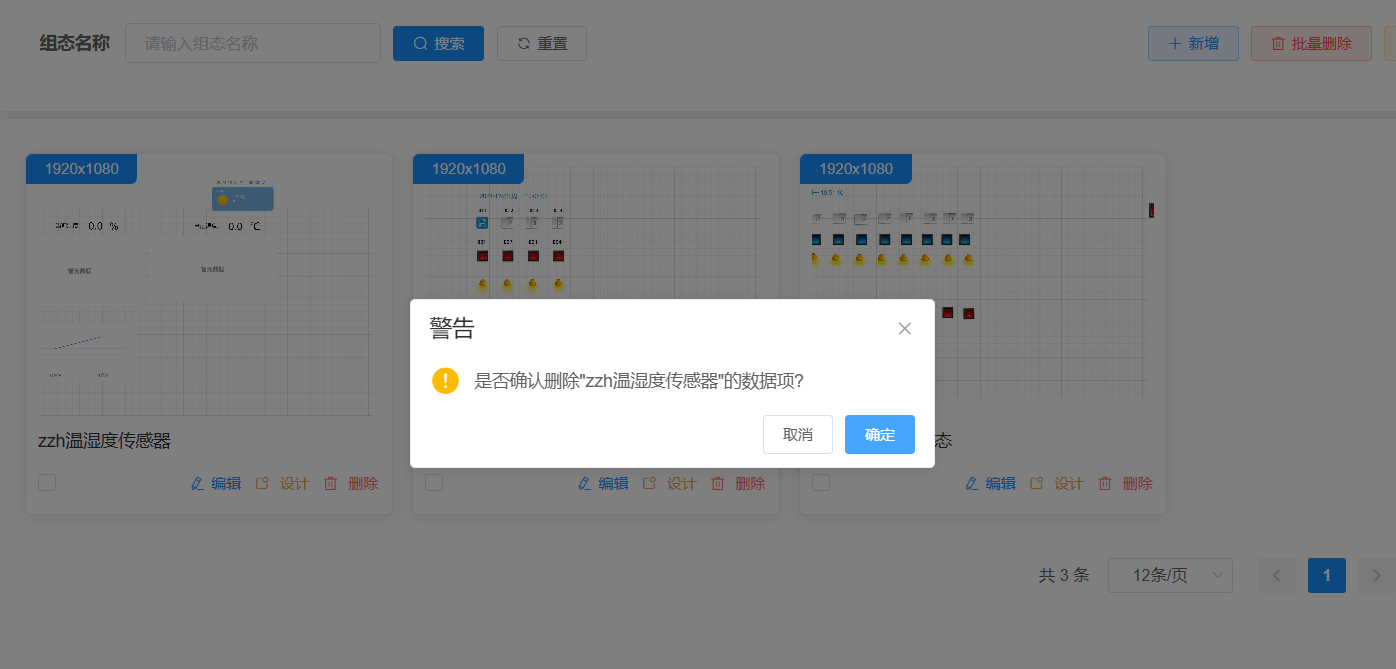

①选择要删除的组态，点击【删除】
②安全提示
