智嵌云自定义大屏实操教程｜拖拽式搭建工业数据可视化看板

什么是自定义大屏？

智嵌云数据可视化平台是一款开箱即用的在线的可视化大屏搭建工具，提供丰富的元件、资产、模板库，让可视化搭建更易搭建。提供数据接入和处理功能，实时展现图表数据；同时可以将外部资源和有智嵌云业务数据融入大屏，实现组织、设备、场景实时数据、历史数据的、组态画面、摄像头画面、报警数据等的联动交互与展示。
通过智嵌云数据可视化平台，使用者无需设计功底和技术基础，通过简单的组件拖拽、配置属性、数据、交互的方式就可以快速搭建出专业美观酷炫的数据大屏，大大节约人力成本的同时提升自身品牌力，满足用户对数据的可视化、个性化需求。

一、自定义大屏介绍

1.1文档说明

本文档旨在指导开发与运维人员快速上手自定义大屏功能，明确数据接口规范、大屏配置流程及常见问题处理，保障大屏可视化展示的高效搭建与稳定运行。

1.2 适用范围

适用于大屏开发工程师、数据分析师及运维人员，用于自定义大屏的需求确认、开发对接、数据配置与日常维护。

二、大屏功能架构

2.1 核心模块

1、可视化渲染层：基于 ECharts/Canvas 实现图表（折线、柱状、地图等）、组件（文本、预警标识）渲染，支持动态更新样式与数据。

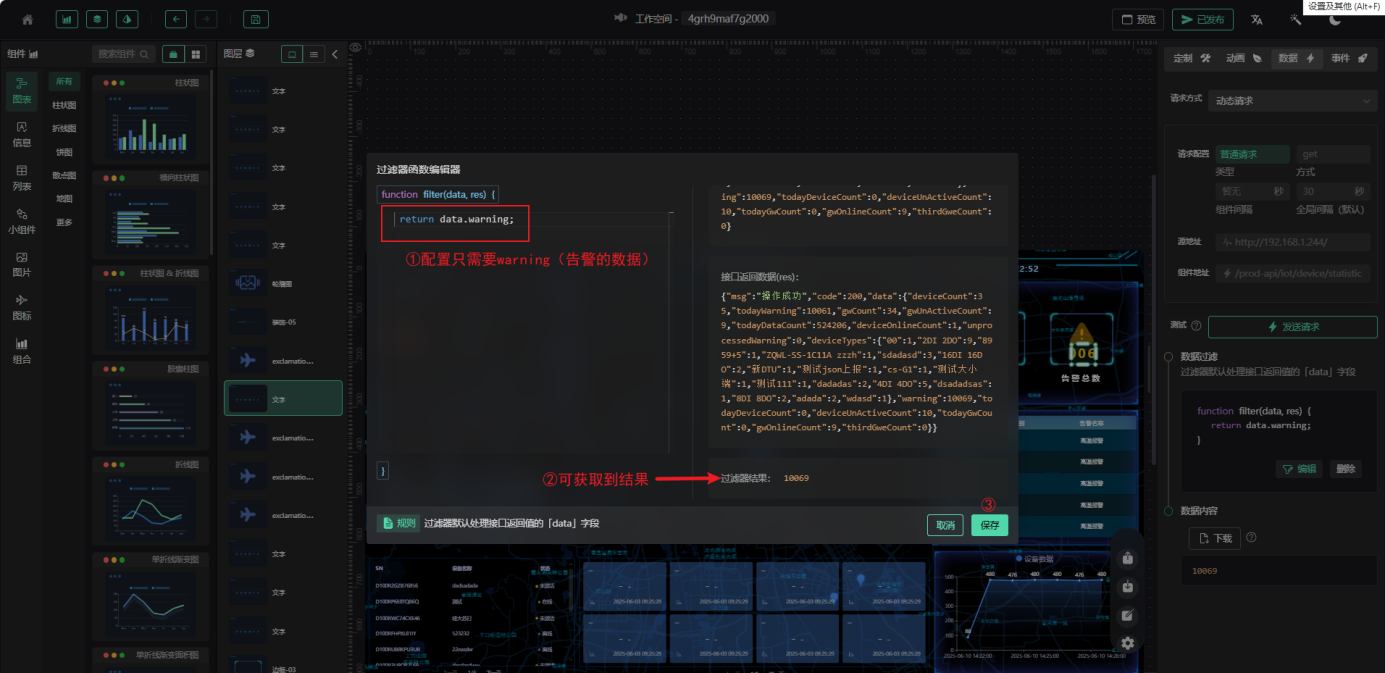

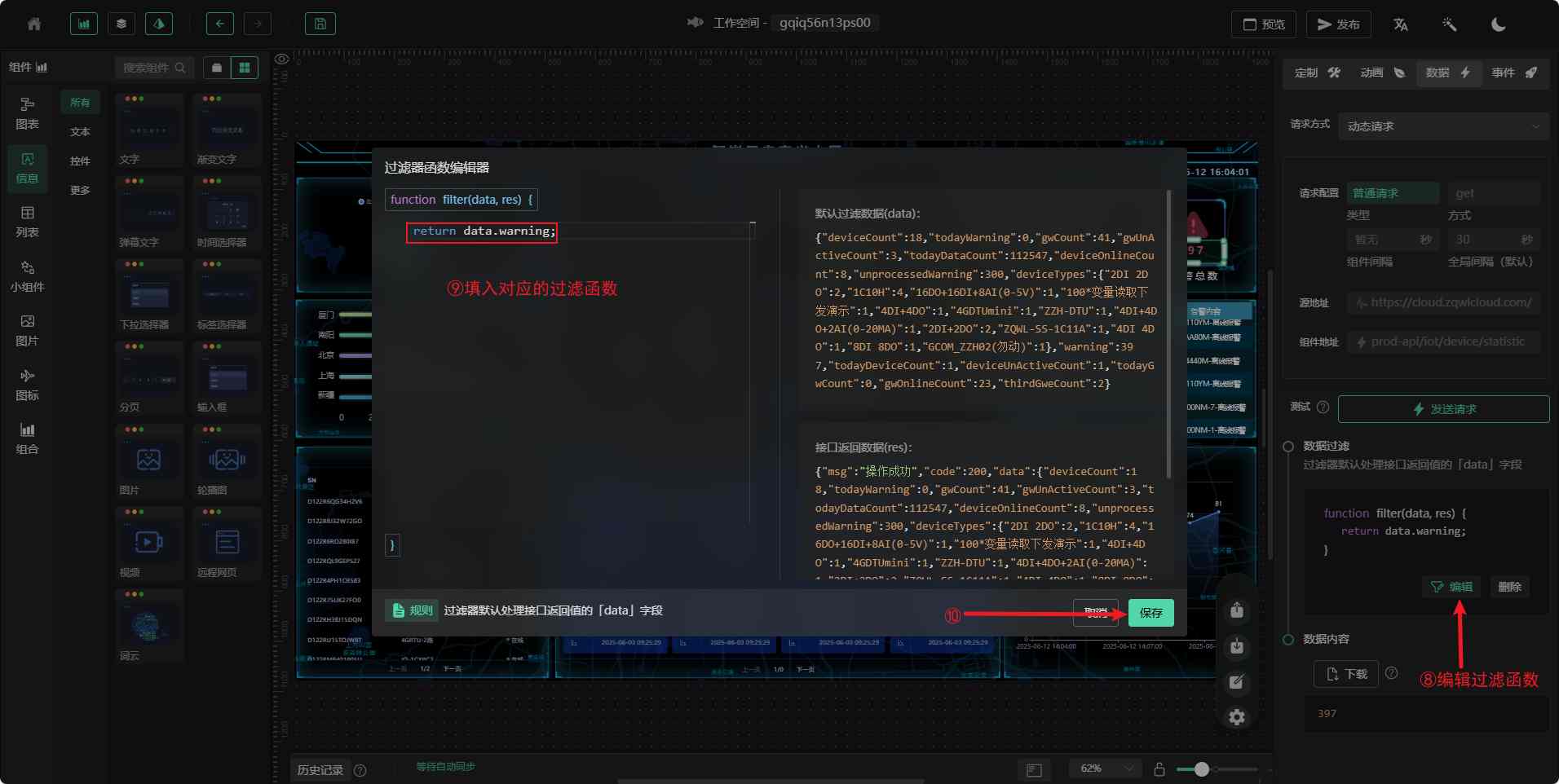

2、数据处理层：通过过滤函数清洗、转换接口数据，适配可视化渲染要求。

3、配置管理层：支持可视化配置（拖拽组件、设置样式）与代码级配置（自定义过滤逻辑、接口参数），灵活控制大屏展示。

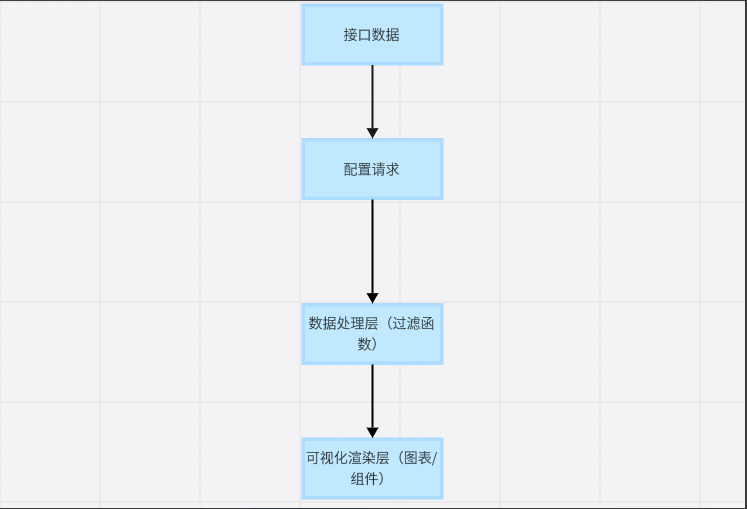

2.2 流程示意图
